城市轨道交通车站设备项目空调系统与环控系统VIP免费

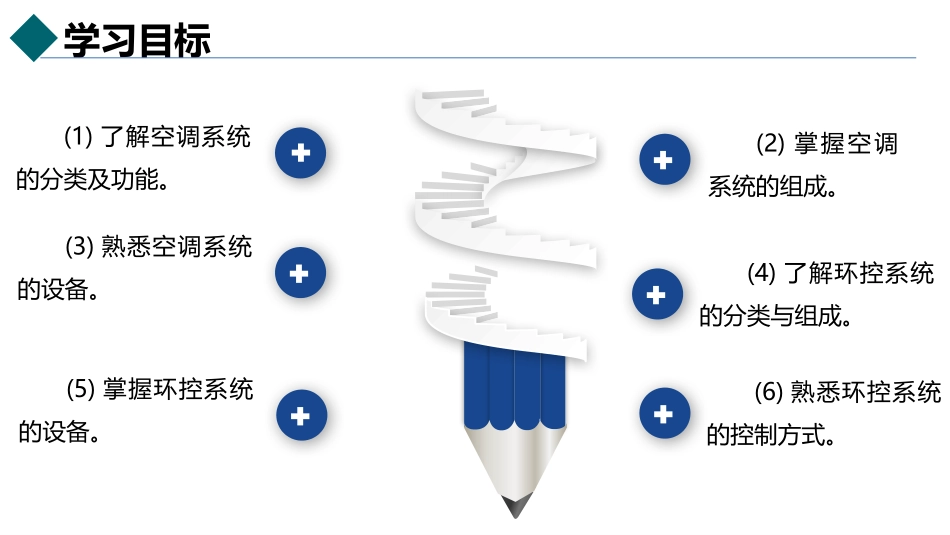

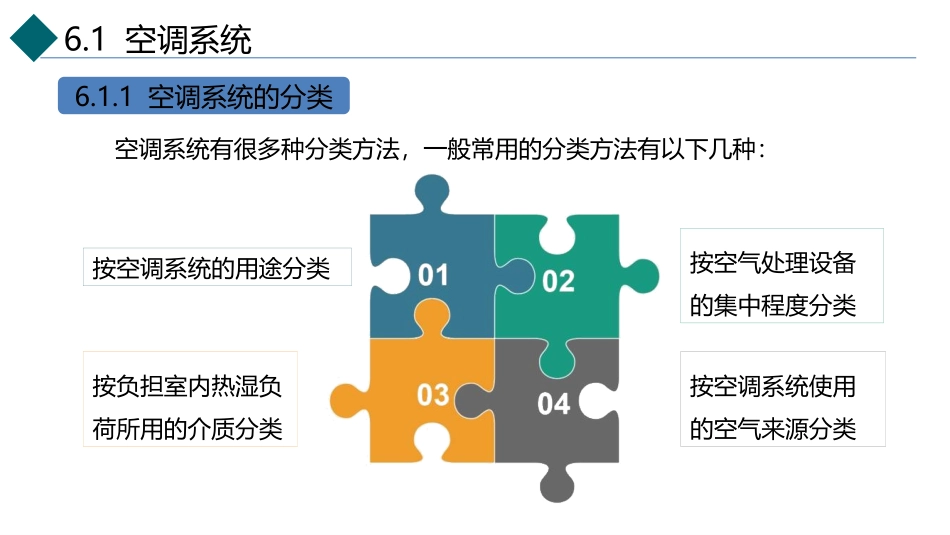

模块06：空调系统与环控系统学习目标(1)了解空调系统的分类及功能。(3)熟悉空调系统的设备。(2)掌握空调系统的组成。(4)了解环控系统的分类与组成。(5)掌握环控系统的设备。(6)熟悉环控系统的控制方式。6.1空调系统空调系统有很多种分类方法，一般常用的分类方法有以下几种：按空调系统的用途分类按负担室内热湿负荷所用的介质分类按空气处理设备的集中程度分类按空调系统使用的空气来源分类6.1.1空调系统的分类6.1空调系统（1）舒适性空调系统。舒适性空调系统以满足人的舒适性要求为目的。舒适性空调系统调节室内空气参数，营造适宜人们工作、生活的室内氛围，从而有利于提高工作效率或维持良好的健康水平。（2）工艺性空调系统。工艺性空调系统以满足室内的生产、科研等工艺过程为目的。如果空气参数不能满足要求，往往会导致工作无法进行或者产品质量得不到保证。6.1.1空调系统的分类1.按空调系统的用途分类6.1空调系统（1）集中式空调系统。集中式空调系统的冷（热）源集中设置在冷冻站和热力站，并且所有的空气处理设备及通风机也都集中在空调机房内，空气通过集中处理后被送往各个空调房间。（2）半集中式空调系统。半集中式空调系统的冷（热）源集中设置在冷冻站和热力站。（3）分散式空调系统。分散式空调系统把空气处理设备、风机及冷热源都集中在一个箱体内，分散安装在各个房间，就地进行空气调节。6.1.1空调系统的分类2.按空气处理设备的集中程度分类6.1空调系统典型的集中式空调系统如图6-1所示。图6-1典型的集中式空调系统6.1.1空调系统的分类6.1空调系统（1）全空气系统（2）全水系统（3）空气-水系统（4）冷剂系统6.1.1空调系统的分类3.按负担室内热湿负荷所用的介质分类6.1空调系统（1）封闭式空调系统（3）回风式空调系统（2）直流式空调系统6.1.1空调系统的分类4.按空调系统使用的空气来源分类6.1空调系统（1）封闭式空调系统封闭式空调系统全部使用室内再循环的空气，如图6-2所示。图6-2封闭式空调系统6.1.1空调系统的分类6.1空调系统直流式空调系统全部使用室外新风，室外新风进入空调系统，经处理后达到送风状态，被送入房间，吸收余热、余湿后又被全部排到室外，因而室内空气得到完全交换，如图6-3所示。（2）直流式空调系统图6-3直流式空调系统6.1.1空调系统的分类6.1空调系统（3）回风式空调系统回风式空调系统也称混合式系统。该系统使用的空气一部分为室外新风，另一部分为室内回风，如图6-4所示。图6-4回风式空调系统6.1.1空调系统的分类6.1空调系统（3）回风式空调系统实际工程中广泛使用的一次回风式空调系统如图6-5所示。图6-5一次回风式空调系统6.1.1空调系统的分类6.1空调系统城市轨道交通车站的环境有什么特点？想一想6.1.2空调系统的功能6.1空调系统城市轨道交通车站的环境有以下特点：一是车站和区间隧道除出入口（地面线和高架线除外）等极少部位与外界联通外，基本上与外界隔绝，受外界气象条件的影响较小，长年不见阳光，通风条件差，粉尘多，人员密集，只有进行人工干预才能保证优质的环境；二是列车各种设备的运行及乘客都将释放大量的热，如不及时排除，将使车站和区间温度上升，同时随着客流量的变化，站内热源的强度也会变化，环境调控难度较大；6.1.2空调系统的功能6.1空调系统三是列车运行引起的活塞风是隧道内通风换气的主要动力，但这种活塞风的局部与瞬间流速较大，又会干扰车站气流组织，易使乘客感觉不适；四是当发生事故，尤其是发生火灾事故时，将导致环境恶化，不易实施救援。6.1.2空调系统的功能6.1空调系统针对城市轨道交通车站如此复杂的环境特点，空调系统的重要性不言而喻，其具体应实现的功能有哪些？想一想6.1.2空调系统的功能6.1空调系统（1）在列车正常运行时排除余热、余温，提供人员所需的新风量，为乘客和工作人员提供一个适宜的人工环境，满足站内各种设备正常运转所需要的空气温度、湿度要求。（2）当列车被阻塞在区间隧道时，可向阻塞区间提供一定的通风量，以保证列车空调等设备正常工作，维持车厢内乘客在短时间内能接受的环境条件。（3）当发生火灾事故时，可提供迅速有效的排烟措施，给乘客和消防人员...
