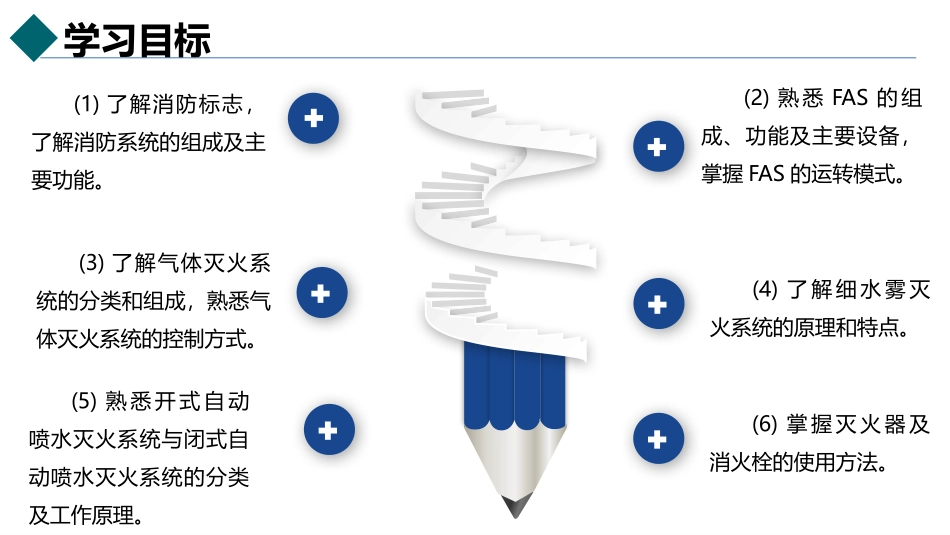

模块08：消防系统学习目标(1)了解消防标志，了解消防系统的组成及主要功能。(3)了解气体灭火系统的分类和组成，熟悉气体灭火系统的控制方式。(2)熟悉FAS的组成、功能及主要设备，掌握FAS的运转模式。(4)了解细水雾灭火系统的原理和特点。(5)熟悉开式自动喷水灭火系统与闭式自动喷水灭火系统的分类及工作原理。(6)掌握灭火器及消火栓的使用方法。8.1认知消防系统1.常见的消防标志红色的消防标志牌用于说明各种消防设施、设备安装的位置，在发生火灾时引导人们采取合理正确的行动。常见的消防标志如图8-1所示。图8-1常见的消防标志（a）消防梯（b）消防水带（c）消防手动启动器（d）灭火设备（e）灭火器（f）火警电话（g）地上消防栓（h）发声警报器8.1.1消防标志8.1认知消防系统2.常见的绿色发光疏散指示标志绿色发光疏散指示标志设置在疏散走道和主要疏散路线的地面或靠近地面的墙上。常见的绿色发光疏散指示标志如图8-2所示。图8-2常见的绿色发光疏散指示标志8.1.1消防标志8.1认知消防系统消防系统的组成1（1）感应机构。火灾自动报警系统由探测器、手动报警按钮和警报器等组成，用于检测火情并及时报警。（2）执行机构。①灭火系统。灭火系统的灭火方式分为液体灭火和气体灭火两种，常用的为液体灭火方式。②联动控制系统。联动控制系统有火灾事故照明及疏散指示标志、消防专用通信系统以及防排烟设施等，均是为便于在火灾中疏散人员、减少伤亡所设。8.1.2消防系统的组成及主要功能8.1认知消防系统消防系统的主要功能2城市轨道交通车站消防系统的主要功能是：通过自动捕捉火灾探测区域内火灾发生时的烟雾或热气，发出声光报警并控制自动灭火系统；同时联动其他设备的输出节点，控制事故照明及疏散标志、事故广播及通信系统、消防给水和防排烟设施，以实现监测、报警和灭火的自动化。8.1.2消防系统的组成及主要功能8.1认知消防系统现行国家标准《地铁设计规范》（GB50157—2013）对防火分区的划分做了下列规定：（1）地下车站站台和站厅公共区应划为一个防火分区，设备与管理用房区每个防火分区的最大允许面积不应大于1500m2。（2）地下换乘车站共用一个站厅时，站厅公共区面积不应大于5000m2。（3）地上的车站站厅公共区采用机械排烟时，防火分区的最大允许建筑面积不应大于5000m2，其他部位每个防火分区的最大允许建筑面积不应大于2500m2。（4）车辆基地、控制中心的防火分区的划分，应符合现行国家标准《建筑设计防火规范（2018年版）》（GB50016—2014）的有关规定。8.1.3地铁防火分区8.1认知消防系统知识拓展火灾的分类依据现行国家标准《火灾分类》（GB/T4968—2008），根据可燃物的类型和燃烧特性，可将火灾分为A、B、C、D、E、F六类火灾的分类A、B、C、D、E、F六类8.2火灾自动报警系统8.2.1火灾自动报警系统的组成城市轨道交通车站FAS分布在站厅、站台。FAS由火灾探测器、手动火灾报警按钮、火灾报警控制器、火灾报警装置等组成。火灾探测器手动火灾报警按钮火灾报警控制器火灾报警装置FAS8.2火灾自动报警系统8.2.1火灾自动报警系统的组成1.火灾探测器火灾探测器是能对火灾参数（如烟雾、温度、火焰辐射、气体浓度等）进行响应，并自动发出火灾报警信号的器件。不同类型的火灾探测器适用于不同类型的火灾和不同场所。火灾探测器可分别按探测器结构的不同和响应火灾参数的不同进行分类。火灾探测器是能对火灾参数（如烟雾、温度、火焰辐射、气体浓度等）进行响应，并自动发出火灾报警信号的器件。不同类型的火灾探测器适用于不同类型的火灾和不同场所。火灾探测器可分别按探测器结构的不同和响应火灾参数的不同进行分类。8.2火灾自动报警系统8.2.1火灾自动报警系统的组成1.火灾探测器（1）按探测器结构的不同分类①点型火灾探测器。点型火灾探测器是将探测元件集中在一个特定位置，探测该位置周围的物理和化学现象的装置。②线型火灾探测器。线型火灾探测器是响应某一连续线路附近的火灾产生的物理和化学现象的探测器，如线型温感电缆。8.2火灾自动报警系统8.2.1火灾自动报警系统的组成1.火灾探测器（2）按响应火灾参数的不同分类①•感烟火灾探测器②•感温火灾探测器③•...
