城市轨道交通车站设备项目自动扶梯电梯及轮椅升降机VIP免费

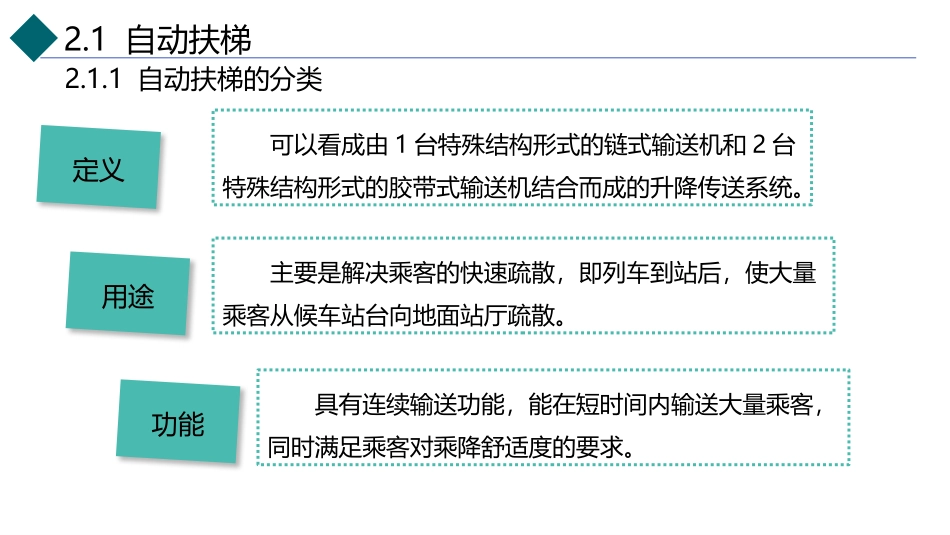

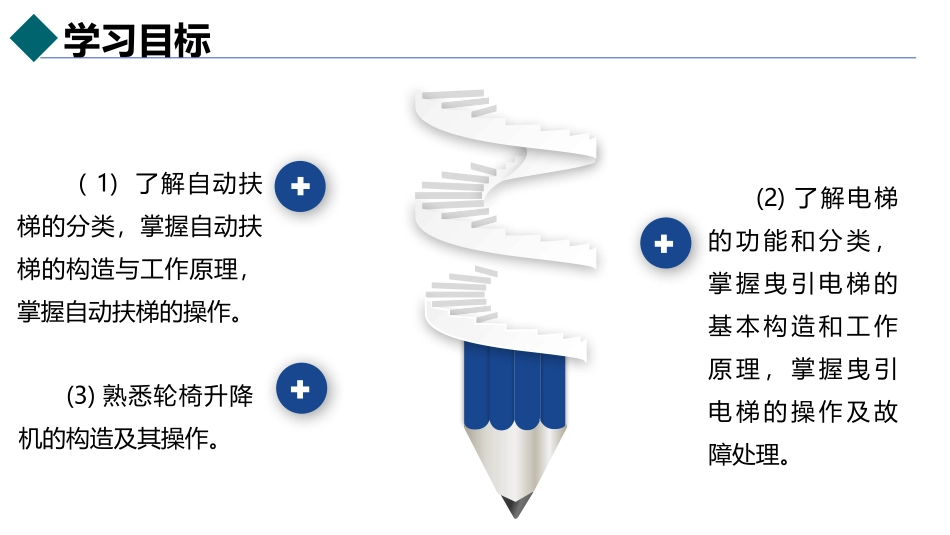

模块2自动扶梯、电梯及轮椅升降机学习目标（1)了解自动扶梯的分类，掌握自动扶梯的构造与工作原理，掌握自动扶梯的操作。(3)熟悉轮椅升降机的构造及其操作。(2)了解电梯的功能和分类，掌握曳引电梯的基本构造和工作原理，掌握曳引电梯的操作及故障处理。2.1自动扶梯2.1.1自动扶梯的分类可以看成由1台特殊结构形式的链式输送机和2台特殊结构形式的胶带式输送机结合而成的升降传送系统。定义用途主要是解决乘客的快速疏散，即列车到站后，使大量乘客从候车站台向地面站厅疏散。功能具有连续输送功能，能在短时间内输送大量乘客，同时满足乘客对乘降舒适度的要求。2.1自动扶梯2.1.1自动扶梯的分类车站配有多部自动扶梯时，其布置排列方式有平行排列、连续交叉排列、连贯排列及小交叉排列。布置排列方式应用自动人行步道（见图2-1）也属于自动扶梯的一种，应用也十分广泛，如北京地铁1号线与5号线东单站换乘通道中就配有自动人行步道。图2-1自动人行步道2.1自动扶梯2.1.1自动扶梯的分类1.按驱动装置位置分类端部驱动自动扶梯中间驱动自动扶梯按驱动装置位置，自动扶梯可分为：2.1自动扶梯2.1.1自动扶梯的分类2.按自动扶梯扶手外观分类（1）全透明扶手自动扶梯（扶手带用全透明钢化玻璃支撑）（2）半透明扶手自动扶梯（扶手带用半透明钢化玻璃及少量撑杆支撑）（3）不透明扶手自动扶梯（扶手带采用支架支撑并覆以不透明板材）按自动扶梯扶手外观，自动扶梯可分为：2.1自动扶梯3.按自动扶梯梯路线形分类按自动扶梯梯路线形，自动扶梯可分为：直线形自动扶梯螺旋形自动扶梯2.1.1自动扶梯的分类2.1自动扶梯4.按负载类型分类按负载类型，自动扶梯可分为：普通型自动扶梯公共交通型（重载型）自动扶梯城市轨道交通领域均采用公共交通型自动扶梯。2.1.1自动扶梯的分类2.1自动扶梯5.按提升高度分类按提升高度，自动扶梯可分为：小提升高度（最高至8m）扶梯中提升高度（最高至25m）扶梯大提升高度（最高至65m）扶梯2.1.1自动扶梯的分类2.1自动扶梯6.按运行速度分类按运行速度，自动扶梯可分为：恒速扶梯可调速扶梯2.1.1自动扶梯的分类2.1自动扶梯重庆为有名的山城，地势陡峭，电梯、扶梯就成了重庆人上下出行的交通工具。皇冠大扶梯连接了两路口和重庆站，是重庆特色交通之一。皇冠大扶梯于1993年2月动工，1996年2月建成运营，由上、下梯和备用梯共3台扶梯组成，全长112m，宽1.3m，提升高度为52.7m，倾斜度为30°，每秒运行0.75m，全程运行2.5min。皇冠大扶梯运力为13000人次/小时，是亚洲第二长的一级提升坡地大扶梯。皇冠大扶梯2.1.1自动扶梯的分类2.1自动扶梯2.1.2自动扶梯的构造与工作原理1.自动扶梯的构造①框架结构，用于自动扶梯各零件的组合和定位及现场的定位安置。③动力驱动装置，可完成梯路的提升和连续循环运转。④控制与安全装置。②供乘客站立并能连续提升的梯路，梯路由梯级、牵引构件以及梯路导轨系统等部分组成。2.1自动扶梯2.1.2自动扶梯的构造与工作原理（1）自动扶梯的具体构造。①桁架。桁架是架设在建筑结构上，支承梯级、踏板以及运动机构等部件的金属结构件，一般由角钢和方钢制作而成，如图2-2所示。图2-2桁架2.1自动扶梯2.1.2自动扶梯的构造与工作原理②梯级。梯级是自动扶梯的载人部件，多个梯级在驱动装置的驱动下通过牵引构件（牵引链条和牵引齿条）形成运动的梯路。梯路在自动扶梯内沿着一定的轨迹周而复始地运行，完成对人员的连续运送。梯级的外形如图2-3（a）所示，其结构如图2-3（b）所示，包括梯级踏面、踢板、支架，以及主轮、辅轮、主轮轴等几个部分。图2-3梯级（a）梯级的外形（b）梯级的结构2.1自动扶梯2.1.2自动扶梯的构造与工作原理③驱动装置自动扶梯驱动装置一般由电动机、减速箱、制动器、传动链和驱动主轴等组成，其功能是将动力传递给梯路系统及扶手系统。如前所述，按驱动装置位置可将自动扶梯分为端部驱动自动扶梯与中间驱动自动扶梯。④梯路导轨2.1自动扶梯2.1.2自动扶梯的构造与工作原理扶手装置由扶手驱动系统、扶手带、扶手栏杆等组成，扶手带是在扶手装置顶面，与梯级同步运行的带状部件。当扶手带被拉长或安装过紧时，扶手带张紧装置可...
