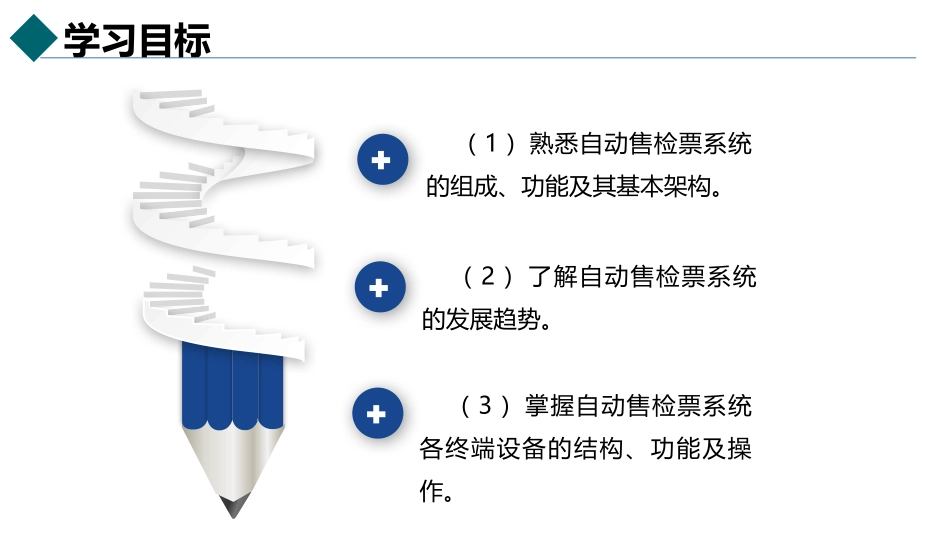

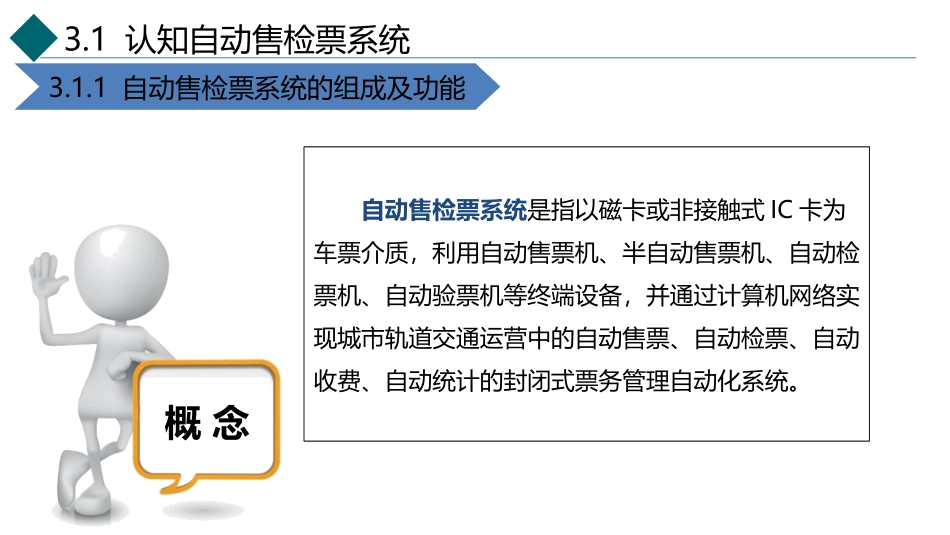

模块03：自动售检票系统学习目标（1）熟悉自动售检票系统的组成、功能及其基本架构。（2）了解自动售检票系统的发展趋势。（3）掌握自动售检票系统各终端设备的结构、功能及操作。3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能自动售检票系统是指以磁卡或非接触式IC卡为车票介质，利用自动售票机、半自动售票机、自动检票机、自动验票机等终端设备，并通过计算机网络实现城市轨道交通运营中的自动售票、自动检票、自动收费、自动统计的封闭式票务管理自动化系统。概念3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成城市轨道交通自动售检票系统处理城市范围内众多轨道交通线路的售检票业务，涉及路网业务、线路业务、车站处理、终端处理和车票媒介等方面的内容。根据业务和应用，城市轨道交通自动售检票系统采用五层架构，分别为城市轨道交通清分系统、线路中央计算机系统、车站计算机系统、车站终端设备和各种车票，如图3-1所示。3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成图3-1城市轨道交通自动售检票系统架构3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成（1）城市轨道交通清分系统城市轨道交通清分系统的主要功能是什么？想一想3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能城市轨道交通清分系统的主要功能是统一轨道交通自动售检票系统内部的各种运行参数，收集城市轨道交通自动售检票系统单程票产生的交易和审计数据，并进行数据清分和对账，负责单程票的初始化和调配，进行应急票的制作、线路之间的票款清分和客流统计，进行数据挖掘，并辅助各业务部门进行分析决策；同时负责城市轨道交通自动售检票系统与城市“一卡通”清算系统之间的对账、清分和结算等。1.传统自动售检票系统的组成（1）城市轨道交通清分系统3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成（2）线路中央计算机系统线路中央计算机系统是自动售检票系统的管理控制中心。其功能主要包括哪些方面？想一想3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成（2）线路中央计算机系统①线路中央计算机系统与各车站计算机系统进行通信。②可自动采集全线路自动售检票系统的交易数据和设备运行状态信息，进行财务和客流统计。③能下传费率表、优惠表、黑名单和其他参数以及控制命令至各车站计算机系统及车站终端设备。④将需要清分的信息上传给清分系统，接收清分系统下传的清分数据、黑名单、费率表等数据，实现本线路自动售检票系统数据的集中采集、统计及管理。3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成（2）线路中央计算机系统⑤实现本线路自动售检票系统运行、收益及设备维护集中管理。⑥实现对本线路自动售检票系统内所有设备的监控。⑦通过通信系统的时钟子系统获取标准时间，自动进行同步，并将标准时间信息下传至车站计算机系统和各车站终端设备。⑧具有备份和恢复功能及灾难恢复功能。3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成（3）车站计算机系统车站计算机系统安装在各车站的车控室或票务室内，主要负责采集本车站范围内的售检票交易数据、设备状态数据和其他运营数据，监视终端设备的运行状态，根据需要向单个或一组终端设备下达运行参数和设备控制指令。车站计算机系统的设备包括车站服务器、监控工作站、票务工作站、紧急按钮控制箱和打印机等。车站计算机系统安装在各车站的车控室或票务室内，主要负责采集本车站范围内的售检票交易数据、设备状态数据和其他运营数据，监视终端设备的运行状态，根据需要向单个或一组终端设备下达运行参数和设备控制指令。车站计算机系统的设备包括车站服务器、监控工作站、票务工作站、紧急按钮控制箱和打印机等。3.1认知自动售检票系统3.1.1自动售检票系统的组成及功能1.传统自动售检票系统的组成（4）车站终端设备在城市轨道交通自动售检票系统的架构中，车站终端设备位于第...
