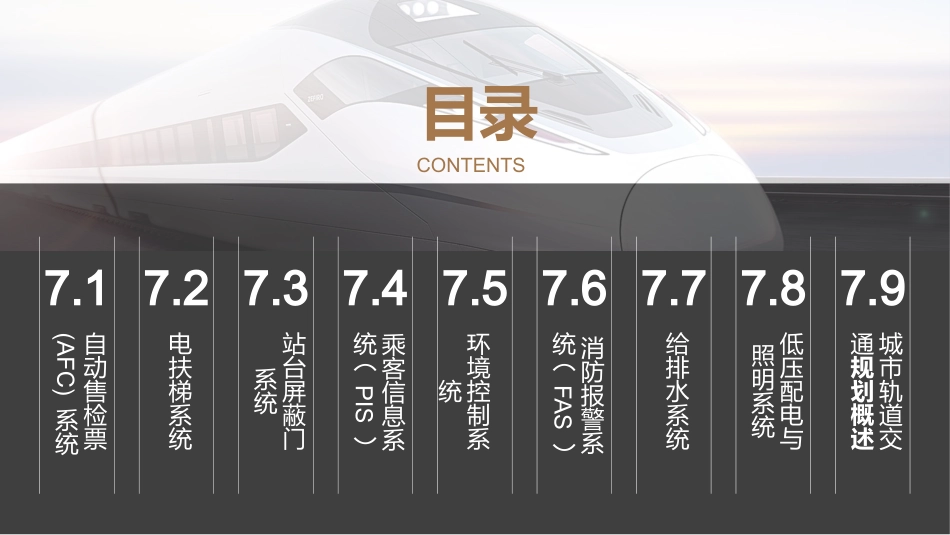

城市轨道交通概论INTRODUCTIONTOURBANRAILTRANSITThursday,October24,2024项目七城市轨道交通车站机电设备自动售检票(AFC)系统7.1目录CONTENTS站台屏蔽门系统7.3电扶梯系统7.2乘客信息系统（PIS）7.4环境控制系统7.5消防报警系统（FAS）7.6给排水系统7.7低压配电与照明系统7.8城市轨道交通规划概述7.9自动售检票(AFC)系统7.1学习导入同学们在日常乘坐地铁出行时，所了解车站内的机电设备都有哪些呢？教学目标shanghai最初采用了磁卡AFC系统磁卡和IC卡兼容AFC系统现今多采用IC卡AFC系统一、AFC系统概述自动售检票(AutomaticFareCollection,AFC)系统，是基于计算机技术、网络技术、自动控制技术等，能够实现购票、检票、计费、收费、统计全过程的自动化系统。教学目标二.AFC系统组成教学目标二.AFC系统组成城市轨道交通清分系统第一层功能统一轨道交通自动售检票系统内部的各种运行参数、收集城市轨道交通自动售检票系统单程票产生的交易和审计数据并进行数据清分和对账，负责单程票的初始化和调配，制作应急票，进行线路之间的票款清分和客流统计，进行数据挖掘，并辅助各业务部门进行分析决策，同时负责城市轨道交通自动售检票系统与城市“一卡通”清算系统之间的对账、清分和结算等。教学目标二.AFC系统组成线路中央计算机系统第二层功能线路中央计算机系统与各车站计算机系统进行通信，可自动采集全线路自动售检票系统的交易数据和设备运营状态信息，进行财务和客流统计，线路中央计算机系统能下传费率表、优惠表、黑名单及其他参数和控制命令至各车站计算机系统及车站终端设备。教学目标二.AFC系统组成车站计算机系统第三层功能车站计算机系统为车站AFC系统的核心部分，可对车站AFC系统运营、票务、收益及维修的集中管理。车站计算机系统可收集、处理车站内各类数据，并上传到线路中央计算机系统，接收线路中央计算机系统下传的各类系统参数，并下载到车站各设备，可接收线路中央计算机系统下达的系统各类指令，并下传到各车站设备，同时可根据需要自行向车站设备下达控制指令，并将该操作记录上传到线路中央计算机系统。教学目标二.AFC系统组成车站终端设备第四层车站终端设备是直接为乘客提供售检票服务的设备。又分售票类设备、检票类设备及验票类设备三种类型，主要包括自动售票机、半自动售票机、自动检票机以及验票机等设备。教学目标二.AFC系统组成车票（票卡）第五层车票是乘客的乘车凭证，记录了有关乘车信息。教学目标三.AFC系统设备简介1.自动售票机TVM4.加值验票机CVM2.半自动售/补票BOM/EFO3.检票机GATE教学目标三.AFC系统设备简介5.便携式验票机PAC6.编码/分拣机E/S教学目标四.AFC系统的优势一方便乘客二有效地减少乃至消除员工舞弊、欺诈行为三提供灵活的票价政策四为城市各个公交运营单位之间的票务清算提供准确依据五为城市公共交通规划提供准确的、客观的客流和票务统计依据电扶梯系统7.2学习导入十九世纪末，美国纽约康尼岛的游乐场建成了一条使用木梳结构的斜板，作为行走的“自动人行道”。教学目标一、概述电扶梯在轨道交通的客流疏散中具有重要的作用作为主要的无障碍设施，方便出行，有困难的乘客乘坐ꎬ地铁，享受地铁带来的便捷。城市轨道交通中常见的电梯有垂直电梯、自动扶梯、升降平台。教学目标二、垂直电梯1.垂直电梯的组成1牵引系统输出与传递动力，使电梯运行2导向系统限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨做升降运动牵引系统导向系统教学目标二、垂直电梯1.垂直电梯的组成3轿厢是运送乘客和货物的电梯组件，是电梯的工作部分4门系统封住层站入口和轿厢入口轿厢门系统教学目标二、垂直电梯1.垂直电梯的组成5重量平衡系统相对平衡轿厢重量，使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常6电气控制系统对电梯的运行实行操纵和控制电气控制系统重量平衡系统教学目标二、垂直电梯1.垂直电梯的组成7安全保护系统由限速器、安全钳、缓冲器、端站保护装置组成。保证电梯安全使用，防止危及人身安全的事故发生缓冲器教学目标２.垂直电梯的工作原理二、垂直电梯牵引绳两端分别连着轿厢和对重，缠绕在牵引轮和导向轮上...
