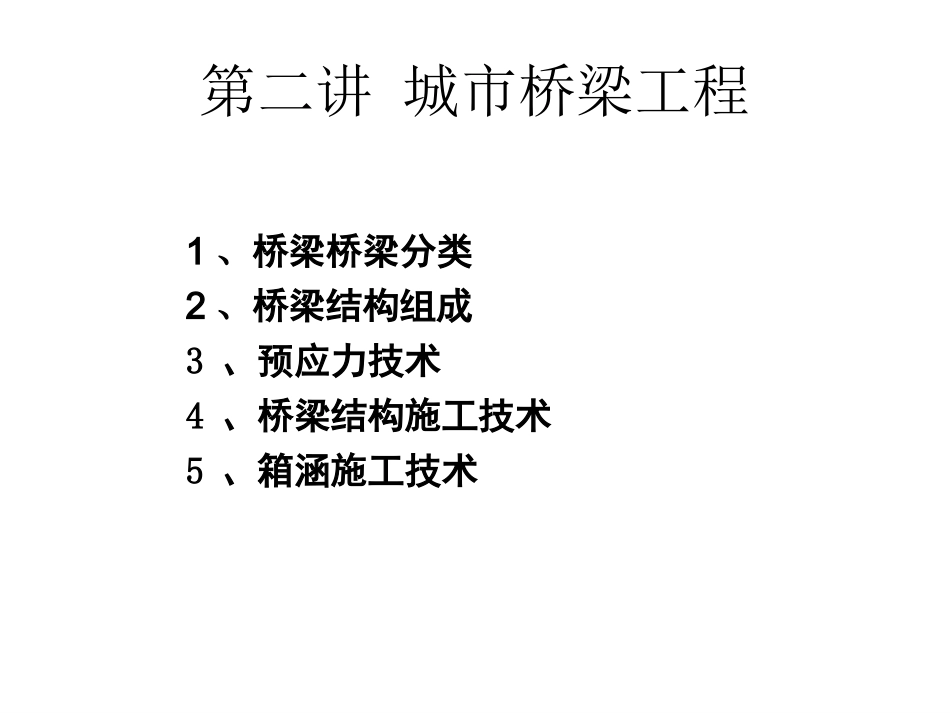

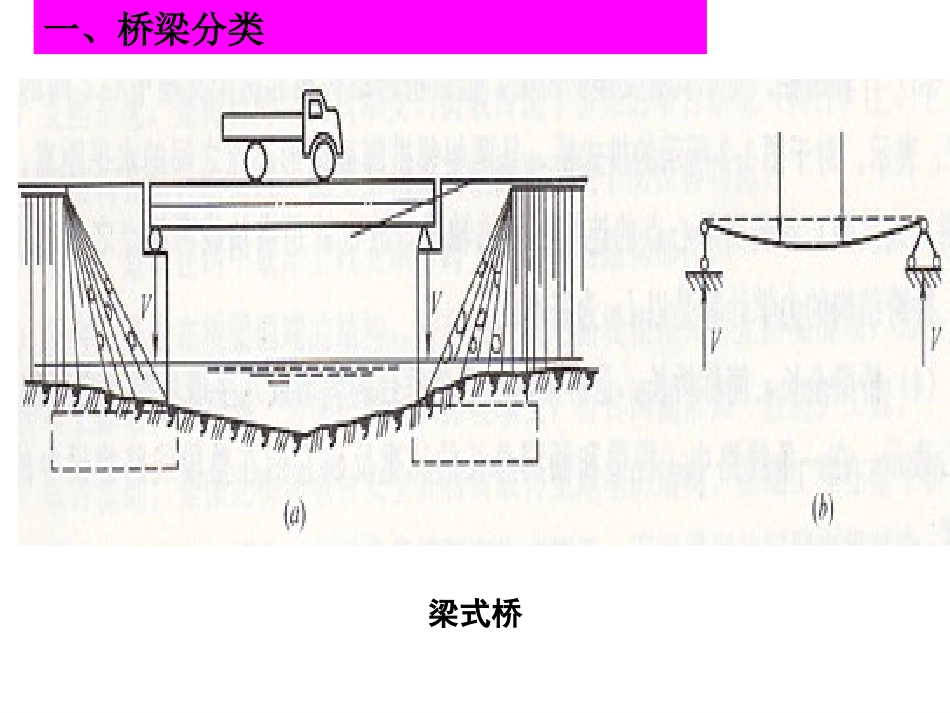

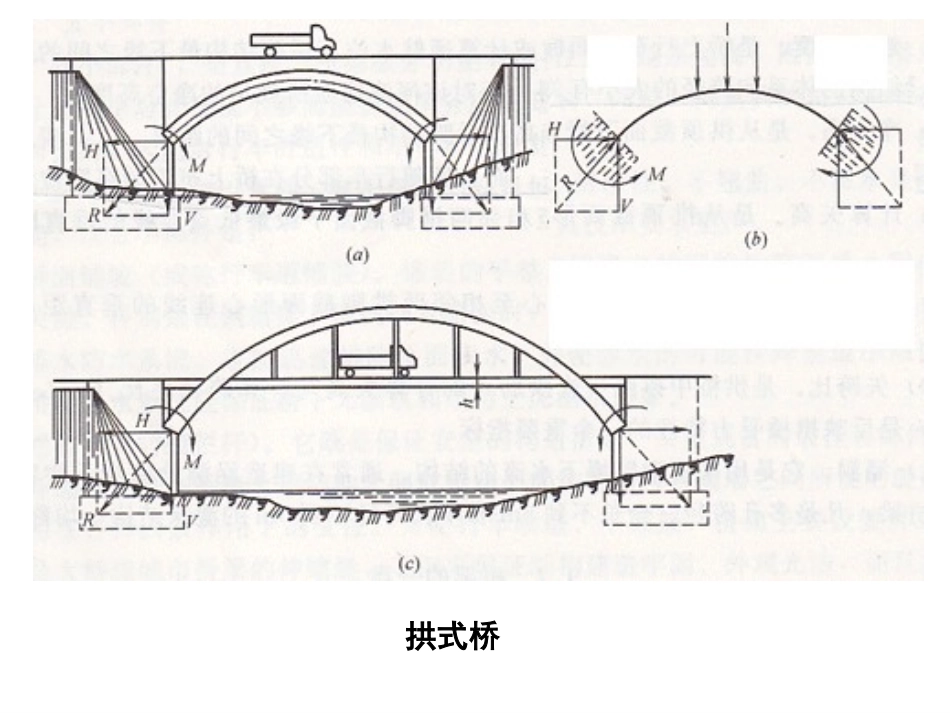

第二讲城市桥梁工程1、桥梁桥梁分类2、桥梁结构组成3、预应力技术4、桥梁结构施工技术5、箱涵施工技术梁式桥一、桥梁分类拱式桥刚架桥悬索桥悬索桥组合体系桥二、桥梁结构组成三、预应力技术后张法预应力施工（1）混凝土强度应符合设计要求，设计未要求时，不得低于强度设计值的75%。（2）曲线预应力筋或长度大于等于25m的直线预应力筋，宜在两端张拉；长度小于25m的直线预应力筋，可在一端张拉。（3）张拉前应根据设计要求对孔道的摩阻损失进行实测，以便确定张拉控制应力值，并确定预应力筋的理论伸长值。（4）预应力筋的张拉顺序，可采取分批、分阶段对称张拉。宜先中间，后上、下或两侧。（5）张拉过程中预应力筋断丝、滑丝、断筋的数量不得超过表1K412014-4的规定。（6）孔道压浆宜采用水泥浆。水泥浆的强度应符合设计要求，设计无要求时不得低于30MPa。（7）.压浆过程中及压浆后48h内，结构混凝土的温度不得低于5℃，否则应采取保温措施。当白天气温高于35℃时，压浆宜在夜间进行。（8）孔道内的水泥浆强度达到设计规定后方可吊移预制构件；设计未要求时，应不低于砂浆设计强度的75%。四、桥梁结构施工技术支架现浇连续梁支架法现浇预应力混凝土连续梁1．支架的地基承载力应符合要求，必要时，应采取加强处理或其他措施。2．应有简便可行的落架拆模措施。3．各种支架和模板安装后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。4．安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。5．支架底部应有良好的排水措施，不得被水浸泡。6．浇筑混凝土时应采取防止支架不均匀下沉的措施。挂篮施工又称为悬臂浇筑施工，是一个挂篮施工又称为悬臂浇筑施工，是一个能沿梁顶滑动或滚动的承重系统，其锚固悬能沿梁顶滑动或滚动的承重系统，其锚固悬挂在已施工梁段上，在挂篮上可进行下一两挂在已施工梁段上，在挂篮上可进行下一两段的各项作业，完成一个阶段的循环后，挂段的各项作业，完成一个阶段的循环后，挂篮即可前移并固定，进行下一阶段的悬灌，篮即可前移并固定，进行下一阶段的悬灌，如此循环直至悬臂灌注完成。如此循环直至悬臂灌注完成。悬臂施工法悬臂浇筑连续刚构施工工艺流程悬灌梁施工工序为：挂篮就位→调整底模、外侧模标高→绑扎底板、腹板钢筋→安装竖向预应力钢筋→内模系统滑出就位→安装纵向、横向预应力管道→绑扎顶板钢筋→浇筑混凝土→养护→穿钢绞线→张拉→压浆→前移挂篮→下一节段施工。如此循环施工，每节段施工周期平均为8-10天。解除后锚、松前吊带，挂篮前移就位，底模、侧模同时前移。约6h后锚底模，修整、校正侧模，调整底模标高，侧模就位。约12h绑扎底板、腹板钢筋，安装预埋件、波纹管道和竖向预应力筋。约20h前移内模，修整就位。约10h绑扎顶板钢筋，安装顶板波纹管及预埋件。约18h灌筑混凝土。约10h混凝土养生，穿钢绞线，拆内外模板。约72h张拉纵向预应力筋。约10h纵向预应力管道压浆。约8h合计：166h（7天）正常情况下，一个循环7～10天。0号段施工0号段施工托架0#块采用墩顶托架法施工，单片三角托架在地面采用型钢焊制，塔吊安装，与墩身顶部预埋钢板相连，0#块托架结构检算见图0#块托架结构计算图临时支座一般用混凝土结构拆除相对设置比较复杂预埋电阻丝融化硫磺砂浆混凝土三、施工技术要点挂篮结构1、主桁系统2、行走系统3、锚固系统4、底篮系统5、提吊系统6、模板系统挂篮安装1、挂篮安装前准备工作2、轨道、支座、划船、小车安装3、主桁架安装4、前上横梁安装5、外滑梁、外导梁安装6、底篮安装7、内滑梁安装8、挂篮各部位、部件调整、检查挂篮的预压和试验1、预压流程2、预压试验砂袋预压设备安装好后开始进行预压加载，加载按照分级加载进行从0%→40%→70%→100%→130%，逐级记录挂篮挠度变化，满足要求后持荷4h查看杆件的疲劳强度和耐久性。预压试验图注意事项：1、分级压载。2、压载时尽量模拟梁体重量分布进行压载。3、在进行压载时，两端压载重量保持平衡，卸载时也要平衡卸载。波纹管安装全桥预应力管道按设计要求采用波纹管成孔，安装波纹管时若管道与构造钢筋位置冲突，适当移动构造钢筋，保证预应力管道...
