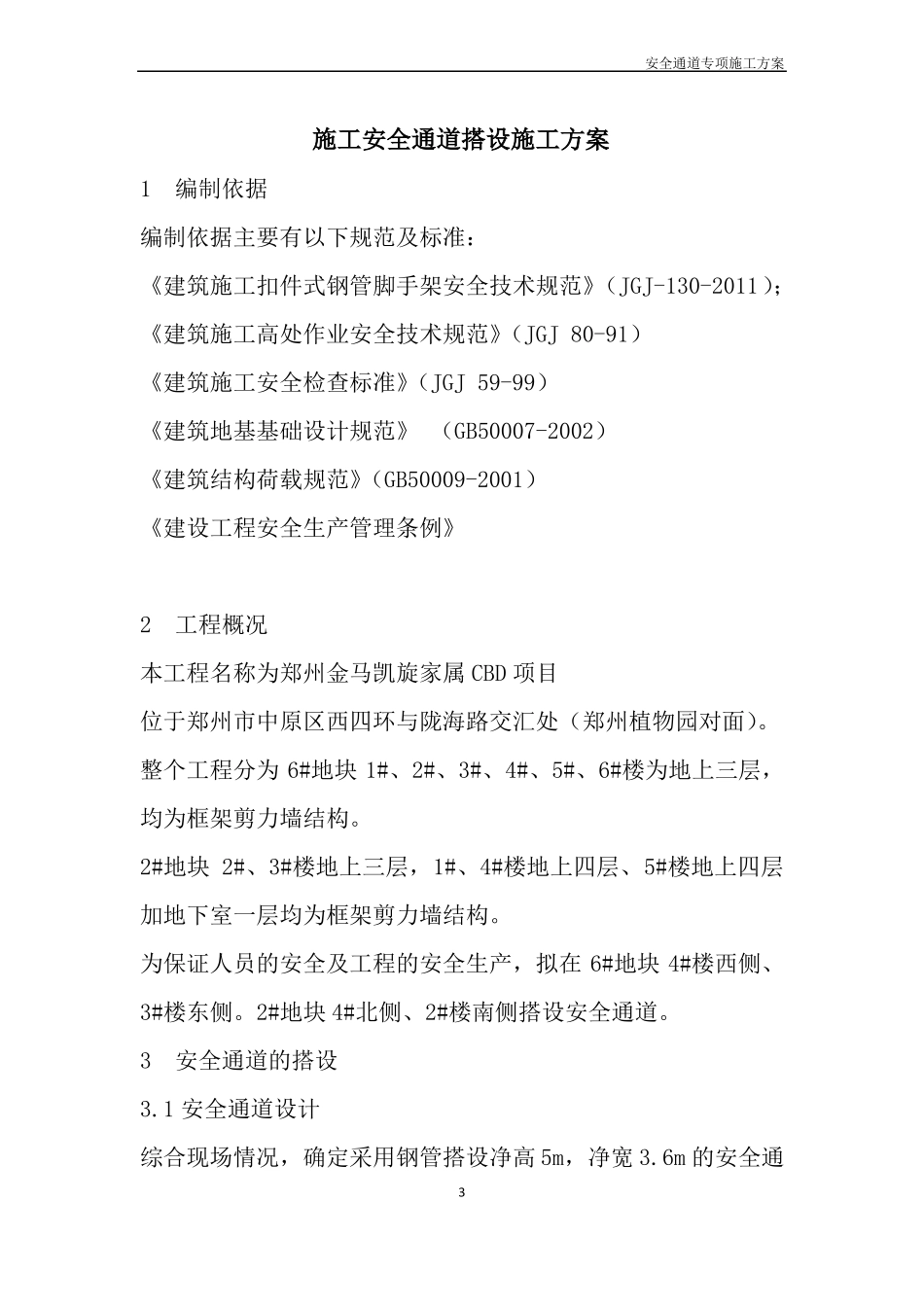

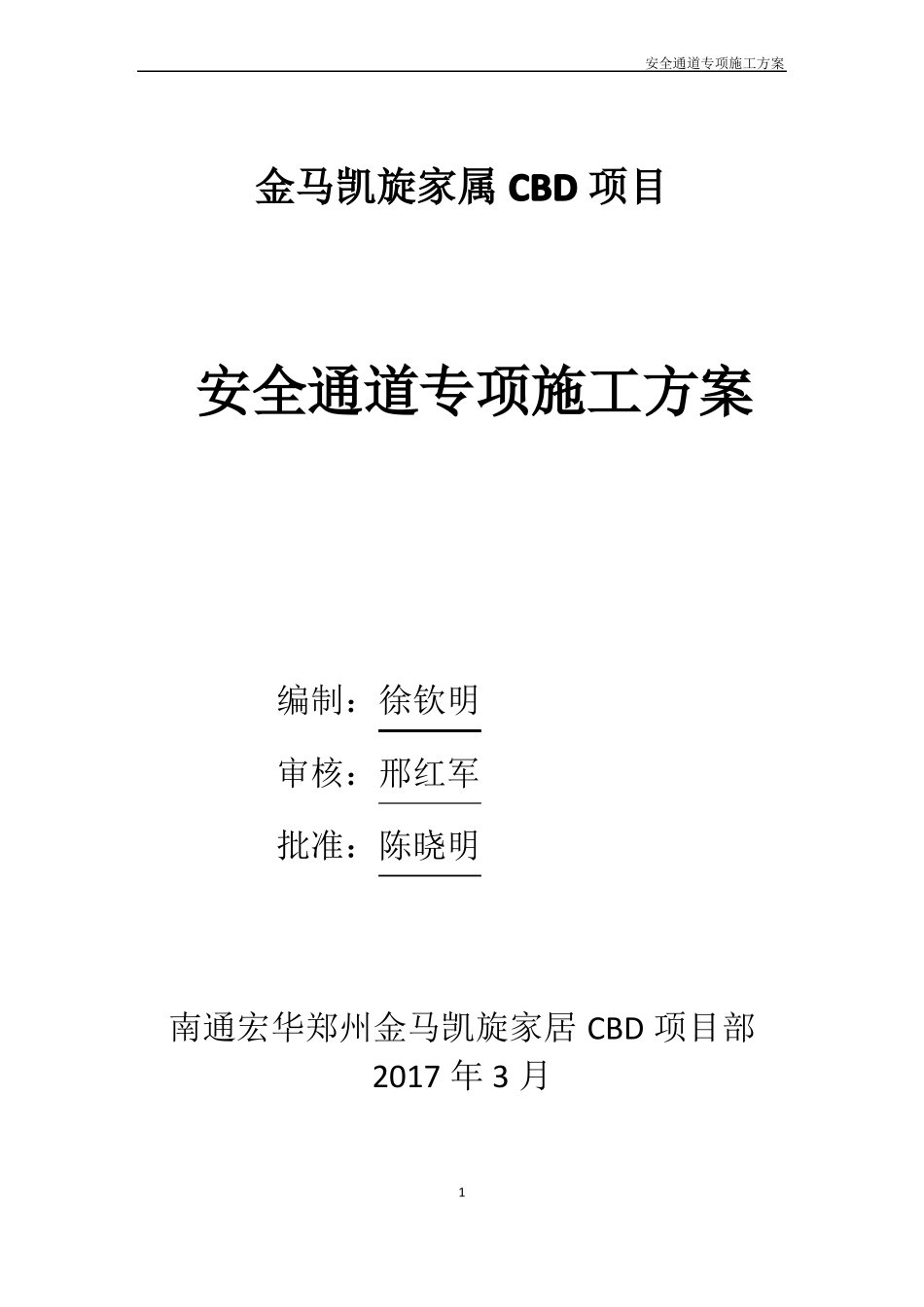

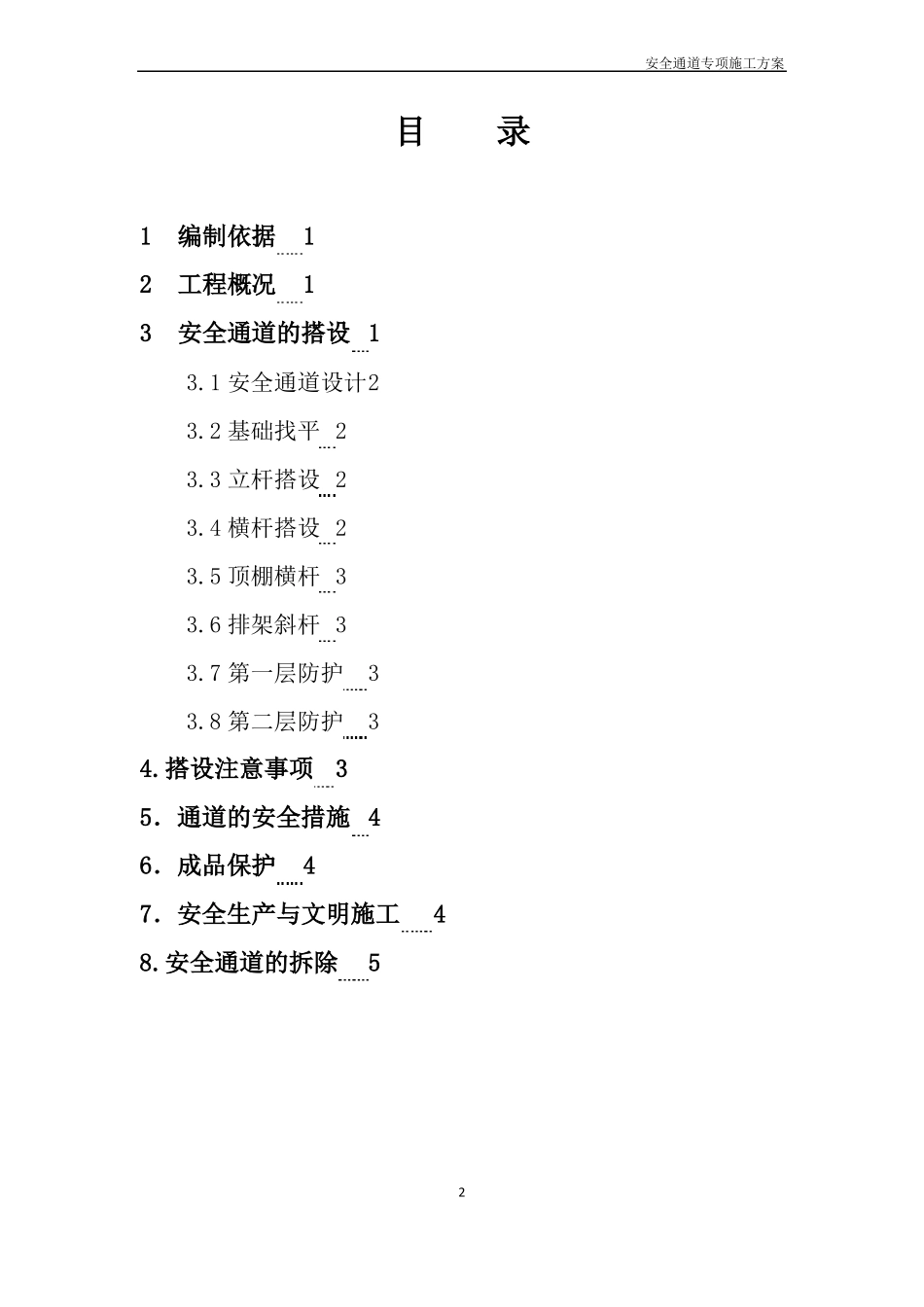

安全通道专项施工方案金马凯旋家属 CBD 项目安全通道专项施工方案编制：徐钦明审核：邢红军批准：陈晓明南通宏华郑州金马凯旋家居 CBD 项目部2017 年 3 月1安全通道专项施工方案目录1编制依据12工程概况13安全通道的搭设 13.1 安全通道设计23.2 基础找平 23.3 立杆搭设 23.4 横杆搭设 23.5 顶棚横杆 33.6 排架斜杆 33.7 第一层防护33.8 第二层防护34.搭设注意事项35．通道的安全措施 46．成品保护47．安全生产与文明施工48.安全通道的拆除52安全通道专项施工方案施工安全通道搭设施工方案1编制依据编制依据主要有以下规范及标准：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ-130-2011）；《建筑施工高处作业安全技术规范》（JGJ 80-91）《建筑施工安全检查标准》（JGJ 59-99）《建筑地基基础设计规范》 （GB50007-2002）《建筑结构荷载规范》（GB50009-2001）《建设工程安全生产管理条例》2工程概况本工程名称为郑州金马凯旋家属 CBD 项目位于郑州市中原区西四环与陇海路交汇处（郑州植物园对面）。整个工程分为 6#地块 1#、2#、3#、4#、5#、6#楼为地上三层，均为框架剪力墙结构。2#地块 2#、3#楼地上三层，1#、4#楼地上四层、5#楼地上四层加地下室一层均为框架剪力墙结构。为保证人员的安全及工程的安全生产，拟在 6#地块 4#楼西侧、3#楼东侧。2#地块 4#北侧、2#楼南侧搭设安全通道。3安全通道的搭设3.1 安全通道设计综合现场情况，确定采用钢管搭设净高 5m，净宽 3.6m 的安全通3安全通道专项施工方案道.安全通道棚顶共分上下两层，间距为 0.6m，每层均满铺脚手板及安全网，且通道两侧满挂密目网。3.2 基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆）处地基土壤应密实，并且标高应大致一致，立杆底部均设置垫板。3.3 立杆搭设立杆按照双排设置，采用 φ48×3.5 钢管，沿通道长度方向以@1500mm 的间距进行搭设，排距 600mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面 200mm 处的立杆上，立杆的垂直偏差不得大于架高的 1/300，同时其绝对偏差不大于 75mm。在竖立杆时，用单支 6m 的钢管,不得采用对接钢管,立杆纵距 1.5 米。禁止使用弯曲钢管。3.4 横杆搭设（1）大横杆大横杆步距为 1600mm，长度不宜小于三跨立杆，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆采用对接扣件连接，接头与相邻立杆距离不大于 500mm。同一平面内侧和外...
