完整土钉墙施工流程

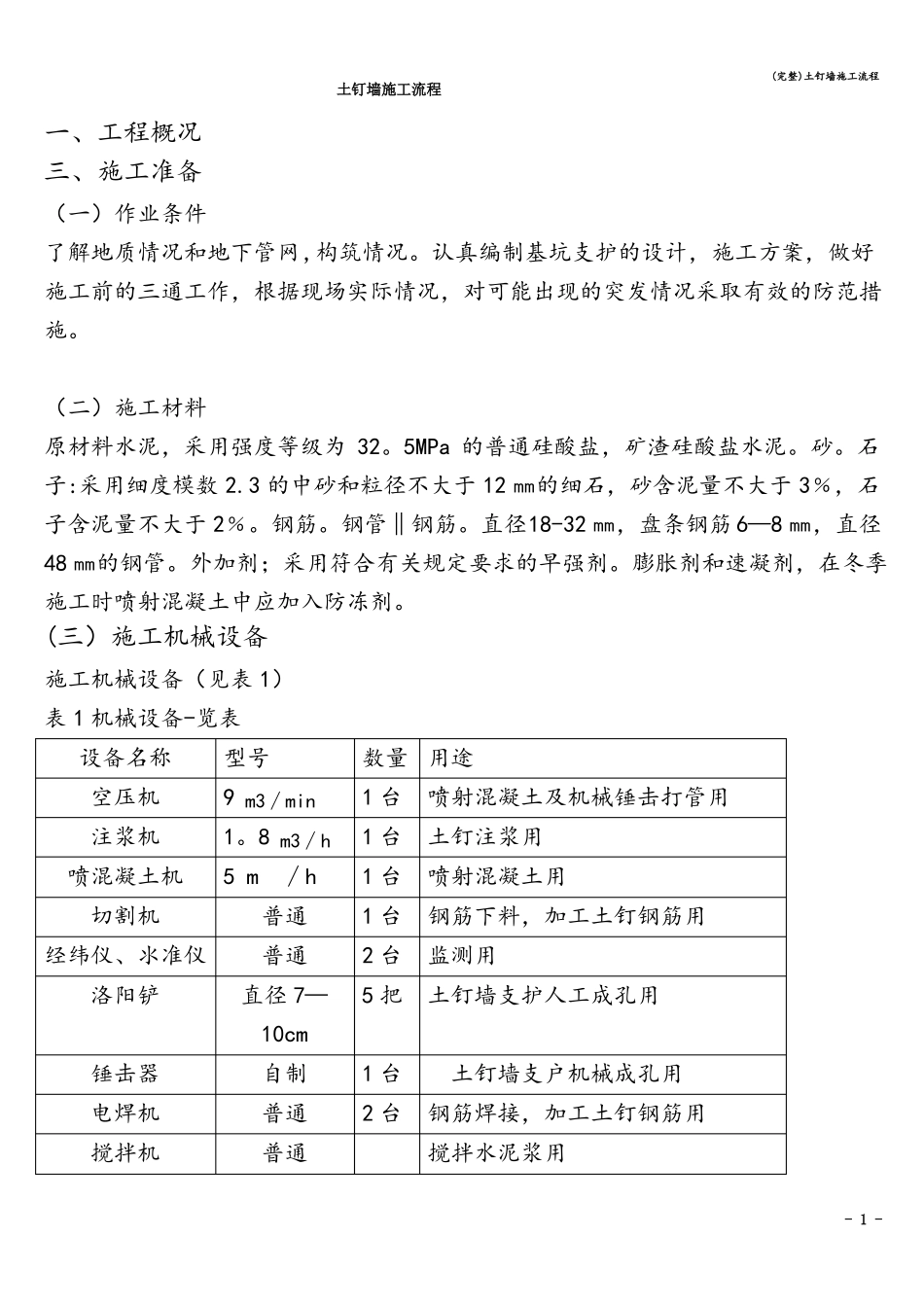

完整土钉墙施工流程_第1页
1/7

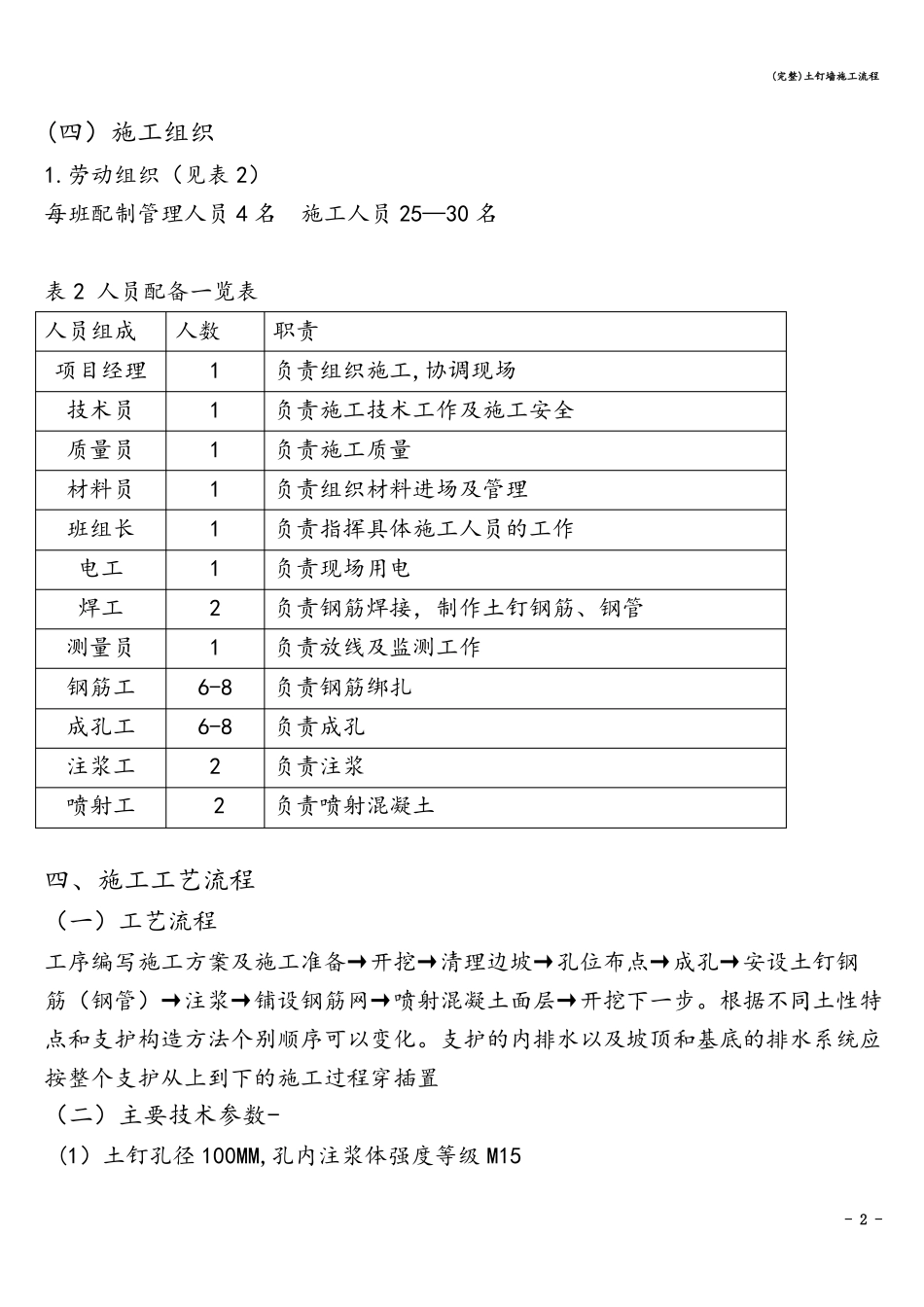

完整土钉墙施工流程_第2页
2/7

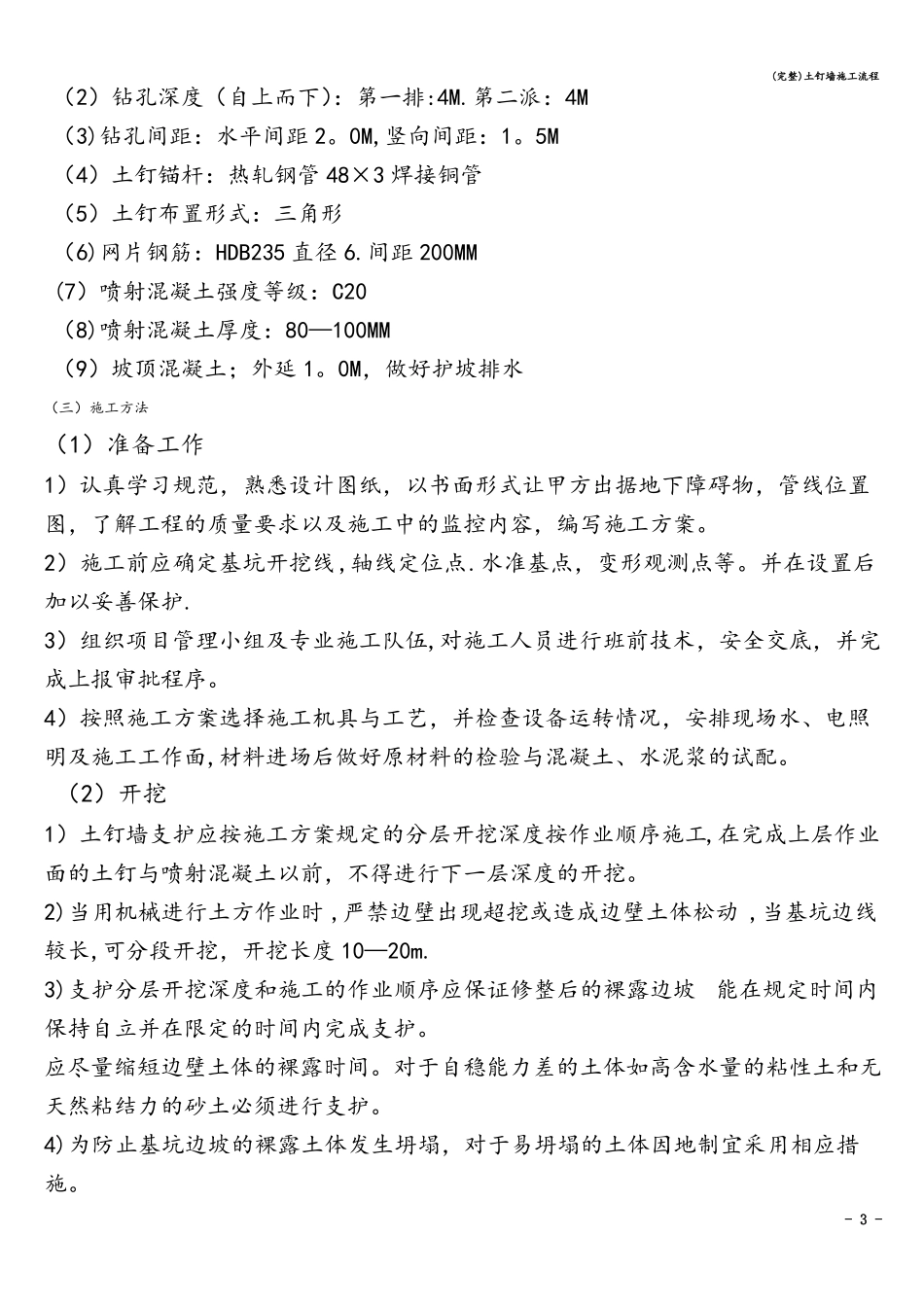

完整土钉墙施工流程_第3页
3/7
(完整)土钉墙施工流程土钉墙施工流程一、工程概况三、施工准备(一)作业条件了解地质情况和地下管网,构筑情况。认真编制基坑支护的设计,施工方案,做好施工前的三通工作,根据现场实际情况,对可能出现的突发情况采取有效的防范措施。(二)施工材料原材料水泥,采用强度等级为 32。5MPa 的普通硅酸盐,矿渣硅酸盐水泥。砂。石子:采用细度模数 2.3 的中砂和粒径不大于 12 ㎜的细石,砂含泥量不大于 3﹪,石子含泥量不大于 2﹪。钢筋。钢管‖钢筋。直径18-32 ㎜,盘条钢筋 6—8 ㎜,直径48 ㎜的钢管。外加剂;采用符合有关规定要求的早强剂。膨胀剂和速凝剂,在冬季施工时喷射混凝土中应加入防冻剂。(三)施工机械设备施工机械设备(见表 1)表 1 机械设备-览表设备名称空压机注浆机喷混凝土机切割机经纬仪、氺准仪洛阳铲锤击器电焊机搅拌机型号9 m3∕min5 m∕h普通普通直径 7—10cm自制普通普通1 台土钉墙支户机械成孔用2 台钢筋焊接,加工土钉钢筋用数量 用途1 台喷射混凝土及机械锤击打管用1 台喷射混凝土用1 台钢筋下料,加工土钉钢筋用2 台监测用5 把土钉墙支护人工成孔用1。8 m3∕h1 台土钉注浆用搅拌水泥浆用- 1 -(完整)土钉墙施工流程(四)施工组织1.劳动组织(见表 2)每班配制管理人员 4 名施工人员 25—30 名表 2 人员配备一览表人员组成项目经理技术员质量员材料员班组长电工焊工测量员钢筋工成孔工注浆工喷射工人数111111216-86-822职责负责组织施工,协调现场负责施工技术工作及施工安全负责施工质量负责组织材料进场及管理负责指挥具体施工人员的工作负责现场用电负责钢筋焊接,制作土钉钢筋、钢管负责放线及监测工作负责钢筋绑扎负责成孔负责注浆负责喷射混凝土四、施工工艺流程(一)工艺流程工序编写施工方案及施工准备→开挖→清理边坡→孔位布点→成孔→安设土钉钢筋(钢管)→注浆→铺设钢筋网→喷射混凝土面层→开挖下一步。根据不同土性特点和支护构造方法个别顺序可以变化。支护的内排水以及坡顶和基底的排水系统应按整个支护从上到下的施工过程穿插置(二)主要技术参数-(1)土钉孔径 100MM,孔内注浆体强度等级 M15- 2 -(完整)土钉墙施工流程(2)钻孔深度(自上而下):第一排:4M.第二派:4M(3)钻孔间距:水平间距 2。0M,竖向间距:1。5M(4)土钉锚杆:热轧钢管 48×3 焊接铜管(5)土钉布置形式:三角形(6)网片钢筋:HDB235 直径 6.间距 200MM(7)喷射混凝土强度等...
