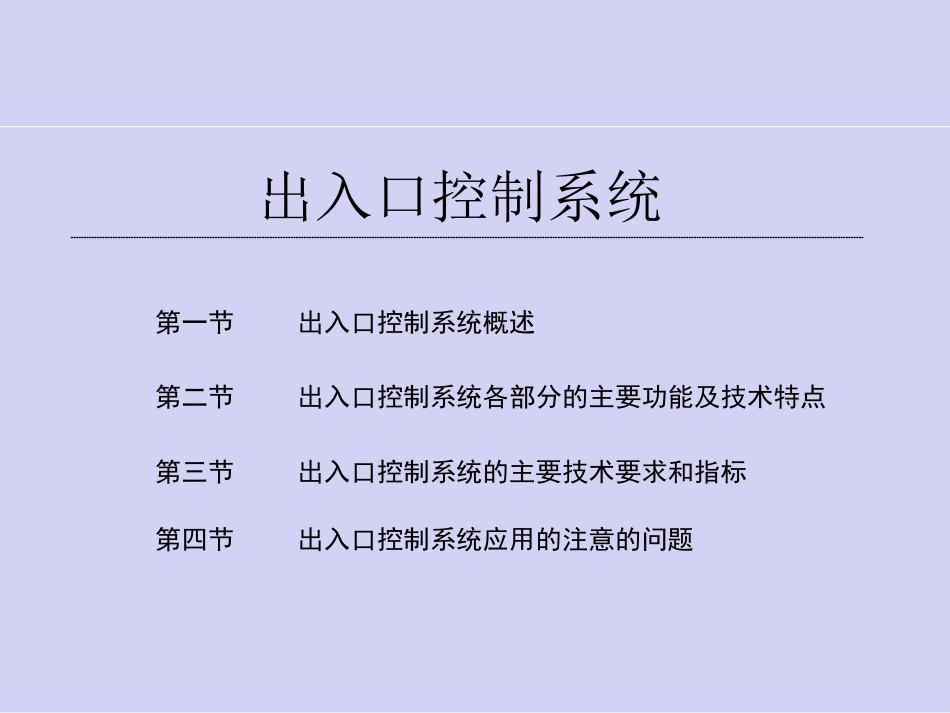

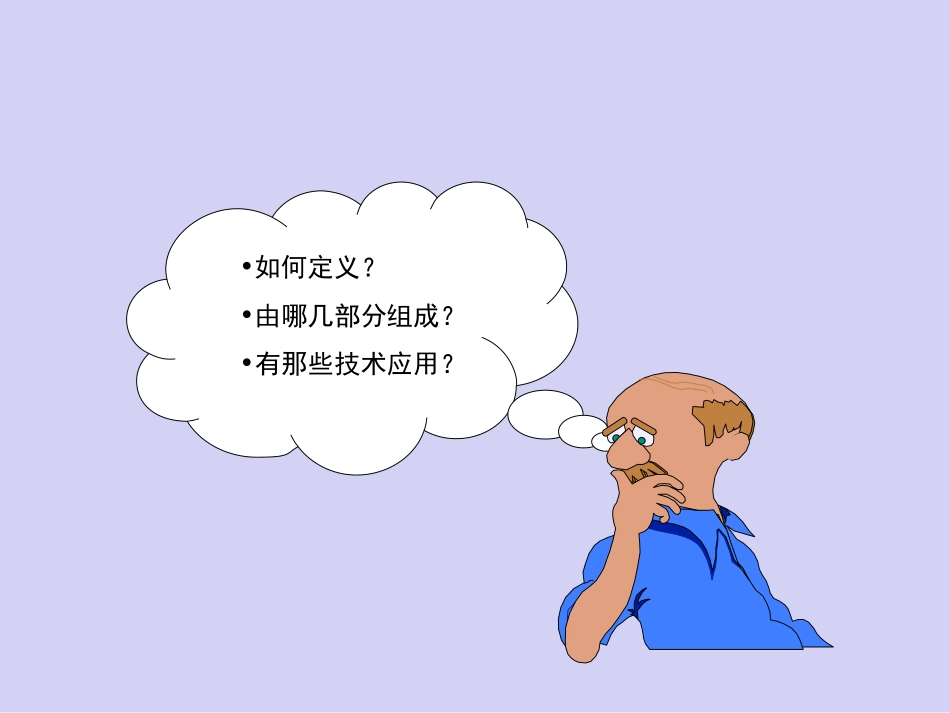

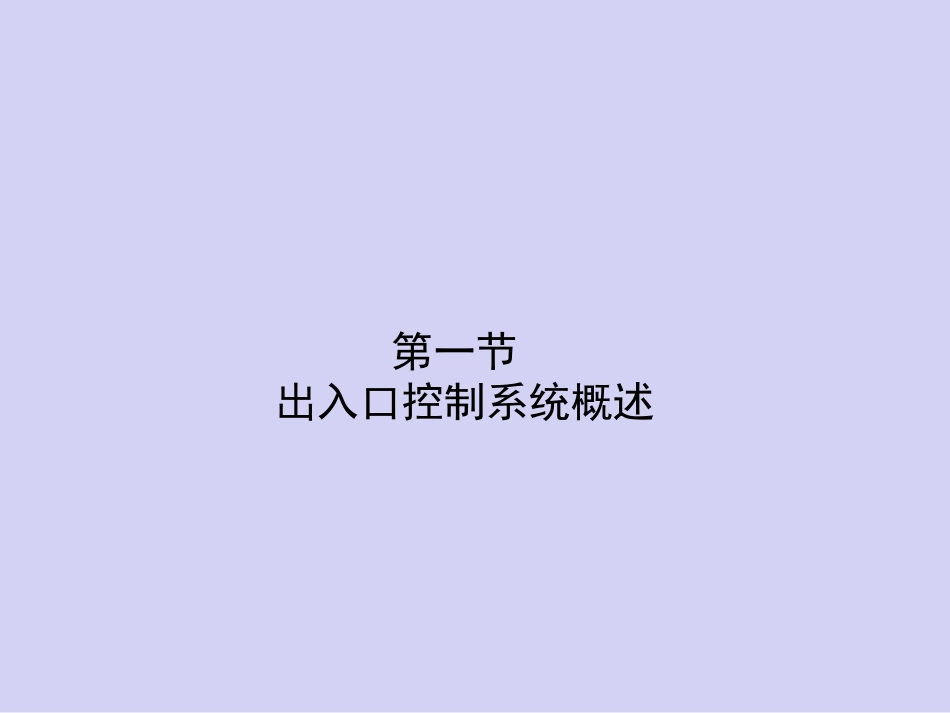

出入口控制系统第一节出入口控制系统概述第二节出入口控制系统各部分的主要功能及技术特点第三节出入口控制系统的主要技术要求和指标第四节出入口控制系统应用的注意的问题第一节出入口控制系统概述•如何定义？•由哪几部分组成？•有那些技术应用？出入口控制系统是安全技术防范领域的重要组成部分，是现代信息科技发展的产物，是数字化社会的必然需求，是人们对社会公共安全与日常管理的双重需要，是发展最快的新技术应用之一。AccessControl人员流动物品流动信息流动资金流动从广义上讲，出入口控制系统是对人员、物品、信息的流动的管理，它所涉及的应用领域和产品种类非常多。在现行国家标准GB50348-2004《安全防范工程技术规范》中的定义为：利用自定义符识别或/和模式识别技术对出入口目标进行识别并控制出入口执行机构启闭的电子系统或网络。出入口控制系统相关标准•GA/T394-2002《出入口控制系统技术要求》•GB50396-2007《出入口控制系统工程设计规范》出入口控制系统通常是指：采用现代电子与信息技术，在出入口对人或物这两类目标的进、出，进行放行、拒绝、记录和报警等操作的控制系统。放行拒绝记录报警出入口控制系统停车场（库）管理系统电子巡查系统楼宇对讲系统电子商品防盗系统安全监控与业务管理开放式服务系统的安全管理公共事业管理一卡通出入口控制技术的应用出入口控制系统主要由识读部分、传输部分、管理/控制部分和执行部分以及相应的系统软件组成。如上图所示。出入口控制系统主要由识读部分、传输部分、管理/控制部分和执行部分以及相应的系统软件组成。如上图所示。识读部分管理/控制部分执行部分出入口控制系统传输传输系统软件一、出入口控制系统按其管理/控制方式划分，可分为独立控制型、联网控制型、数据载体传输控制型。A）独立控制型（前置型）：出入口控制系统，其管理与控制部分的全部显示/编程/管理/控制等功能均在一个设备（出入口控制器）内完成。B）联网控制型：出入口控制系统，其管理与控制部分的全部显示/编程/管理/控制功能不在一个设备（出入口控制器）内完成。其中，显示/编程功能由另外的设备完成。设备之间的数据传输通过有线和/或无线数据通道及网络设备实现。编程显示数据网络传输设备控制出入口控制器管理与控制部分联网控制型C）数据载体传输控制型：出入口控制系统与联网型出入口控制系统区别仅在于数据传输的方式不同，其管理与控制部分的全部显示/编程/管理/控制等功能不是在一个设备（出入口控制器）内完成。其中，显示/编程工作由另外设备完成。设备之间数据传输通过对可移动的、可读写的数据载体的输入/导出操作完成。二、出口控制系统按联网模式划分可分为总线制、环线制；单级网、多级网。A）总线制：出入口控制系统的现场控制设备通过联网数据总线与出入口管理中心的显示、编程设备相联，每条总线在出入口管理中心只有一个网络接口。B）环线制：出入口控制系统的现场控制设备通过联网数据总线与出入口管理中心的显示、编程设备相联，每条总线在出入口管理中心有两个网络接口，当总线有一处发生断线故障时，系统仍能正常工作，并可探测到故障的地点。C）单级网：出入口控制系统的现场控制设备与出入口管理中心的显示、编程设备的连接采用单一联网结构。D）多级网：出入口控制系统的现场控制设备与出入口管理中心的显示、编程设备的连接采用两级以上串联的联网结构，且相邻两级网络采用不同的网络协议。管理/控制设备（显示、编程部分）识读设备执行设备执行传输管理/控制设备（控制部分）1识读设备执行设备识读设备执行设备管理/控制设备（控制部分）2管理/控制设备（控制部分）n传输管理/控制管理/控制识读现场设备组1现场设备组2现场设备组n钥匙（目标信息）钥匙（目标信息）钥匙（目标信息）……总线制联网模式管理/控制设备（显示、编程部分）识读设备执行设备执行传输管理/控制设备（控制部分）1识读设备执行设备识读设备执行设备管理/控制设备（控制部分）2管理/控制设备（控制部分）n传输管理/控制管理/控制识读现场设备组1现场设备组2现场设备组n钥匙（目标信息）钥匙（目标信息）钥匙（目标信息）……环...
