完整版网络系统设计方案

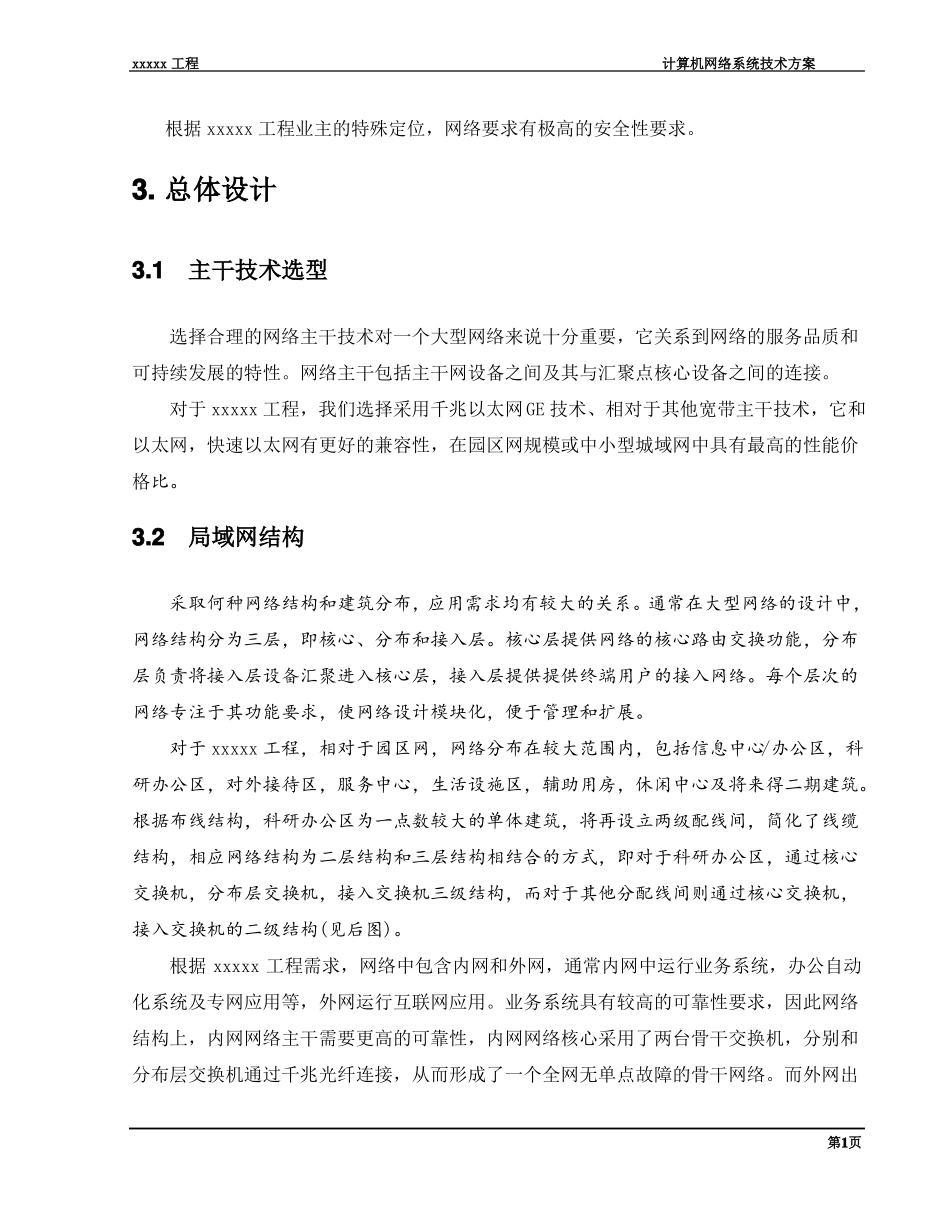

1. 系统需求项目的弱电系统总体设计要求是“理念先进、技术一流、经济实用和今后良好的扩展性”，满足用户的特殊要求，达到国家建设部智能化建筑的甲级标准并通过验收。项目中的计算机网络系统将为建筑内信息系统提供稳定、可靠、安全的信息流通环境。网络系统是xxxxx 工程中的重要系统，它将作为多种应用系统的系统沟通平台，包括管理系统，业务系统等，因此网络系统应定位于提供高性能，高可靠的系统设计。2. 设计原则可靠性xxxxx 工程的信息应用系统具有较高的可靠性要求，这决定了作为信息传输平台的网络系统也具有高度的可靠性。高性能网络中可能存在复杂多元的应用系统，如多媒体应用，办公自动化，专业应用等，对网络的负载能力要较高要求。可扩展性和可升级性目前 xxxxx 工程处于一期建设中，将来还将建设二级工程，网络系统将逐步扩大，同时随着应用系统的逐步完善，网络系统也将进行相应的扩展和升级，因此网络应具有良好的可升级扩展性。易管理、易维护xxxxx 工程中网络系统分布于多个建筑物中，同时网络系统中承载的应用系统重要性较高，因此网络系统需具有良好的可管理性，降低维护成本，放患于未然，保障业务系统的正常运行。安全性xxxxx 工程计算机网络系统技术方案根据 xxxxx 工程业主的特殊定位，网络要求有极高的安全性要求。3. 总体设计3.1主干技术选型选择合理的网络主干技术对一个大型网络来说十分重要，它关系到网络的服务品质和可持续发展的特性。网络主干包括主干网设备之间及其与汇聚点核心设备之间的连接。对于 xxxxx 工程，我们选择采用千兆以太网 GE 技术、相对于其他宽带主干技术，它和以太网，快速以太网有更好的兼容性，在园区网规模或中小型城域网中具有最高的性能价格比。3.2局域网结构采取何种网络结构和建筑分布，应用需求均有较大的关系。通常在大型网络的设计中，网络结构分为三层，即核心、分布和接入层。核心层提供网络的核心路由交换功能，分布层负责将接入层设备汇聚进入核心层，接入层提供提供终端用户的接入网络。每个层次的网络专注于其功能要求，使网络设计模块化，便于管理和扩展。对于 xxxxx 工程，相对于园区网，网络分布在较大范围内，包括信息中心/办公区，科研办公区，对外接待区，服务中心，生活设施区，辅助用房，休闲中心及将来得二期建筑。根据布线结构，科研办公区为一点数较大的单体建筑，将再设立两级配线间，简化了线缆结构，相应网络结构为二层结构和三层...
