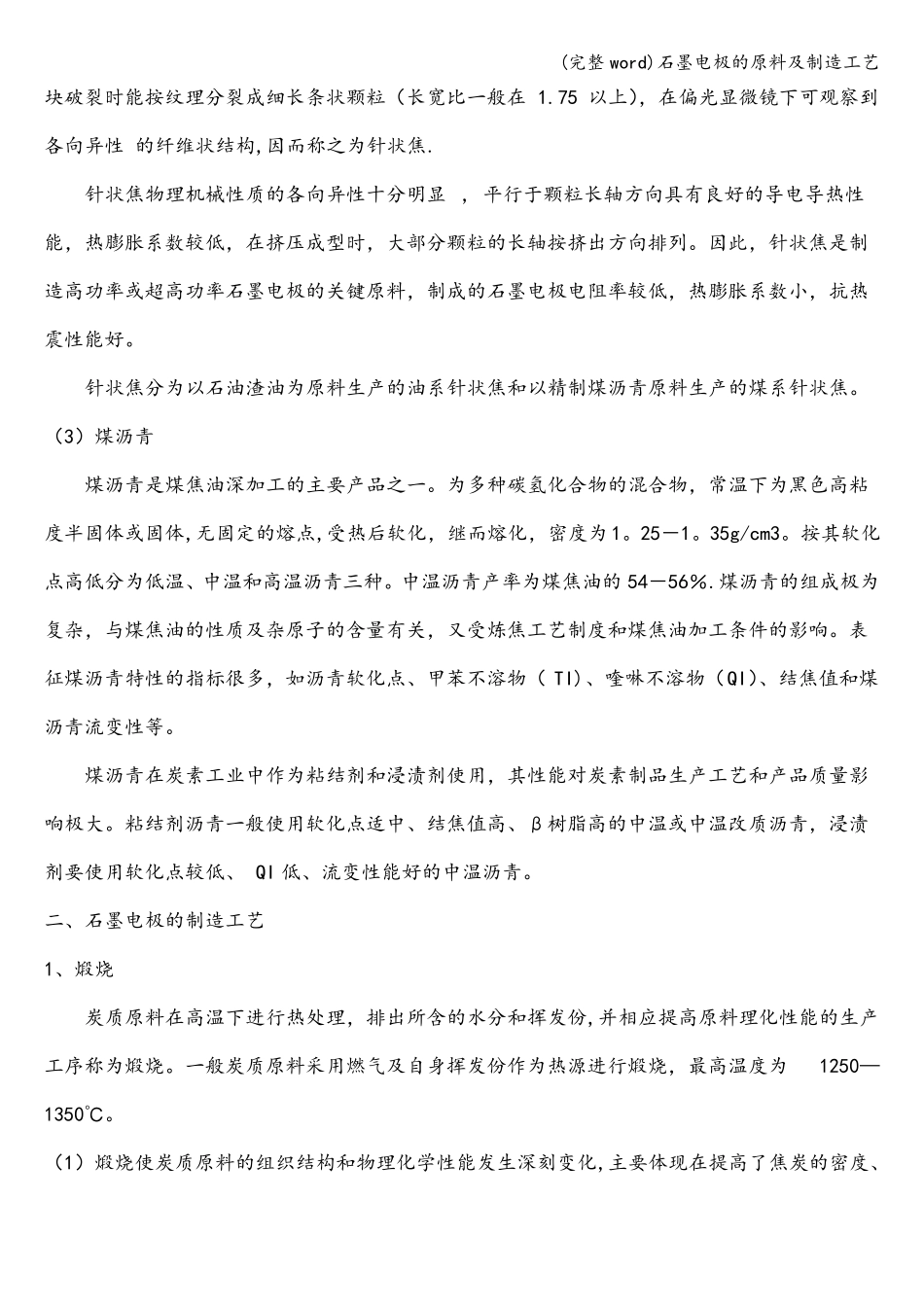

(完整 word)石墨电极的原料及制造工艺石墨电极的原料及制造工艺一、石墨电极的原料1、石墨电极是采用石油焦、针状焦为骨料，煤沥青为粘结剂，经过混捏、成型、焙烧、浸渍、石墨化、机械加工等一 系列工艺过程生产出来的一种耐高温石墨质导电材料 .石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温作为热源，使炉料熔化进行炼钢。其他一些冶炼黄磷、工业硅、磨料等材料的矿热炉也用石墨电极作为导电材料。利用石墨电极优良而特殊的物理化学性能，在其他工业部门也有广泛的用途.2、石墨电极的原料生产石墨电极的原料有石油焦、针状焦和煤沥青（1）石油焦石油焦是石油渣油、石油沥青经焦化后得到的可燃固体产物。色黑多孔，主要元素为碳,灰分含量很低，一般在 0。5%以下。石油焦属于易石墨化炭一类，石油焦在化工、冶金等行业中有广泛的用途，是生产人造石墨制品及电解铝用炭素制品的主要原料。石油焦按热处理温度区分可分为生焦和煅烧焦两种,前者由延迟焦化所得的石油焦，含有大量的挥发分，机械强度低，煅烧焦是生焦经煅烧而得.中国多数炼油厂只生产生焦，煅烧作业多在炭素厂内进行。石油焦按硫分的高低区分,可分为高硫焦（含硫 1。5％以上)、中硫焦(含硫 0.5%—1。5%)、和低硫焦(含硫 0。5%以下）三种,石墨电极及其它人造石墨制品生产一般使用低硫焦生产.（2)针状焦针状焦是外观具有明显纤维状纹理、热膨胀系数特别低和很容易石墨化的一种优质焦炭,焦(完整 word)石墨电极的原料及制造工艺块破裂时能按纹理分裂成细长条状颗粒（长宽比一般在 1.75 以上），在偏光显微镜下可观察到各向异性 的纤维状结构,因而称之为针状焦.针状焦物理机械性质的各向异性十分明显 , 平行于颗粒长轴方向具有良好的导电导热性能，热膨胀系数较低，在挤压成型时，大部分颗粒的长轴按挤出方向排列。因此，针状焦是制造高功率或超高功率石墨电极的关键原料，制成的石墨电极电阻率较低，热膨胀系数小，抗热震性能好。针状焦分为以石油渣油为原料生产的油系针状焦和以精制煤沥青原料生产的煤系针状焦。（3）煤沥青煤沥青是煤焦油深加工的主要产品之一。为多种碳氢化合物的混合物，常温下为黑色高粘度半固体或固体,无固定的熔点,受热后软化，继而熔化，密度为 1。25－1。35g/cm3。按其软化点高低分为低温、中温和高温沥青三种。中温沥青产率为煤焦油的 54－56％.煤沥青的组成极为复杂，与煤焦油的...
