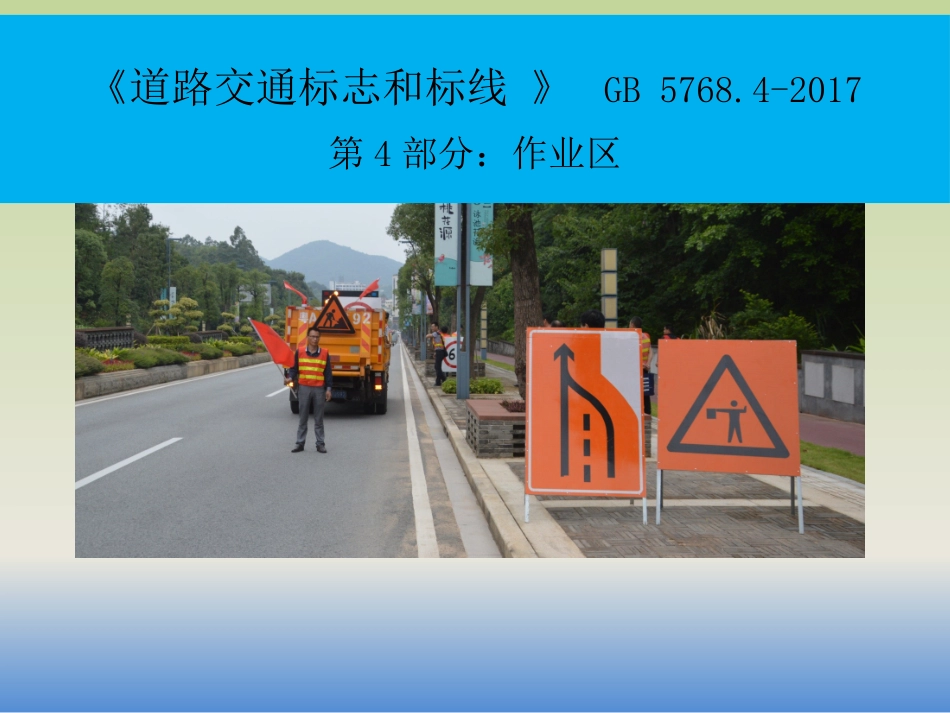

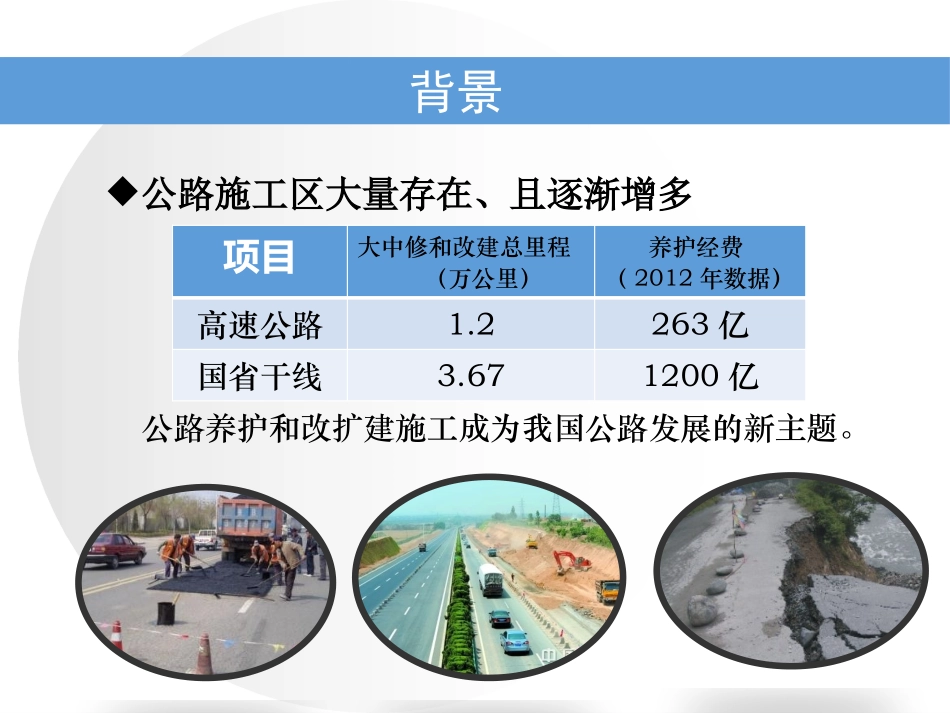

《道路交通标志和标线》GB5768.4-2017第4部分：作业区《道路交通标志和标线》系列国标GB5768《道路交通标志和标线》分为八个部分：第1部分：总则；第2部分：道路交通标志；第3部分：道路交通标线；第4部分：作业区；第5部分：限制速度；第6部分：铁路道口；第7部分：非机动车和行人；第8部分：学校区域。2009年发布，其中第2部分正在修订。2017年发布。已报批。背景公路施工区大量存在、且逐渐增多公路养护和改扩建施工成为我国公路发展的新主题。项目大中修和改建总里程（万公里）养护经费（2012年数据）高速公路1.2263亿国省干线3.671200亿背景交通组织管理不规范•标志设计不符合规范、设置不合理、破损严重•限速策略不完善，旗手、旗语不规范•警示不足，安全设施种类少、防护能力弱•不符合规范的简易隔离设施操作不规范，事故频发背景施工路段通行能力下降、拥堵和事故多发背景高速公路养护作业区的事故发生率呈逐年上升的趋势。养护作业区死亡事故由原来的1.5%上升至5%～7%（2005年数据）公安部白皮书：每年死亡1000人左右；道路施工的工人死亡率是其他种类施工作业死亡率的2倍；道路施工期间发生的事故率为非施工期间的2.7倍，事故经济损失为3.81倍，严重程度为1.54倍。背景行业标准：交通运输部《公路养护安全作业规程》（JTGH30-2015）公安部《城市道路施工作业交通组织规范》（GA/T900-2010）地方标准：北京《占道作业交通安全设施设置技术要求》（DB11/854—2012）GB5768.4内容提要一、前言二、范围三、术语和定义四、作业区组成五、作业区道路交通标志和标线六、作业区布置的一般规定七、高速公路、一级公路作业区布置要求八、双车道和单车道公路作业区布置要求九、城市道路作业区布置要求一、前言GB5768的本部分全部技术内容为强制性。本部分代替GB5768-1999《道路交通标志和标线》的道路施工安全标志部分。本部分与GB5768-1999的道路施工安全标志部分相比主要变化如下：——道路作业区标志颜色改为橙色、荧光橙色（见5.1.1）；——“施工标志”形状改为三角形（见5.1.2）；——“改道标志”形状改为三角形，并调整了图案（见5.1.4）；——增加“车道数变少标志”、“橙色箭头标志”、“绕行标志”、“线形诱导标”、“注意交通引导人员标志”、“出口关闭标志”、“出口标志”、“行人、非机动车通道标志”（见5.1.3、5.1.5、5.1.6、5.1.7、5.1.8、5.1.9、5.1.10、5.1.11）；一、前言——“移动性施工标志”改为“移动性作业标志”，并将形状改为三角形（见5.1.12）；——取消“道路封闭标志”、“车道封闭标志”、“车辆慢行标志”（见5.1）；——增加关于作业区道路交通标线的规定（见5.2）；——增加作业区布置的规定（见6、7、8、9）；——增加作业区标志制作图例（见附录A）；——将“道路作业安全设施”调整为资料性附录（见附录B）；——将“锥形交通路标”改为“交通锥”，“施工警告灯号”改为“施工警告灯”（见B.2、B.7）；——增加一种路栏形式，增加“交通桶”、“交通柱”，增加塑料注水（砂）隔离栏、活动护栏、高竿旗帜、可变箭头信号、临时信号灯、防撞垫（见B.1、B.3、B.4、B.5、B.6、B.8、B.9、B.10、B.11）；——取消道口标柱（见附录B）；——细化典型作业区布置示例（见附录C）。二、范围GB5768的本部分规定了道路作业区标志和标线设置的要求。本部分适用于公路、城市道路和虽在单位管辖范围但允许社会机动车通行的场所、广场、公共停车场等各类道路上施工、养护等作业时交通标志和标线的设置。其他机动车通行的地方施工、养护等作业时交通标志和标线的设置可参照执行。三、术语和定义作业区由于道路施工、养护等作业影响交通运行，而进行交通管控的路段。长期作业区t＞24h在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于24小时的作业区。短期作业区4h＜t≤24h在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于4小时且小于等于24小时的作业区。临时作业区0.5h＜t≤4h在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于30分钟且小于等于4小时的作业区。移动作业区连续...
