840Dsl简明调试步骤V20100818

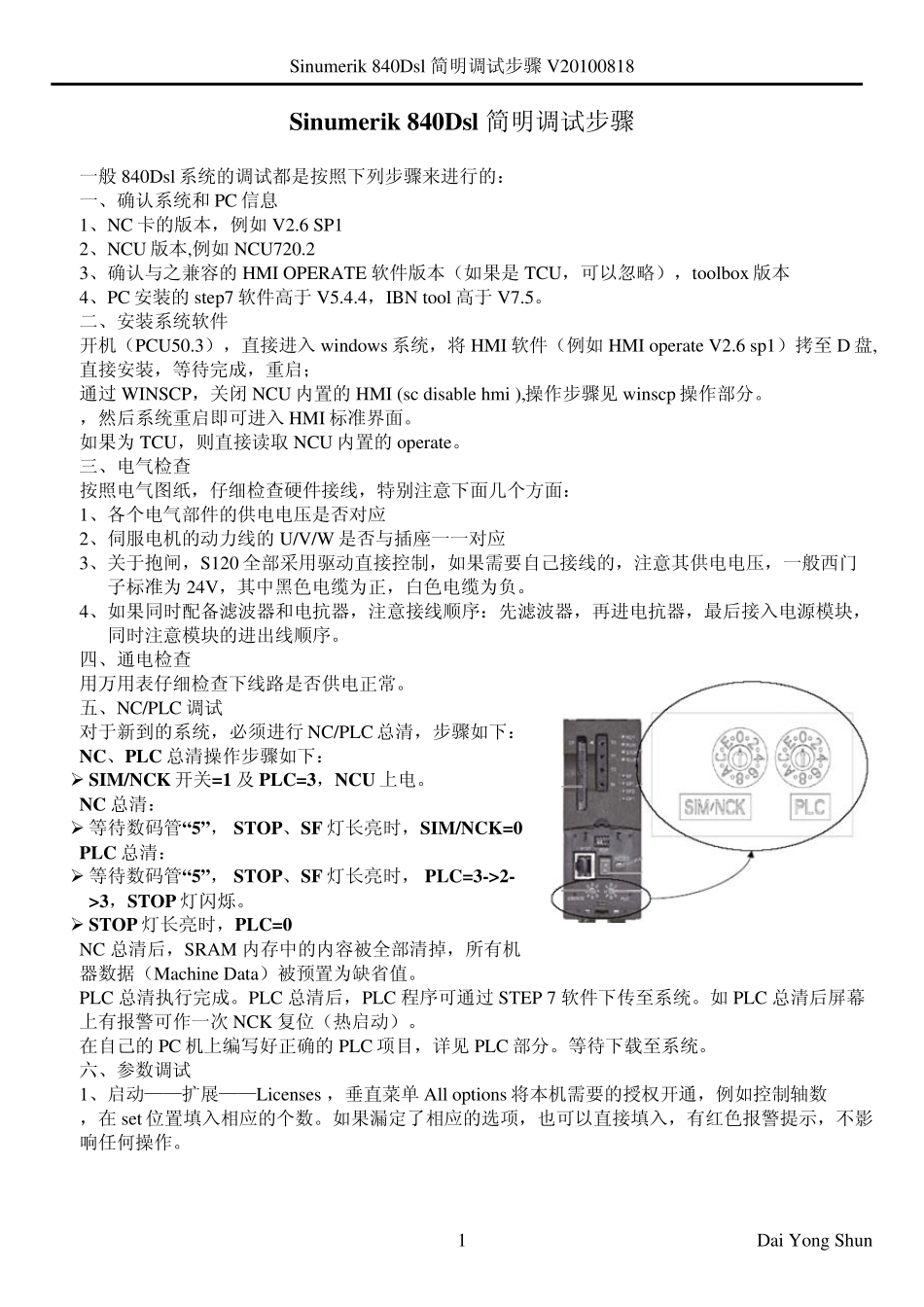

Sinumerik 840Dsl 简明调试步骤 V20100818 Dai Yong Shun 1Sinumerik 840Dsl 简明调试步骤 一般 840Dsl 系统的调试都是按照下列步骤来进行的： 一、确认系统和 PC 信息 1、NC 卡的版本，例如 V2.6 SP1 2、NCU 版本,例如 NCU720.2 3、确认与之兼容的 HMI OPERATE 软件版本（如果是 TCU，可以忽略），toolbox版本 4、PC 安装的 step7 软件高于 V5.4.4，IBN tool 高于 V7.5。 二、安装系统软件 开机（PCU50.3），直接进入 windows 系统，将 HMI 软件（例如 HMI operate V2.6 sp1）拷至 D 盘,直接安装，等待完成，重启； 通过 WINSCP，关闭 NCU 内置的 HMI (sc disable hmi ),操作步骤见 winscp 操作部分。 ，然后系统重启即可进入 HMI 标准界面。 如果为 TCU，则直接读取 NCU 内置的 operate。 三、电气检查 按照电气图纸，仔细检查硬件接线，特别注意下面几个方面： 1、各个电气部件的供电电压是否对应 2、伺服电机的动力线的 U/V/W 是否与插座一一对应 3、关于抱闸，S120 全部采用驱动直接控制，如果需要自己接线的，注意其供电电压，一般西门子标准为 24V，其中黑色电缆为正，白色电缆为负。 4、如果同时配备滤波器和电抗器，注意接线顺序：先滤波器，再进电抗器，最后接入电源模块，同时注意模块的进出线顺序。 四、通电检查 用万用表仔细检查下线路是否供电正常。 五、NC/PLC 调试 对于新到的系统，必须进行 NC/PLC 总清，步骤如下： NC、PLC 总清操作步骤如下： ¾ SIM/NCK 开关=1 及PLC=3，NCU 上电。 NC 总清： ¾ 等待数码管“5”， STOP、SF 灯长亮时，SIM/NCK=0 PLC 总清： ¾ 等待数码管“5”， STOP、SF 灯长亮时， PLC=3->2->3，STOP 灯闪烁。 ¾ STOP 灯长亮时，PLC=0 NC 总清后，SRAM 内存中的内容被全部清掉，所有机器数据（Machine Data）被预置为缺省值。 PLC 总清执行完成。PLC 总清后，PLC 程序可通过 STEP 7 软件下传至系统。如 PLC 总清后屏幕上有报警可作一次NCK 复位（热启动）。 在自己的 PC 机上编写好正确的 PLC 项目，详见 PLC 部分。等待下载至系统。 六、参数调试 1、启动——扩展——Licenses ，垂直菜单 All options 将本机需要的授权开通，例如控制轴数 ，在set 位置填入相应的个数。如果漏定了相应的选项，也可以直接填入，有红色报警提示，不影响任何操作。 Sinumer...
