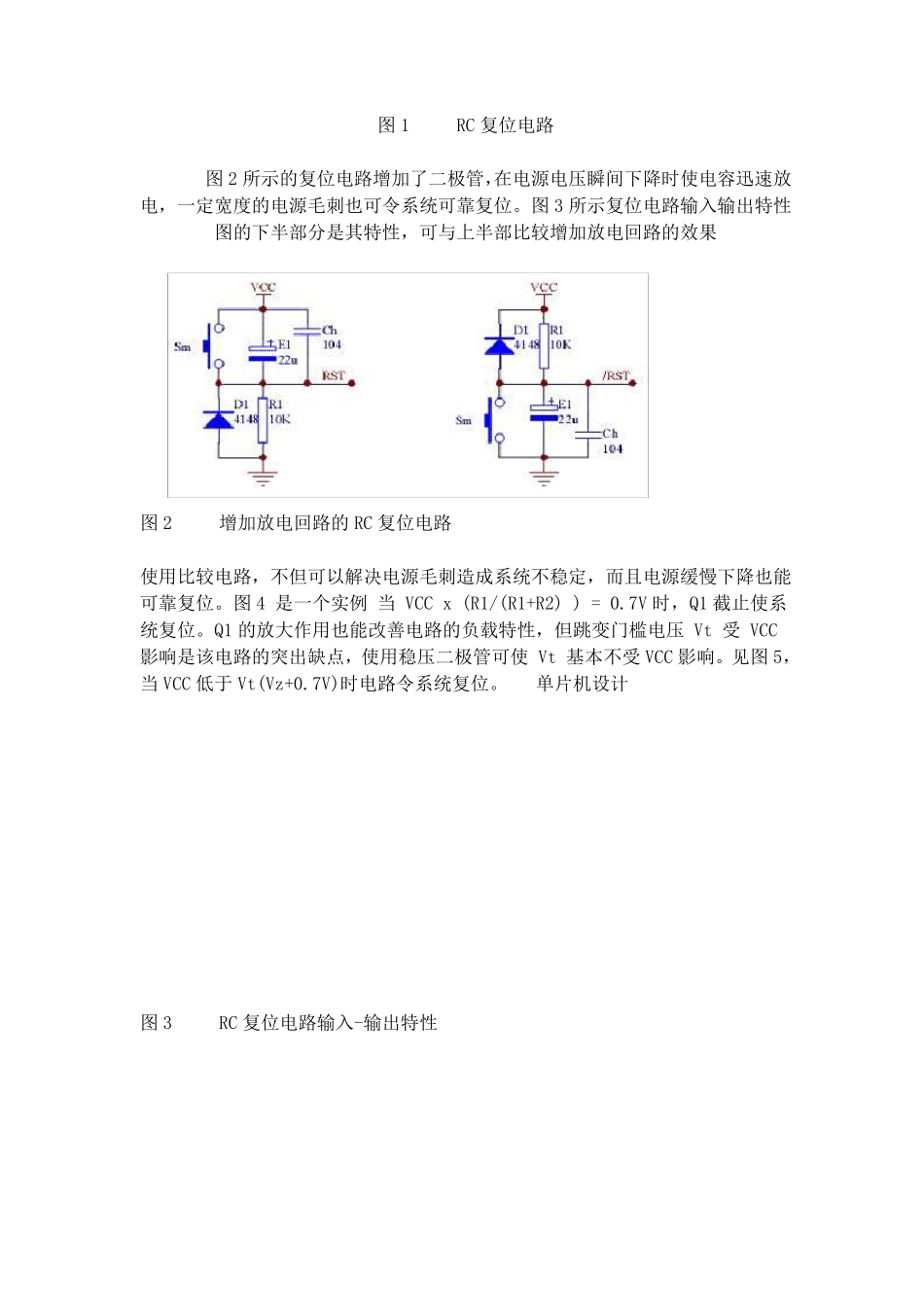

单片机复位电路设计 一、概述 影响单片机系统运行稳定性的因素可大体分为外因和内因两部分: 1、外因 射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰； 电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰 。 2、内因 振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。 二、复位电路的可靠性设计 1、基本复位电路 复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。图1 所示的 RC 复位电路可以实现上述基本功能，图3 为其输入-输出特性。但解决不了电源毛刺（A 点）和电源缓 慢 下 降 （电池 电压不足 ）等问 题 而且 调 整 RC 常 数改 变 延时会 令 驱 动能力 变 差 。左 边 的电路为高 电平 复位有 效 右 边 为低 电平 Sm 为手 动复位开关 Ch 可避 免 高 频谐 波对 电路的干扰。 图1 RC 复位电路 图2 所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。图3 所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果 图2 增加放电回路的RC 复位电路 使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。图4 是一个实例 当 VCC x (R1/(R1+R2) ) = 0.7V 时，Q1 截止使系统复位。Q1 的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受 VCC 影响。见图5，当 VCC 低于 Vt(Vz+0.7V)时电路令系统复位。 单片机设计 图3 RC 复位电路输入-输出特性 图4 带电压监控功能的复位电路 图5 稳定门槛电压 图6 实用的复位监控电路 在此基础上,增加延时电容和放电二极管构成性能优良的复位电路,如图6 所示。调节 C1 可调整延时时间,调节 R1 可调整负载特性,如图7 所示上半部分是图5 电路的特性,下半部分对应图6。 图7 带电压监控功能的复位电路的...
