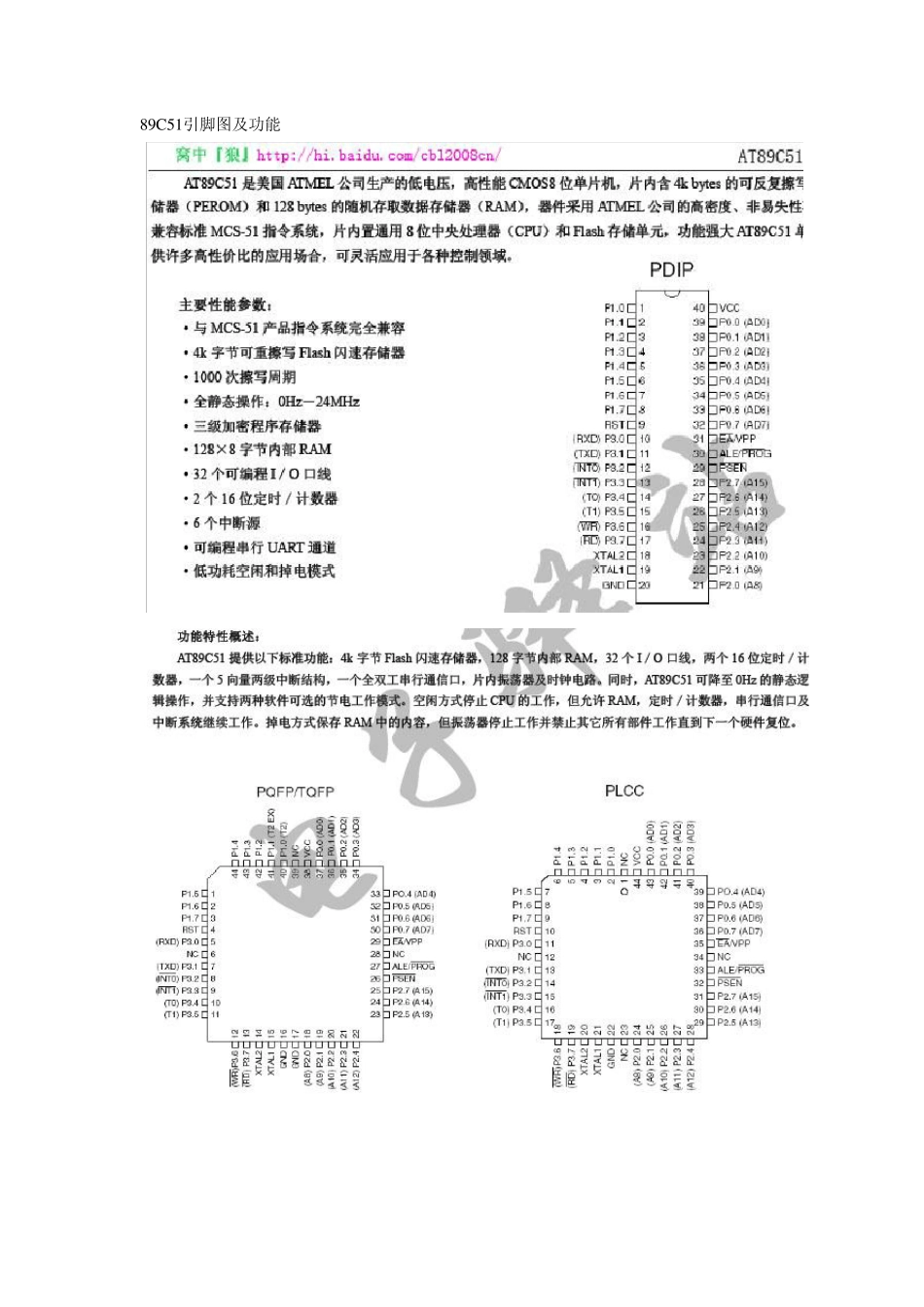

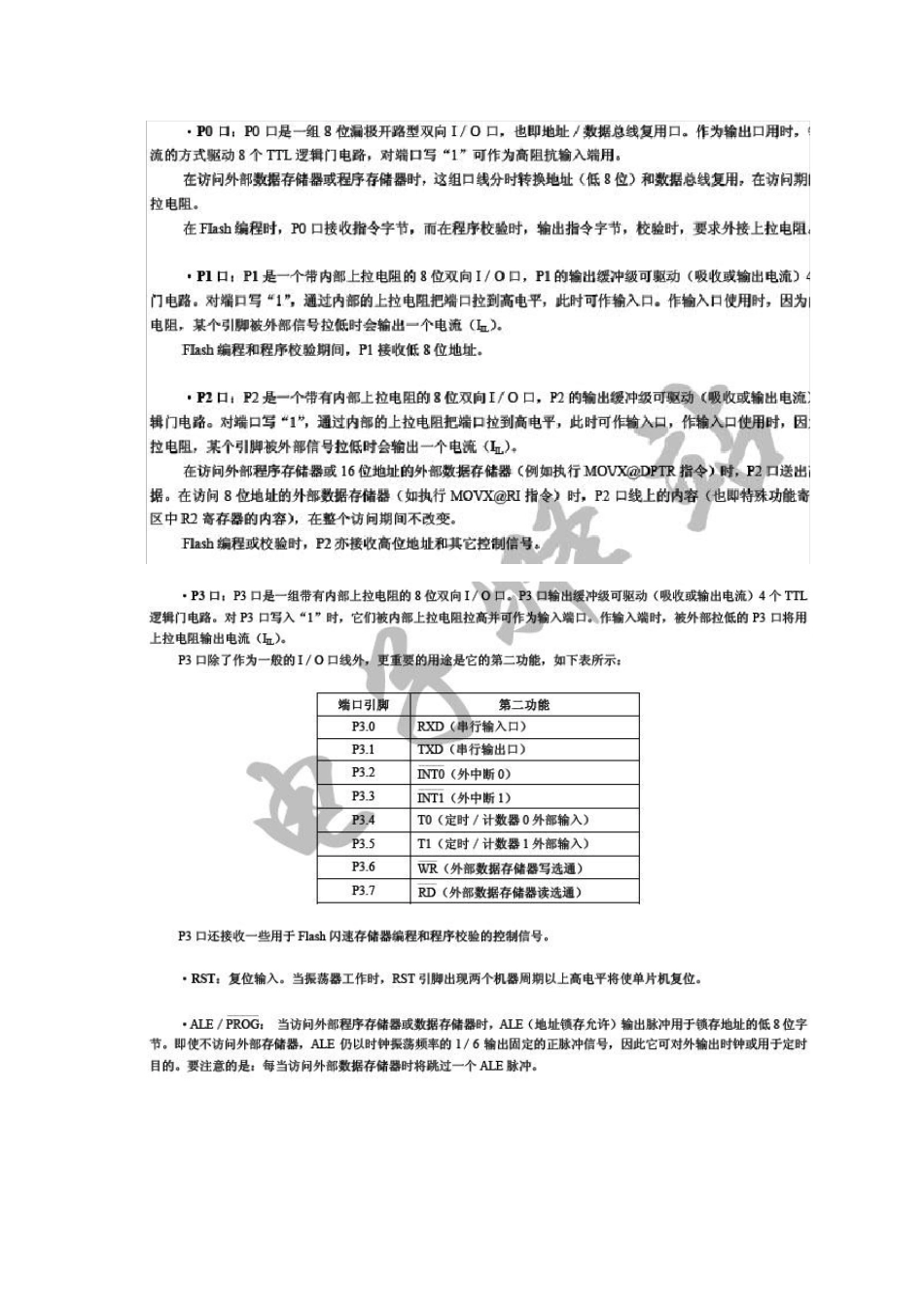

89C 51引脚图及功能 89C51外部引脚图：（可以直接拷入ASM 程序文件中，作注释使用，十分方便） ; ┏━┓ ┏━┓ ; P1.0 ┫1 ┗┛ 40┣ Vcc ; P1.1 ┫2 39┣ P0.0 ; P1.2 ┫3 38┣ P0.1 ; P1.3 ┫4 37┣ P0.2 ; P1.4 ┫5 36┣ P0.3 ; P1.5 ┫6 35┣ P0.4 ; P1.6 ┫7 34┣ P0.5 ; P1.7 ┫8 33┣ P0.6 ; RST/Vpd ┫9 32┣ P0.7 ; RXD P3.0 ┫10 31┣ -EA/Vpp（内1/外0 程序地址选择 ; TXD P3.1 ┫11 30┣ ALE/-P （地址锁存输出） ; -INT0 P3.2 ┫12 29┣ -PSEN （外部程序读选通输出 ; -INT1 P3.3 ┫13 28┣ P2.7 ; T0 P3.4 ┫14 27┣ P2.6 ; T1 P3.5 ┫15 26┣ P2.5 ; -WR P3.6 ┫16 25┣ P2.4 ; -RD P3.7 ┫17 24┣ P2.3 ; X2 ┫18 23┣ P2.2 ; X1 ┫19 22┣ P2.1 ; GND ┫20 21┣ P2.0 ; ┗━━━━┛ 引脚说明： ①电源引脚 Vcc（40脚）：典型值＋5V。 Vss（20脚）：接低电平。 ②外部晶振 X1、X2分别与晶体两端相连接。当采用外部时钟信号时，X2接振荡信号，X1接地 。 ③输入输出口引脚： P0口：I/O 双向口。作输入口时，应先软件置“ 1” 。 P1口：I/O 双向口。作输入口时，应先软件置“ 1” 。 P2口：I/O 双向口。作输入口时，应先软件置“ 1” 。 P3口：I/O 双向口。作输入口时，应先软件置“ 1” 。 ④控制引脚： RST/Vpd、ALE/-PROG、-PSEN、-EA/Vpp 组成了 MSC-51的控制总线。 RST/Vpd（9脚）：复位信号输入端（高电平有效）。 第二功能：加+5V 备用电源，可以实现掉电保护 RAM 信息不丢失。 ALE/-PROG(30脚）：地址锁存信号输出端。 第二功能：编程脉冲输入。 -PSEN（29脚）：外部程序存储器读选通信号。 -EA/Vpp(31脚）：外部程序存储器使能端。 第二功能：编程电压输入端（+21V）。 ;98c2051外部引脚图：（可以直接拷入 ASM 程序文件中，作注释使用，十分方便） ; ; ┏━┓┏━┓ ; RET ┫1 ┗┛20┣ Vcc ; RXD P3.0 ┫2 19┣ P1.7 ; TXD P3.1 ┫3 18┣ P1.6 ; -INT0 P3.2 ┫6 17┣ P1.5 ; -INT1 P3.3 ┫7 16┣ P1.4 ; T0 P3.4 ┫8 15┣ P1.3 ; T1 P3.5 ┫9 14┣ P1.2 ; P3.7 ┫11 13┣ P1.1 A1(+) ; X1 ┫4 12┣ P1.0 A0(-) ; X2 ┫5 10┣ GND ; ┗━━━━┛ — — — — — — — —...
