8章5基坑H型钢支撑施工方案

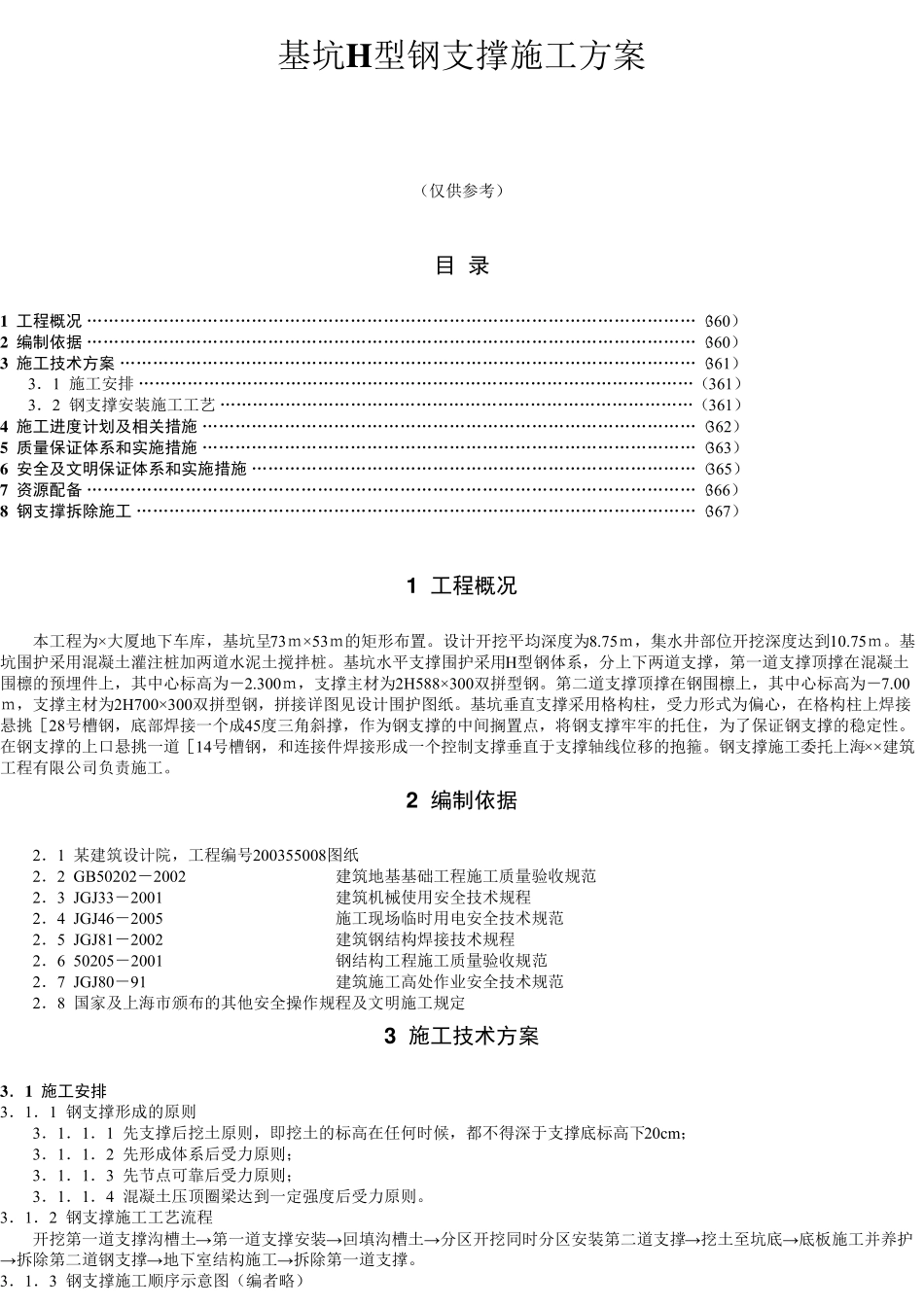

8章5基坑H型钢支撑施工方案_第1页
1/7

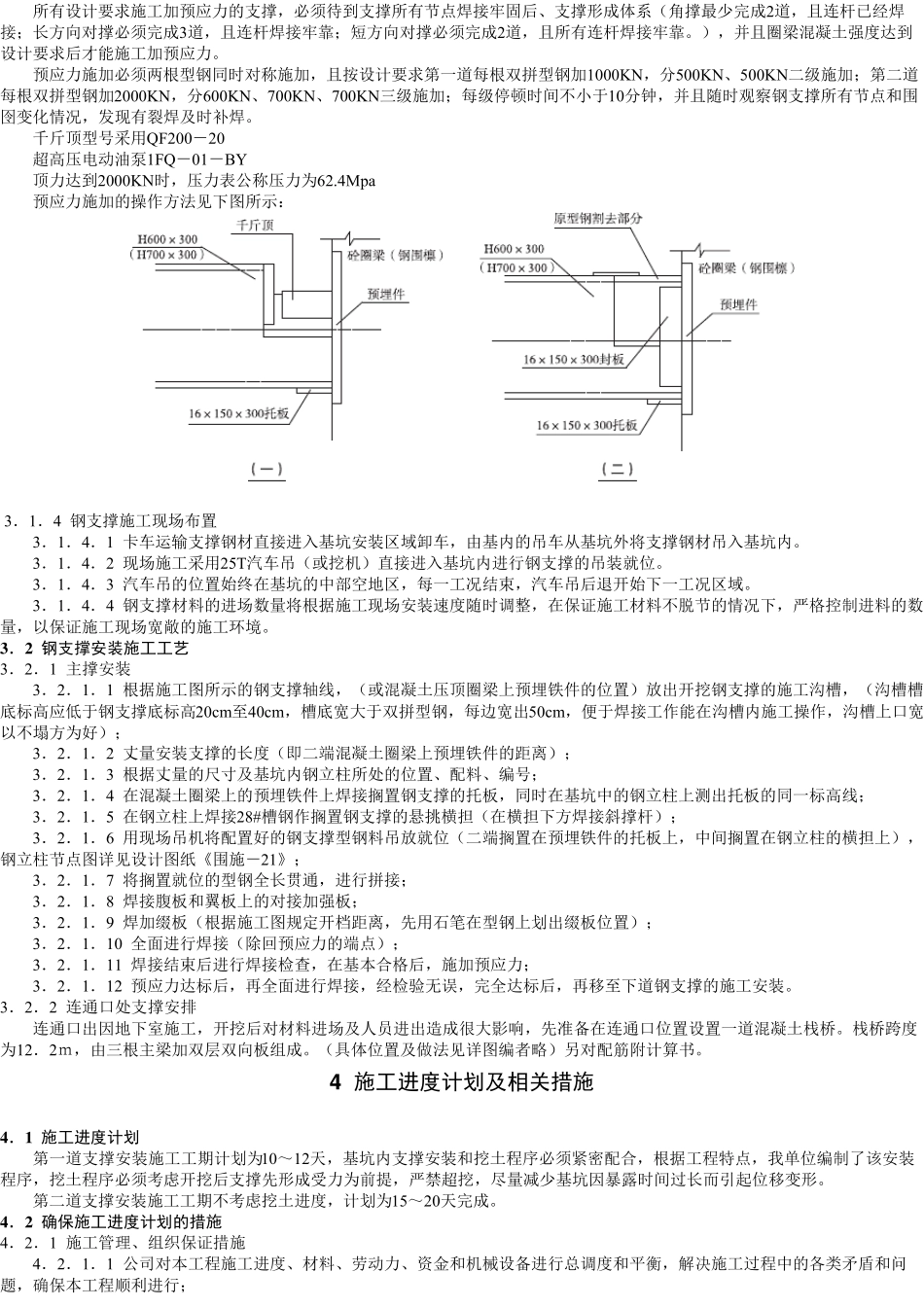

8章5基坑H型钢支撑施工方案_第2页
2/7

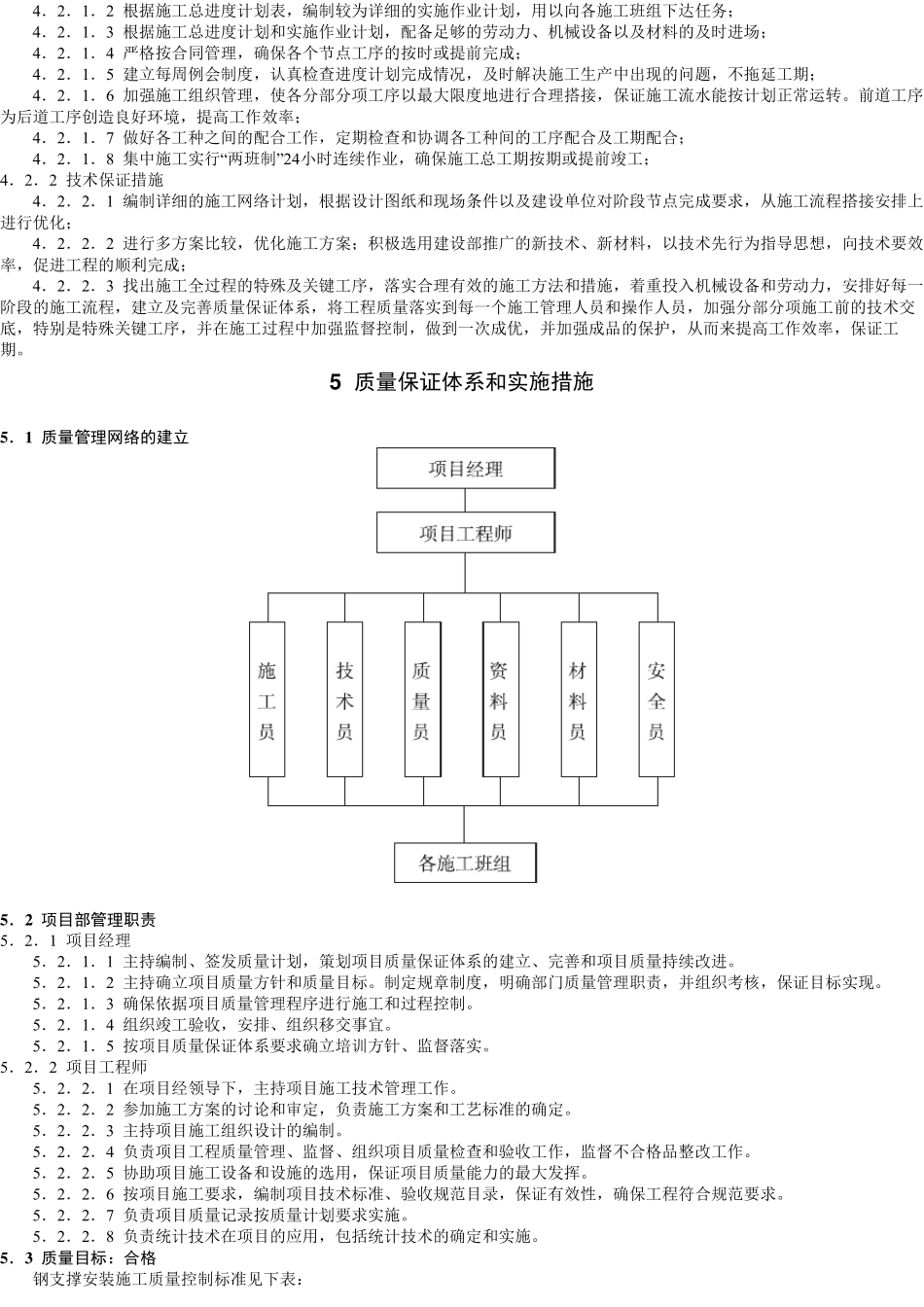

8章5基坑H型钢支撑施工方案_第3页
3/7
基坑H 型钢支撑施工方案(仅供参考)目 录1 工程概况 …………………………………………………………………………………………………(360)2 编制依据 …………………………………………………………………………………………………(360)3 施工技术方案 ……………………………………………………………………………………………(361)3.1 施工安排 …………………………………………………………………………………………(361)3.2 钢支撑安装施工工艺 ……………………………………………………………………………(361)4 施工进度计划及相关措施 ………………………………………………………………………………(362)5 质量保证体系和实施措施 ………………………………………………………………………………(363)6 安全及文明保证体系和实施措施 ………………………………………………………………………(365)7 资源配备 …………………………………………………………………………………………………(366)8 钢支撑拆除施工 …………………………………………………………………………………………(367)1 工程概况本工程为×大厦地下车库,基坑呈73m×53m的矩形布置。设计开挖平均深度为8.75m,集水井部位开挖深度达到10.75m。基坑围护采用混凝土灌注桩加两道水泥土搅拌桩。基坑水平支撑围护采用H型钢体系,分上下两道支撑,第一道支撑顶撑在混凝土围檩的预埋件上,其中心标高为-2.300m,支撑主材为2H588×300双拼型钢。第二道支撑顶撑在钢围檩上,其中心标高为-7.00m,支撑主材为2H700×300双拼型钢,拼接详图见设计围护图纸。基坑垂直支撑采用格构柱,受力形式为偏心,在格构柱上焊接悬挑[28号槽钢,底部焊接一个成45度三角斜撑,作为钢支撑的中间搁置点,将钢支撑牢牢的托住,为了保证钢支撑的稳定性。在钢支撑的上口悬挑一道[14号槽钢,和连接件焊接形成一个控制支撑垂直于支撑轴线位移的抱箍。钢支撑施工委托上海××建筑工程有限公司负责施工。2 编制依据2.1 某建筑设计院,工程编号200355008图纸2.2 GB50202-2002建筑地基基础工程施工质量验收规范2.3 JGJ33-2001建筑机械使用安全技术规程2.4 JGJ46-2005施工现场临时用电安全技术规范2.5 JGJ81-2002建筑钢结构焊接技术规程2.6 50205-2001钢结构工程施工质量验收规范2.7 JGJ80-91建筑施工高处作业安全技术规范2...
