《数字电子技术》课程设计报告 8 路 智 力 抢 答 器 设 计 与 制 作 设计要求： 1 、可同时供 8 名选手或 8 个代表队参加比赛； 2 、主持人控制系统的清零（编号显示数码管灭灯）和抢答的开始； 3 、抢答器具有数据锁存和显示的功能； 4 、抢答器具有定时抢答的功能，且一次抢答的时间可以由主持人设定； 5 、具有报警功能

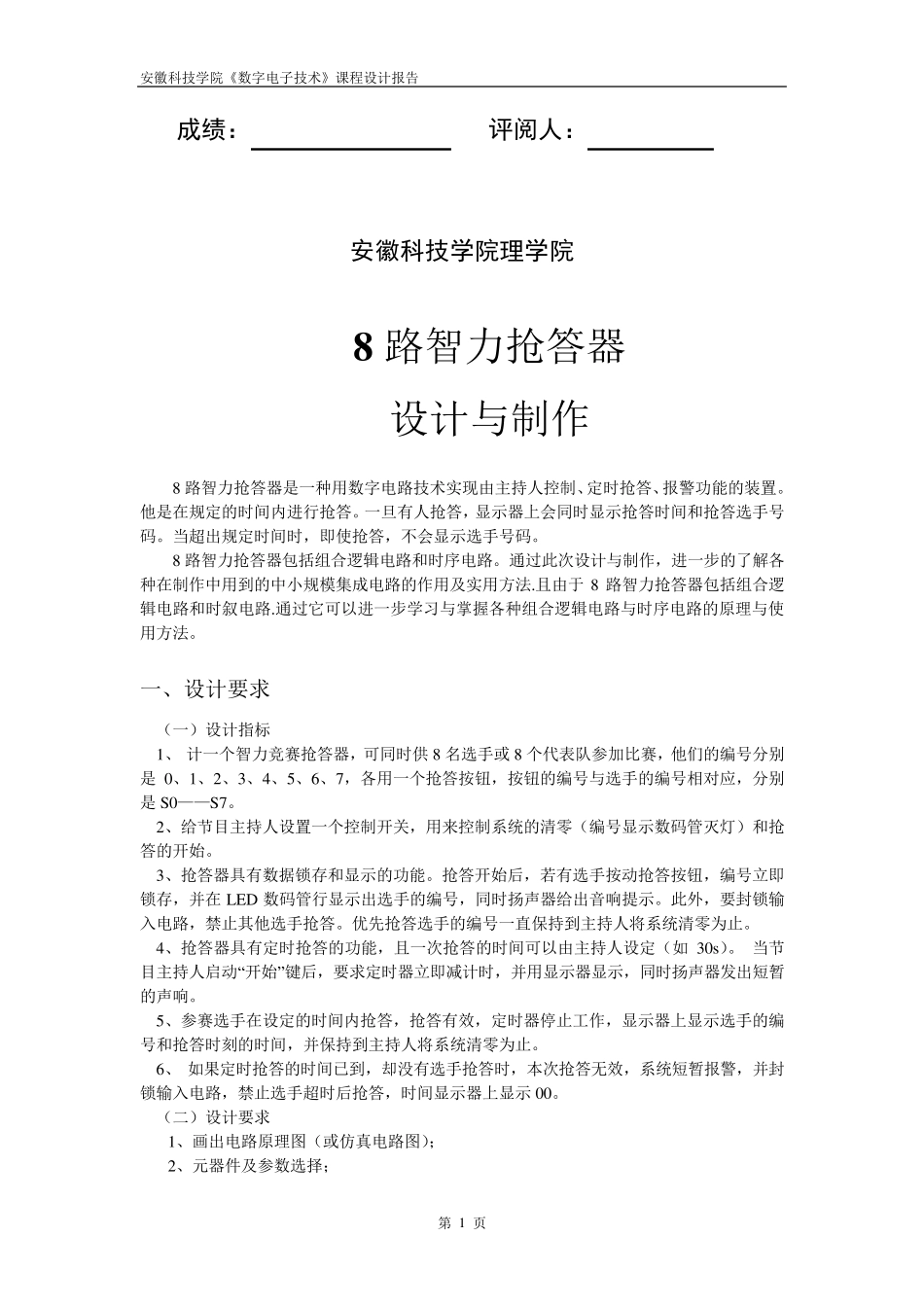

设计人： 梅 芳 婷 学号： 1 8 8 1 0 8 0 2 1 5 专业： 0 8 计算机 班级： 2 安徽科技学院《数字电子技术》课程设计报告 第 页 1 成绩： 评阅人： 安徽科技学院理学院 8 路智力抢答器 设计与制作 8 路智力抢答器是一种用数字电路技术实现由主持人控制、定时抢答、报警功能的装置
他是在规定的时间内进行抢答
一旦有人抢答，显示器上会同时显示抢答时间和抢答选手号码
当超出规定时间时，即使抢答，不会显示选手号码
8 路智力抢答器包括组合逻辑电路和时序电路
通过此次设计与制作，进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法
且由于 8 路智力抢答器包括组合逻辑电路和时叙电路
通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法
一、设计要求 （一）设计指标 1、 计一个智力竞赛抢答器，可同时供 8 名选手或 8 个代表队参加比赛，他们的编号分别是 0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是 S0——S7
2、给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始
3、抢答器具有数据锁存和显示的功能
抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在 LED 数码管行显示出选手的编号，同时扬声器给出音响提示
此外，要封锁输入电路，禁止其他选手抢答
优先抢答选手的编号一直保持到主持人将系统清零为止
4、抢答器具有
