8路抢答器设计八路智力竞赛抢答器

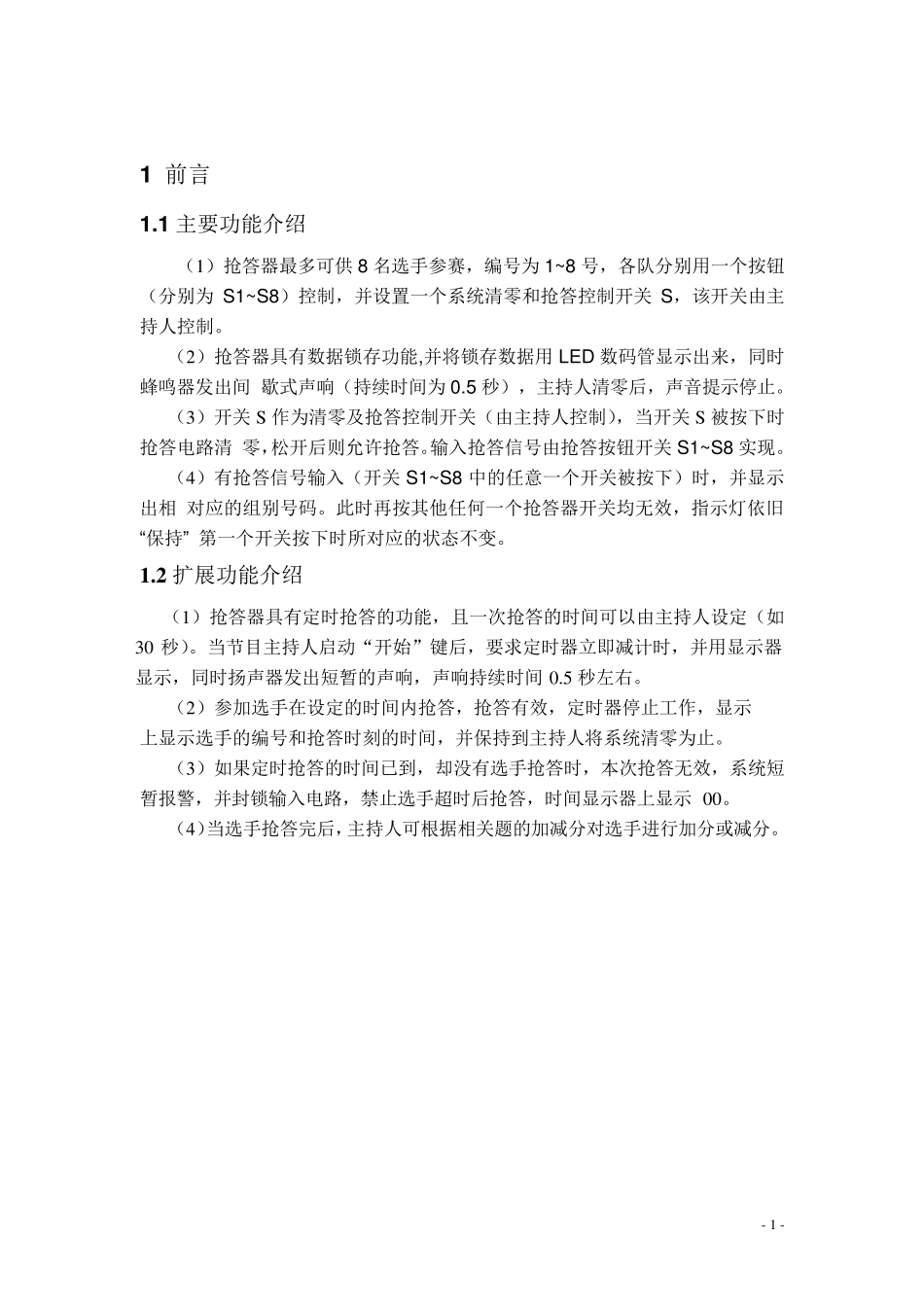

8路抢答器设计八路智力竞赛抢答器_第1页
1/18

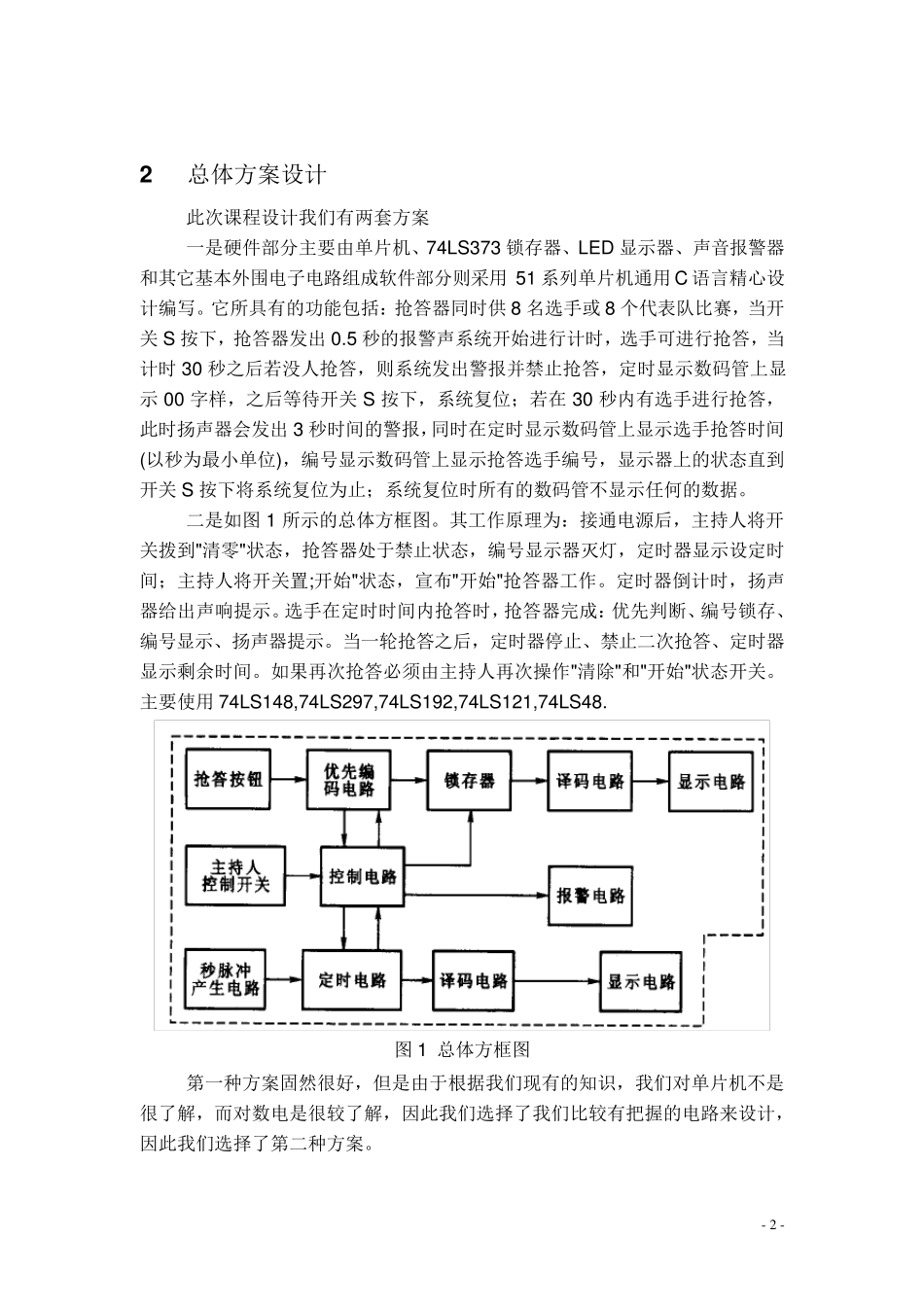

8路抢答器设计八路智力竞赛抢答器_第2页
2/18

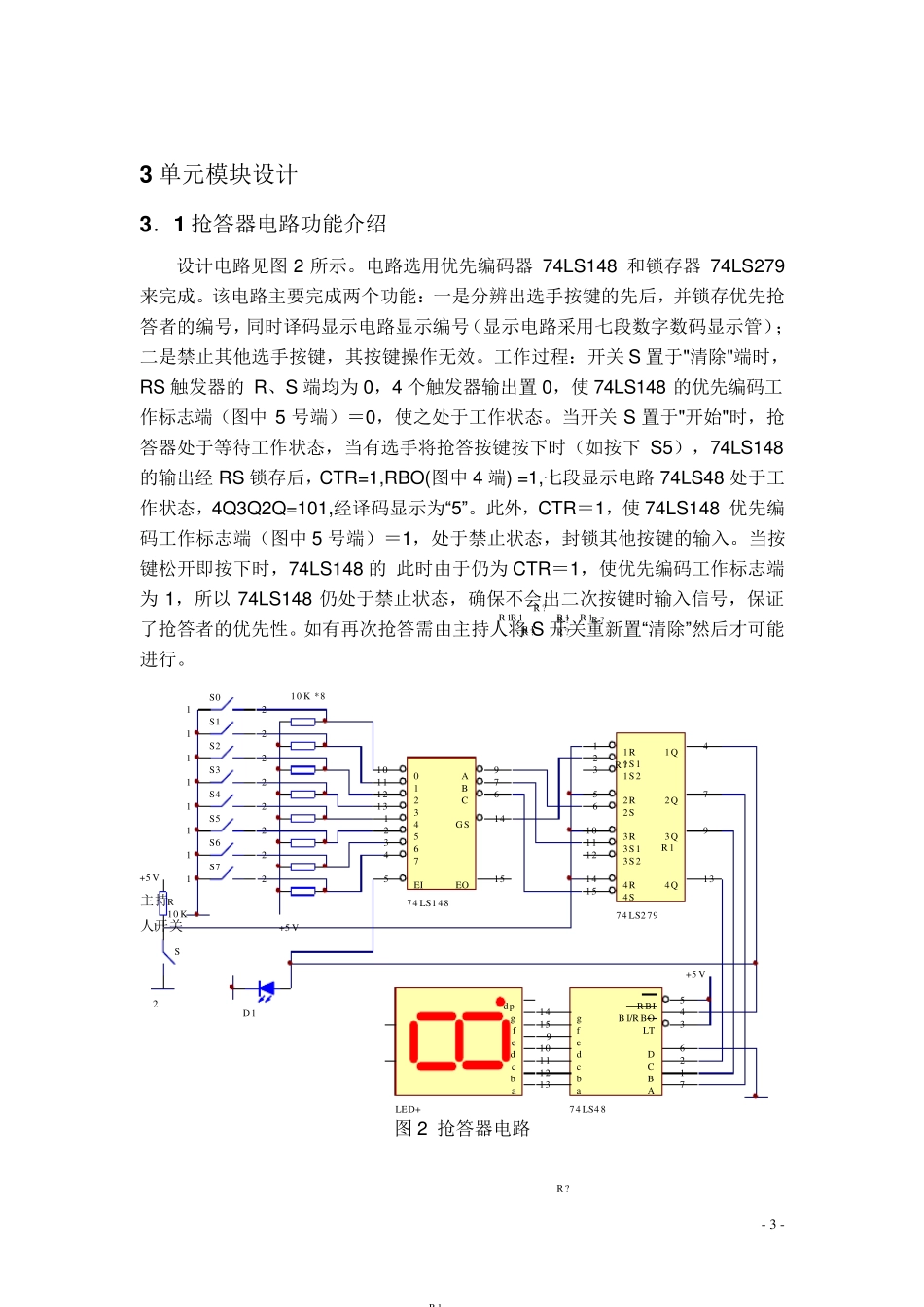

8路抢答器设计八路智力竞赛抢答器_第3页
3/18
- 1 - 1 前言 1 .1 主要功能介绍 (1)抢答器最多可供 8 名选手参赛,编号为 1~8 号,各队分别用一个按钮(分别为 S1~S8)控制,并设置一个系统清零和抢答控制开关 S,该开关由主持人控制。 (2)抢答器具有数据锁存功能,并将锁存数据用 LED 数码管显示出来,同时蜂鸣器发出间 歇式声响(持续时间为 0.5 秒),主持人清零后,声音提示停止。 (3)开关 S 作为清零及抢答控制开关(由主持人控制),当开关 S 被按下时抢答电路清 零,松开后则允许抢答。输入抢答信号由抢答按钮开关 S1~S8 实现。 (4)有抢答信号输入(开关 S1~S8 中的任意一个开关被按下)时,并显示出相 对应的组别号码。此时再按其他任何一个抢答器开关均无效,指示灯依旧“保持” 第一个开关按下时所对应的状态不变。 1 .2 扩展功能介绍 (1)抢答器具有定时抢答的功能,且一次抢答的时间可以由主持人设定(如30 秒)。当节目主持人启动“开始”键后,要求定时器立即减计时,并用显示器显示,同时扬声器发出短暂的声响,声响持续时间 0.5 秒左右。 (2)参加选手在设定的时间内抢答,抢答有效,定时器停止工作,显示 上显示选手的编号和抢答时刻的时间,并保持到主持人将系统清零为止。 (3)如果定时抢答的时间已到,却没有选手抢答时,本次抢答无效,系统短暂报警,并封锁输入电路,禁止选手超时后抢答,时间显示器上显示 00。 (4)当选手抢答完后,主持人可根据相关题的加减分对选手进行加分或减分。 - 2 - 2 总体方案设计 此次课程设计我们有两套方案 一是硬件部分主要由单片机、74LS373 锁存器、LED 显示器、声音报警器和其它基本外围电子电路组成软件部分则采用 51 系列单片机通用 C 语言精心设计编写。它所具有的功能包括:抢答器同时供 8 名选手或 8 个代表队比赛,当开关 S 按下,抢答器发出 0.5 秒的报警声系统开始进行计时,选手可进行抢答,当计时 30 秒之后若没人抢答,则系统发出警报并禁止抢答,定时显示数码管上显示 00 字样,之后等待开关 S 按下,系统复位;若在 30 秒内有选手进行抢答,此时扬声器会发出 3 秒时间的警报,同时在定时显示数码管上显示选手抢答时间(以秒为最小单位),编号显示数码管上显示抢答选手编号,显示器上的状态直到开关 S 按下将系统复位为止;系统复位时所有的数码管不显示任何的数据。 二是如图 1 所示的总体方框图。其工作原理为:接通电源后,...
