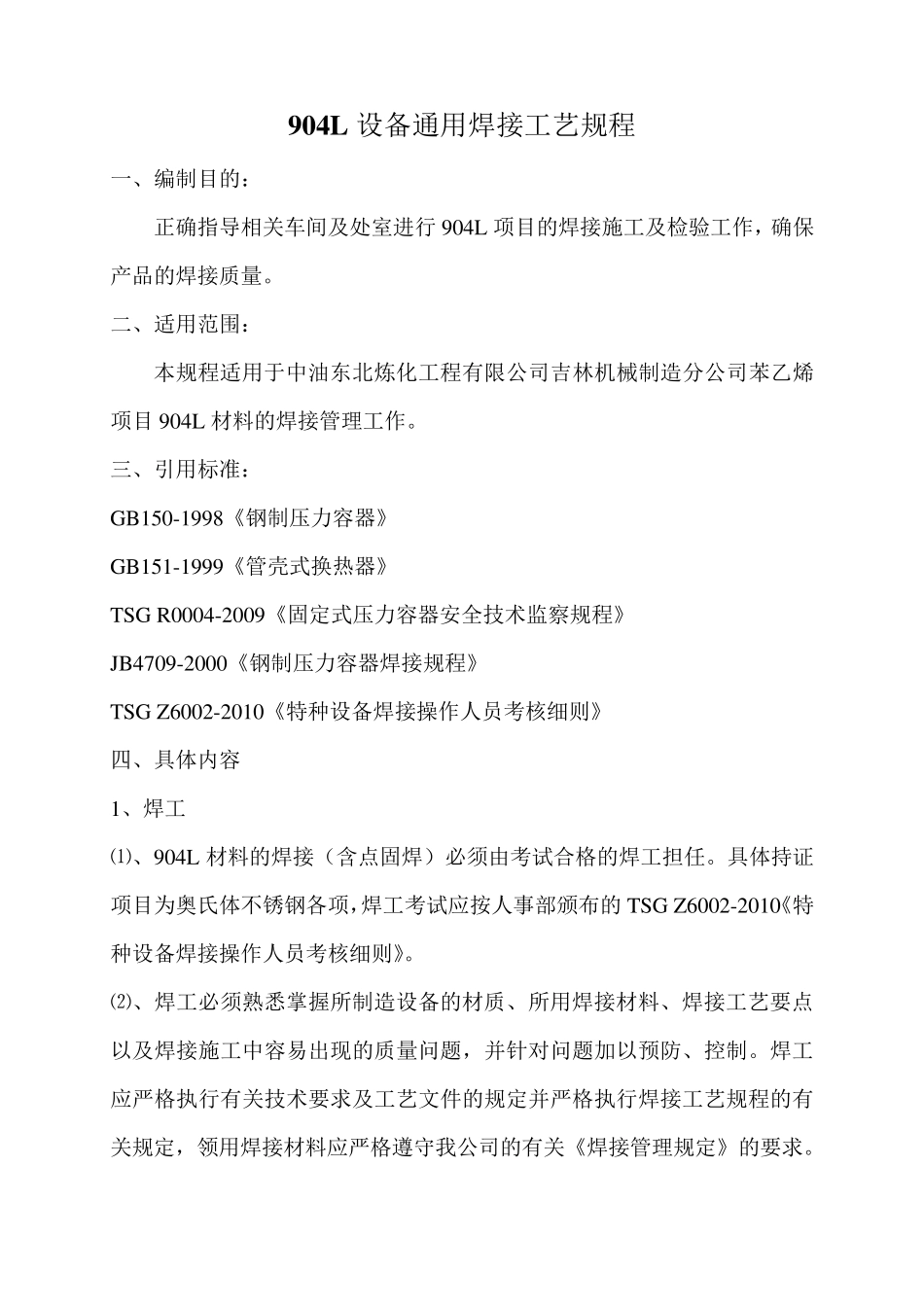

904L 设备通用焊接工艺规程 一、编制目的: 正确指导相关车间及处室进行904L 项目的焊接施工及检验工作,确保产品的焊接质量。 二、适用范围: 本规程适用于中油东北炼化工程有限公司吉林机械制造分公司苯乙烯项目904L 材料的焊接管理工作。 三、引用标准: GB150-1998《钢制压力容器》 GB151-1999《管壳式换热器》 TSG R0004-2009《固定式压力容器安全技术监察规程》 JB4709-2000《钢制压力容器焊接规程》 TSG Z6002-2010《特种设备焊接操作人员考核细则》 四、具体内容 1、焊工 ⑴、904L 材料的焊接(含点固焊)必须由考试合格的焊工担任。具体持证项目为奥氏体不锈钢各项,焊工考试应按人事部颁布的TSG Z6002-2010《特种设备焊接操作人员考核细则》。 ⑵、焊工必须熟悉掌握所制造设备的材质、所用焊接材料、焊接工艺要点以及焊接施工中容易出现的质量问题,并针对问题加以预防、控制。焊工应严格执行有关技术要求及工艺文件的规定并严格执行焊接工艺规程的有关规定,领用焊接材料应严格遵守我公司的有关《焊接管理规定》的要求。 ⑶、焊工应熟悉自己所持有的焊接持证项目,对没有持证项目的焊接部位不允许进行施焊。 ⑷、焊工应对当天所从事的焊接工作在施工卡上认真填写并填写相应的施焊记录。 2、焊接材料 ⑴、904L 焊接材料包括焊条、焊丝等。焊接材料必须具有产品质量合格证明书,并符合相应标准的规定。在使用过程中,应严格执行《焊接管理规定》的各项规定。 ⑵、904L 焊接材料应满足图样的技术要求,并按 JB4708 及 GB151 规定通过焊接工艺评定。 ⑶、焊条按公司相关规定进行烘干、保温。焊丝需去除油、锈,保护气体应保持干燥。焊接材料的贮存库应保持干燥,相对湿度不得大于 60%。 3、焊前准备 ⑴、焊接坡口应保持平整、清洁,表面不得有裂纹、分层、夹杂等缺陷,坡口型式及尺寸应符合相关规定要求。 ⑵、定位焊与正式施焊前,应用丙酮以及不锈钢丝刷将焊接坡口及两侧各20-30 ㎜内的油、水、锈、污物、氧化皮等清除干净 。并在100 ㎜范 围 内还应涂 上白 垩 粉 ,以防 止 焊接飞 溅 粘 附 在焊缝 区 域 。 ⑶、定位焊前应检 查 坡口尺寸,并控 制 组 对质量( 包括焊缝 根 部间 隙 及错变 量等),确 认符合技术标准规定和 工艺要求后 方 可 进行定位焊。 ⑷、定位焊应采 用与产品正式焊接时 相同 的焊材和 焊接工艺规范 。定位焊应在坡口内引 弧 。...
