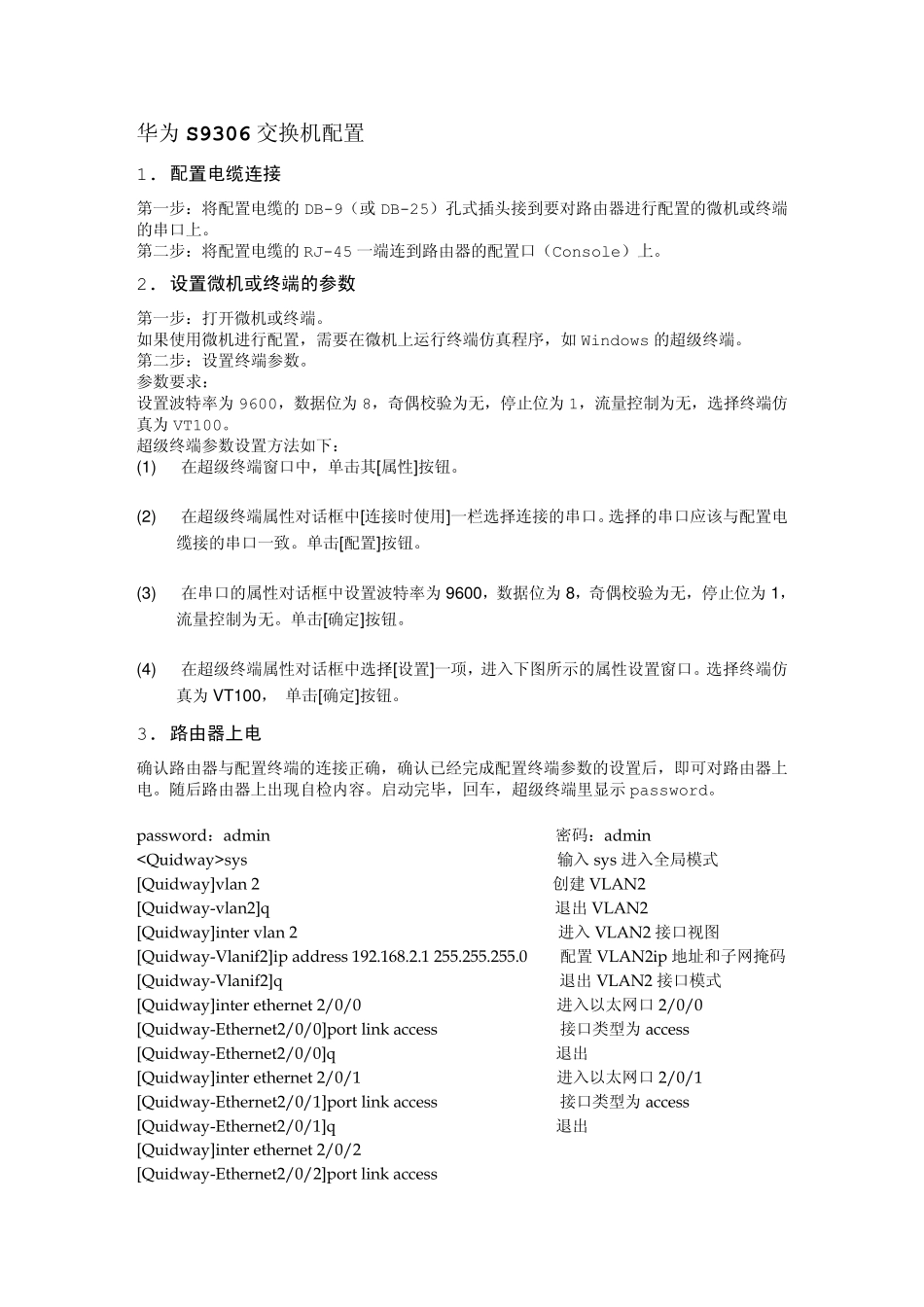

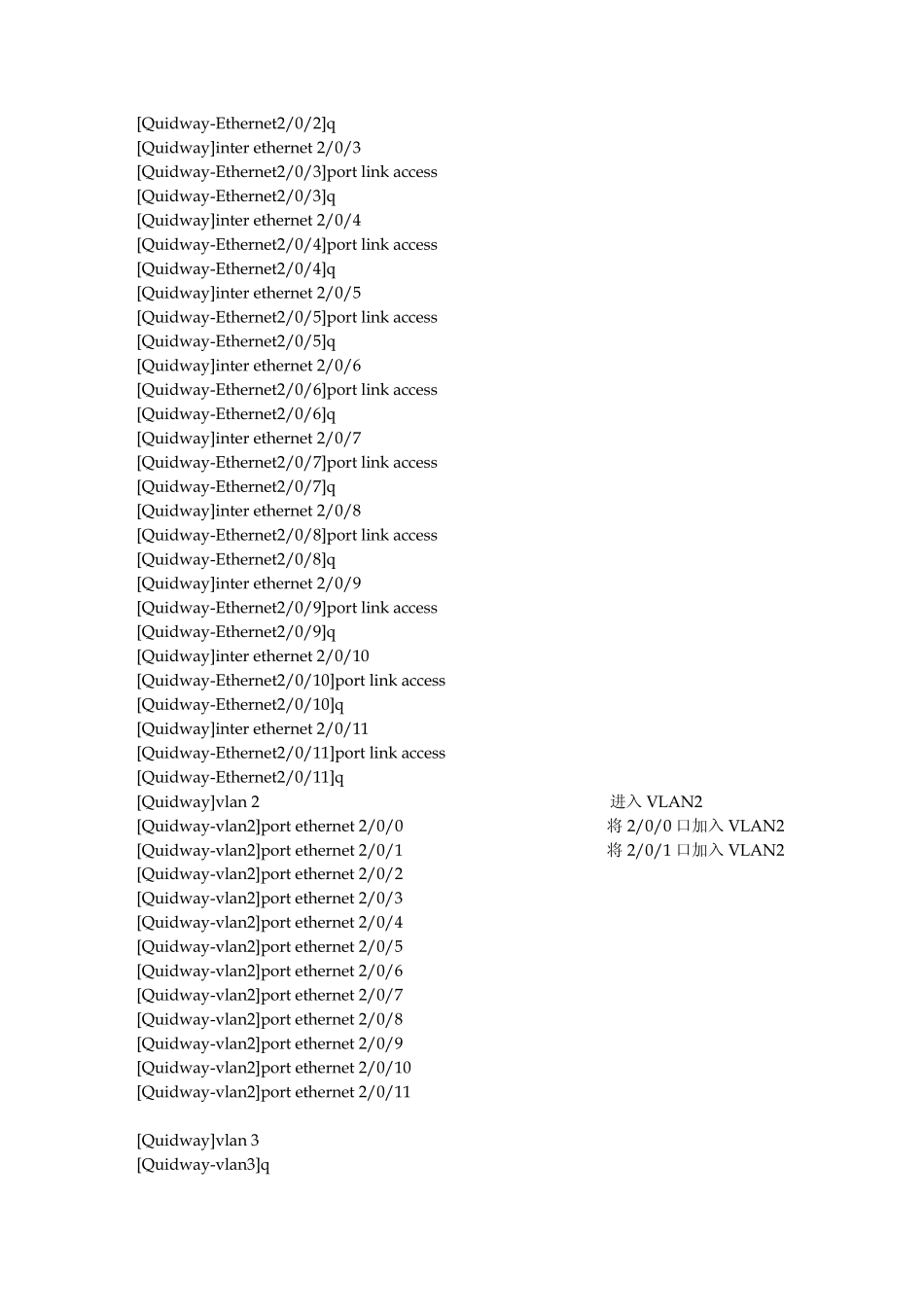

华为S9306 交换机配置 1. 配置电缆连接 第一步：将配置电缆的DB-9（或DB-25）孔式插头接到要对路由器进行配置的微机或终端的串口上。 第二步：将配置电缆的RJ-45 一端连到路由器的配置口（Console）上。 2. 设置微机或终端的参数 第一步：打开微机或终端。 如果使用微机进行配置，需要在微机上运行终端仿真程序，如 Windows 的超级终端。 第二步：设置终端参数。 参数要求： 设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，选择终端仿真为VT100。 超级终端参数设置方法如下： (1) 在超级终端窗口中，单击其[属性]按钮。 (2) 在超级终端属性对话框中[连接时使用]一栏选择连接的串口。选择的串口应该与配置电缆接的串口一致。单击[配置]按钮。 (3) 在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无。单击[确定]按钮。 (4) 在超级终端属性对话框中选择[设置]一项，进入下图所示的属性设置窗口。选择终端仿真为VT100， 单击[确定]按钮。 3. 路由器上电 确认路由器与配置终端的连接正确，确认已经完成配置终端参数的设置后，即可对路由器上电。随后路由器上出现自检内容。启动完毕，回车，超级终端里显示 password。 password：admin 密码：admin sys 输入 sys 进入全局模式 [Quidway]vlan 2 创建 VLAN2 [Quidway-vlan2]q 退出 VLAN2 [Quidway]inter vlan 2 进入 VLAN2 接口视图 [Quidway-Vlanif2]ip address 192.168.2.1 255.255.255.0 配置VLAN2ip 地址和子网掩码 [Quidway-Vlanif2]q 退出 VLAN2 接口模式 [Quidway]inter ethernet 2/0/0 进入以太网口2/0/0 [Quidway-Ethernet2/0/0]port link access 接口类型为access [Quidway-Ethernet2/0/0]q 退出 [Quidway]inter ethernet 2/0/1 进入以太网口2/0/1 [Quidway-Ethernet2/0/1]port link access 接口类型为access [Quidway-Ethernet2/0/1]q 退出 [Quidway]inter ethernet 2/0/2 [Quidway-Ethernet2/0/2]port link access [Quidway-Ethernet2/0/2]q [Quidway]inter ethernet 2/0/3 [Quidway-Ethernet2/0/3]port link access [Quidway-Ethernet2/0/3]q [Quidway]inter ethernet 2/0/4 [Quidway-Ethernet2/0/4]port link access [Quidway-Ethernet2/0/4]q [Quidway]inter ethernet 2/0/5 [Quidway-Ethernet2/0/5]por...
