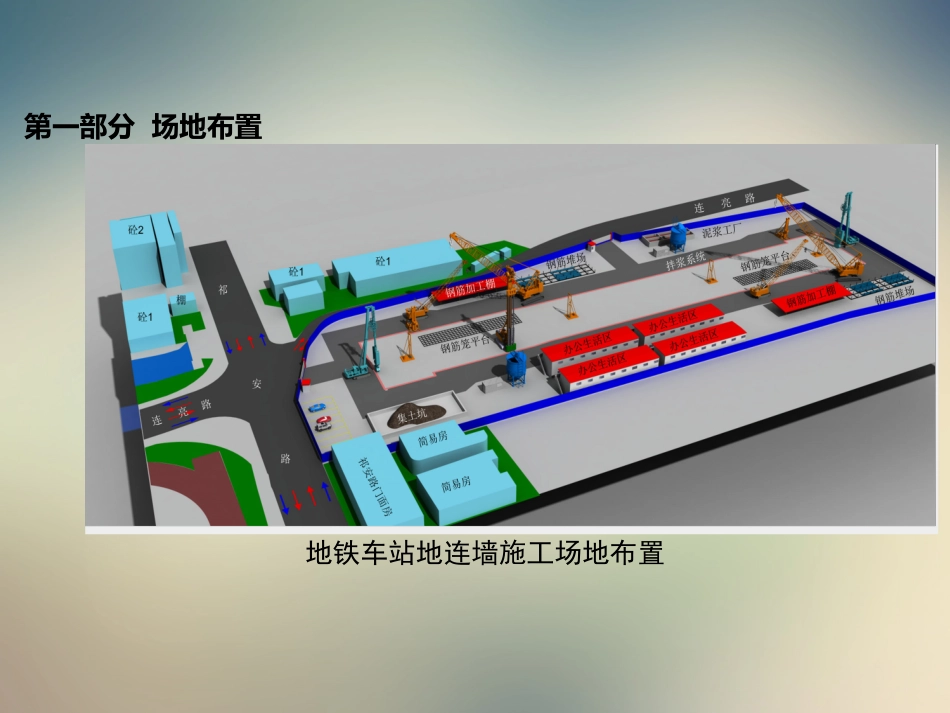

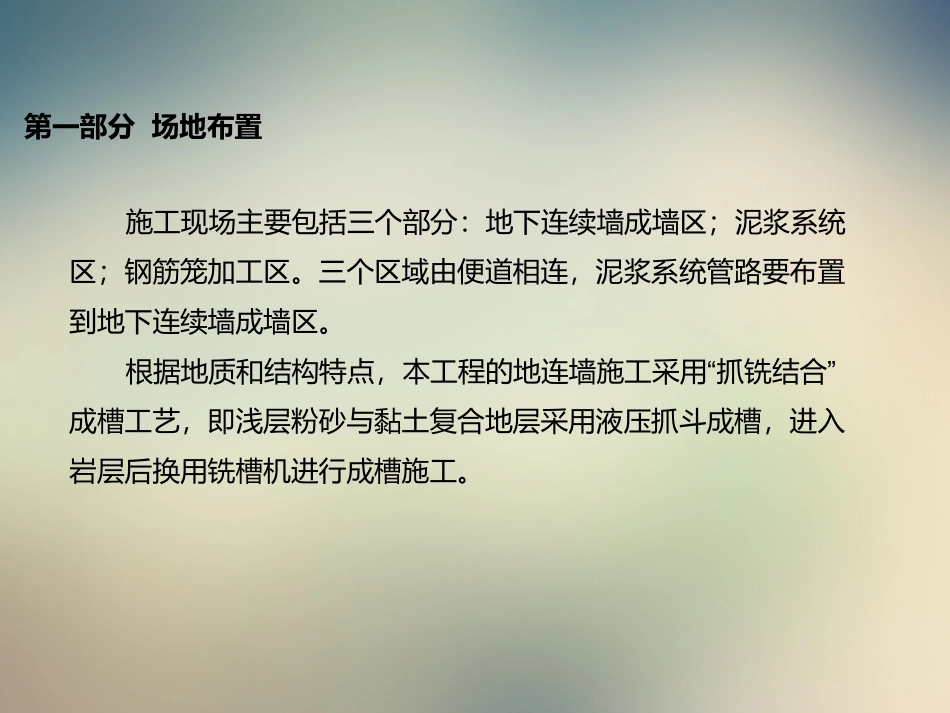

October24,2024地连墙施工技术第一部分场地布置施工现场主要包括三个部分：地下连续墙成墙区；泥浆系统区；钢筋笼加工区。三个区域由便道相连，泥浆系统管路要布置到地下连续墙成墙区。“”根据地质和结构特点，本工程的地连墙施工采用抓铣结合成槽工艺，即浅层粉砂与黏土复合地层采用液压抓斗成槽，进入岩层后换用铣槽机进行成槽施工。第一部分场地布置地铁车站地连墙施工场地布置第一部分场地布置液压抓斗成槽机双轮铣成槽机■成槽设备第一部分场地布置泥浆系统示意图■泥浆系统第一部分场地布置储水箱浆液搅拌设备第一部分场地布置泥浆筒仓泥浆分离系统泥浆池第一部分场地布置为了尽量减少泥浆系统的占地面积，采用泥浆筒仓与现筑泥浆池相结合的泥浆系统，泥浆的拌制、筛滤和循环主要在泥浆池中完成，储存主要靠泥浆筒仓。泥浆筒仓分为2个相互不联通的系统，筒仓组A存放成槽泥浆，筒仓组B储存的泥浆专门用于清底换浆。第一部分场地布置地连墙钢筋笼加工区原则上设立在地连墙成槽区附近，便于钢筋笼的运输和安装。加工场地在压实原地面的基础上，铺设碎石，浇筑混凝土面层。加工场地尺寸按照最长幅段钢筋笼尺寸设置，钢筋笼以单元槽段为单位整体加工，场地能同时加工两个槽段的钢筋笼。在钢筋加工场地附近设置原材料存放区、半成品加工区、钢筋笼堆放区。■钢筋加工区第一部分场地布置钢筋笼加工区原材存放区半成品加工区第二部分施工工艺施工流程图施工准备设备安装泥浆循环系统抓斗开槽开挖至岩层铣削岩层成槽验收清孔换浆清孔验收原材检测钢筋笼加工钢筋笼下设制浆材料采购配比试验制储泥浆导管下设预埋件安装止水板安装测斜管安装浇筑水下砼第二部分施工工艺导墙是保证地下连续墙位置准确和成槽质量的关键，在施工期间，导墙经常承受钢筋笼、浇注砼用的导管、机械设备等静、动荷载的作用，因而必须认真设计和施工，才能进行地下连续墙的正式施工。◆给成槽机成槽提供导向；◆储存泥浆和防止槽口坍塌；◆作为施工时水平与垂直测量的基准；■导墙制作第二部分施工工艺导墙一般采用现浇钢筋混凝土结构，也有钢制的或预制钢筋混凝土的装配式结构。根据不同土质特点进行设计施工。┘└——形适用于较差土层┐┌——形适用于较好土层（较为常用）施工槽段常见形式施工槽段常见形式第二部分施工工艺第二部分施工工艺“┘└”型导墙“┐┌”形导墙第二部分施工工艺导墙典型断面第二部分施工工艺◆测量定位、管线刨验根据图纸坐标测量放样出主体结构外边线，通过外边线反出导墙中心线和边线位置，导墙中心线位置和地连墙中心线位置重合。测出地面高程，根据图纸要求测出深度，从而进行导墙开挖。由于基坑开挖时地下连续墙在外侧土压力作用下产生向内的位移和变形，为确保后期基坑结构的净空符合要求，导墙中心线一般会采取外放，外放量根据设计要求以及结构深度综合确定。第二部分施工工艺（导墙制作）测量定位导墙开挖管线刨验第二部分施工工艺◆导墙设置高出地下水位1.5m,墙趾进入原状土层300mm以上，导墙底标高低于地连墙顶标高20cm以上。如导墙施工区域原状土受到破坏、土质松散，墙趾无法进入坚实原状土层，导墙修筑前进行土体加固。◆根据管线图分布图上管线位置，对需切改管线区域上方路面进行破除。并对管线具体位置进行探测。管线破除后，对废气管线截面进行封堵，该区域用水泥土进行回填。第二部分施工工艺◆导墙结构施工钢筋绑扎模板安装砼浇筑第二部分施工工艺混凝土强度达到5mpa后拆除模板。拆模后立即再次检查导墙的中心轴线和净空尺寸以及侧墙砼的浇筑质量，如发现侧墙砼侵入净空或墙体出现空洞应及时修凿或封堵。模板拆除后立即架设木支撑，支撑上下各一道，呈梅花型布置，间距1.0~1.5m。经检查合格后立即进行土方回填，防止导墙位移。在导墙的砼达到设计强度前，禁止任何重型机械和运输设备在其旁边通过，同时在导墙顶翼面上用红油漆作好分幅线并标上幅号，导墙施工缝与地下墙接缝错开。第二部分施工工艺临时支撑素土回填导墙允许偏差项目允许偏差检查频率检查方法范围点数宽度（设计墙厚+30mm~50mm）＜±10mm每幅1尺量垂直度＜H/500每幅1线锤墙面平整度≤5mm每幅1尺...
