Abaqus扩展有限元(XFEM)例子(裂缝发展)

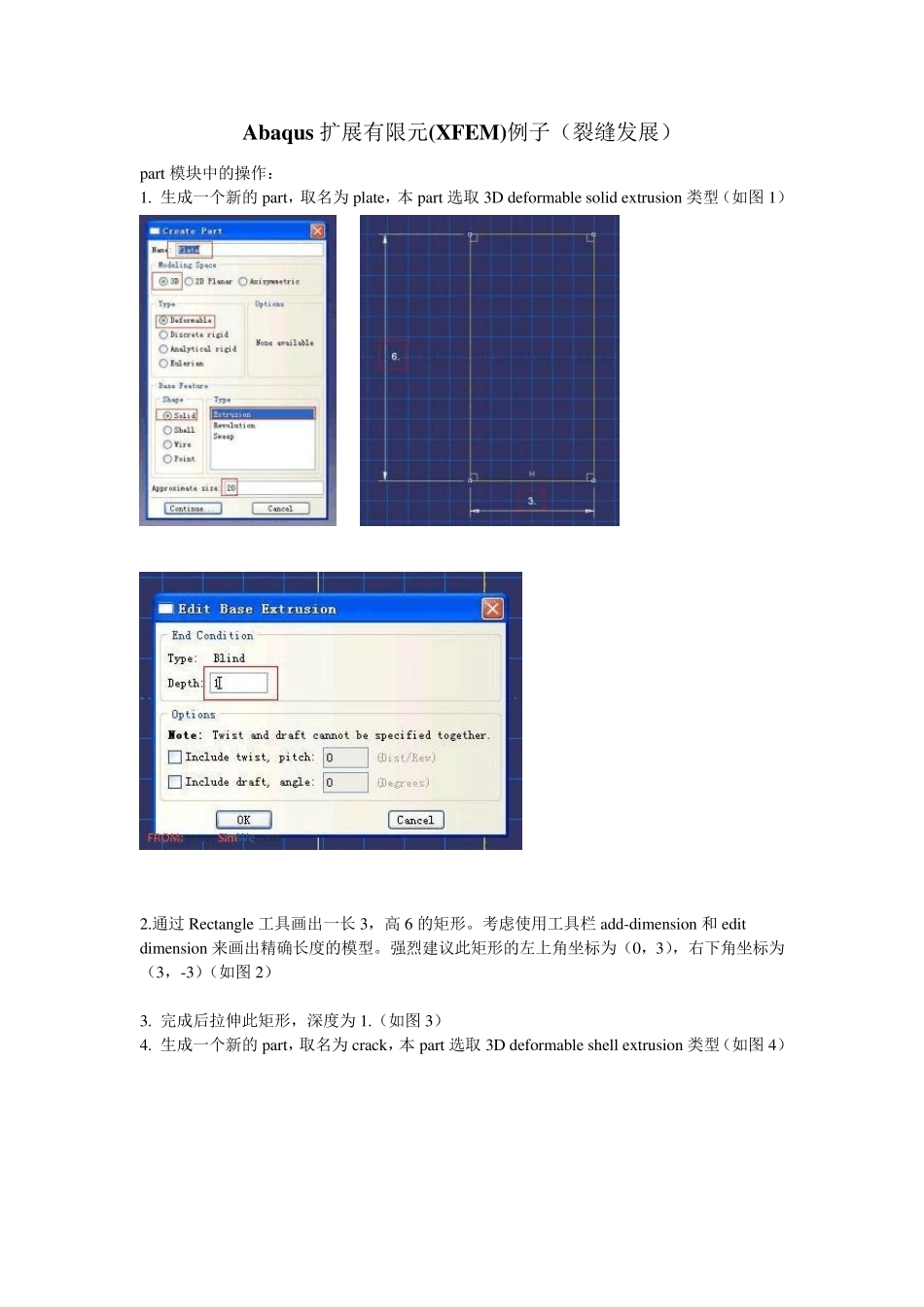

Abaqus扩展有限元(XFEM)例子(裂缝发展)_第1页
1/20

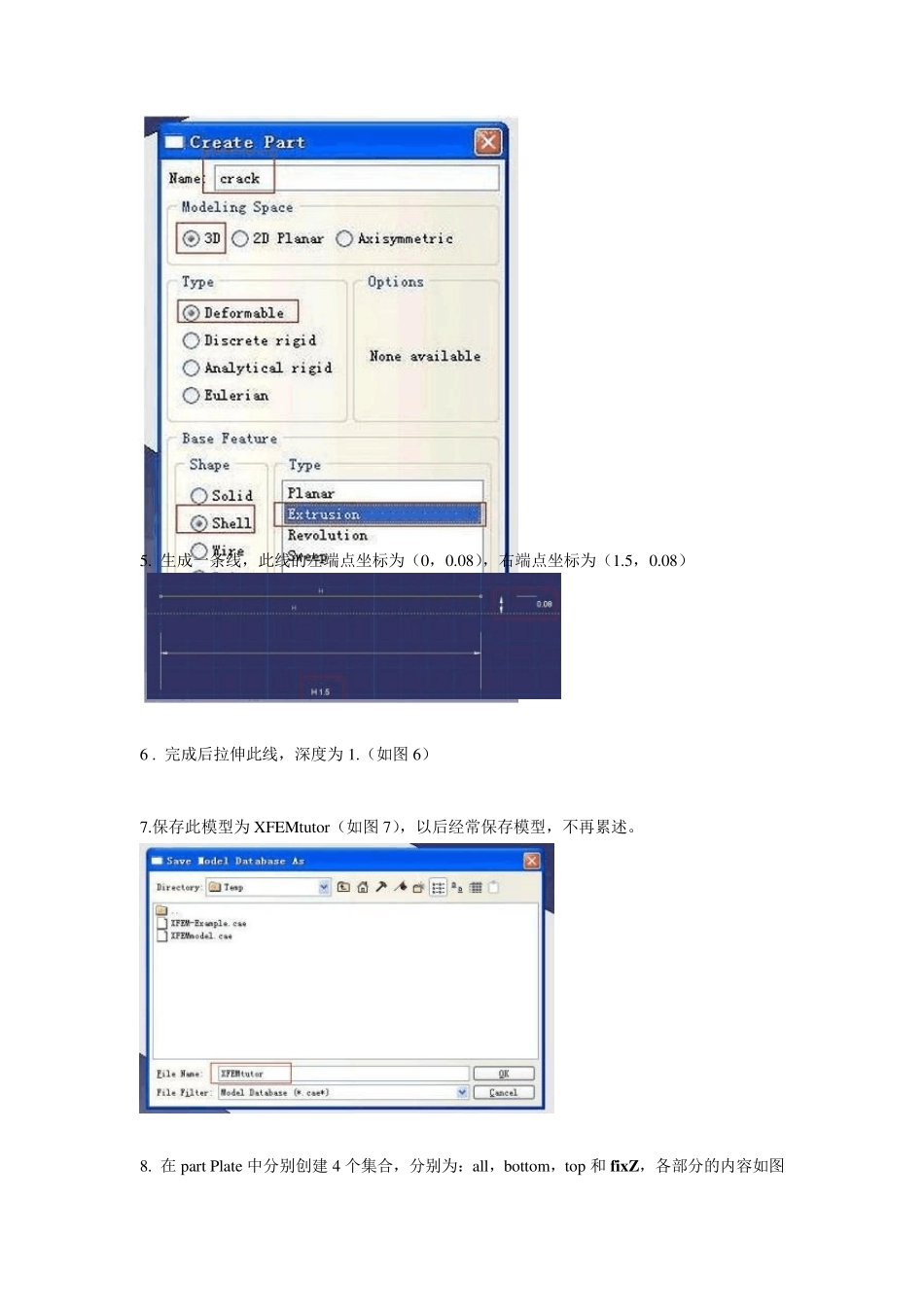

Abaqus扩展有限元(XFEM)例子(裂缝发展)_第2页
2/20

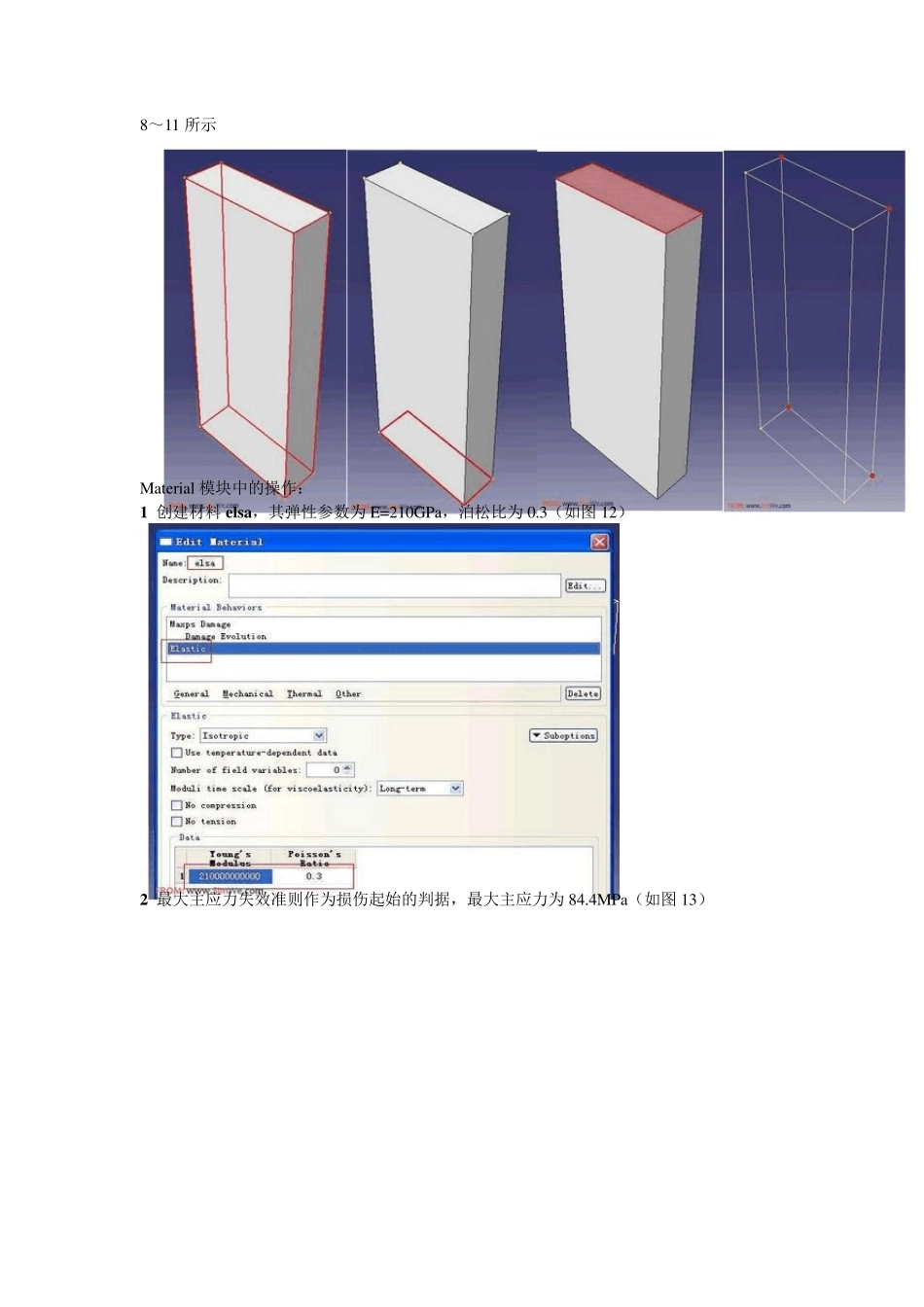

Abaqus扩展有限元(XFEM)例子(裂缝发展)_第3页
3/20
Abaqu s 扩展有限元(XFEM)例子(裂缝发展) part 模块中的操作: 1. 生成一个新的part,取名为plate,本part 选取3D deformable solid ex tru sion 类型(如图1) 2.通过Rectangle 工具画出一长3,高6 的矩形。考虑使用工具栏 add-dimension 和 edit dimension 来画出精确长度的模型。强烈建议此矩形的左上角坐标为(0,3),右下角坐标为(3,-3)(如图2) 3. 完成后拉伸此矩形,深度为1.(如图3) 4. 生成一个新的part,取名为crack,本part 选取3D deformable shell ex tru sion 类型(如图4) 5. 生成一条线,此线的左端点坐标为(0,0.08),右端点坐标为(1.5,0.08) 6 . 完成后拉伸此线,深度为1.(如图6) 7.保存此模型为XFEMtu tor(如图7),以后经常保存模型,不再累述。 8. 在 part Plate 中分别创建 4 个集合,分别为:all,bottom,top 和 fix Z,各部分的内容如图8~11 所示 Material 模块中的操作: 1 创建材料 elsa,其弹性参数为 E=210GPa,泊松比为 0.3(如图 12) 2 最大主应力失效准则作为损伤起始的判据,最大主应力为 84.4MPa(如图 13) 3 .损伤演化选取基于能量的、线性软化的、混合模式的指数损伤演化规律,有关参数为 G1C= G2C= G3C=42200N/m,a=1.(如图 14) 4.创建一个 Solid Homogeneou s 的section,名为 solid(如图 15),此 section 与材料 elsa 相联(如图16),并将此section 赋给plate part(也就是集合all)(如图17) 3 .赋予材料取向,分别如图1 8 ~2 1 所示。 三、划分网格: 网格控制为:Hex 型 stru ctu red(如图 22),单元类型为 C3D8R(如图 23)设置 plate 各边的网格种子为 8,26,36(如图 24),各边种子的个数不能改变(如图 25) 四、装配模块:选中 plate 和 crack 两个 part,分别生成 2 个实体(如图 26),生成一个参考点,参考点的坐标为(1.5,-3,0)(如图 27,28)。将参考点的名字改为 db(如图 29,30)。生成集合 bdisp,此集合包含 db 这个点。 五、Interaction 模块中创建约束方程 ce_bot,如图 31 所示 六.Step 模块中的操作: 1.建立个 static 的分析步,如图 32 所示。打开几何非线性开关,如图 33 所示。设置增量步,如图 34 所示。打开解控制,如图 35 和图 36 所示,并进行有关参数的设置,如图 37 和图38 所示。设...
