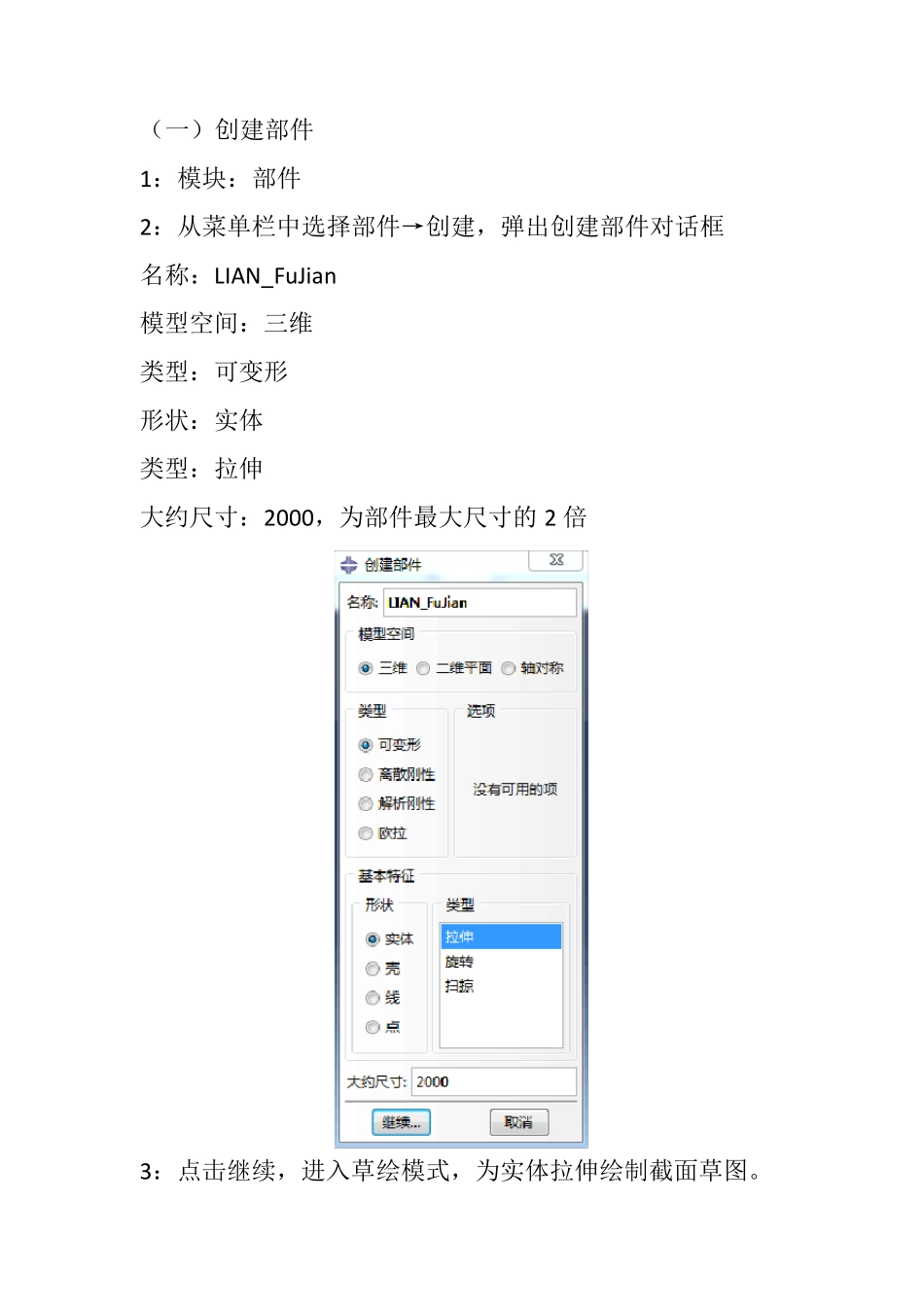

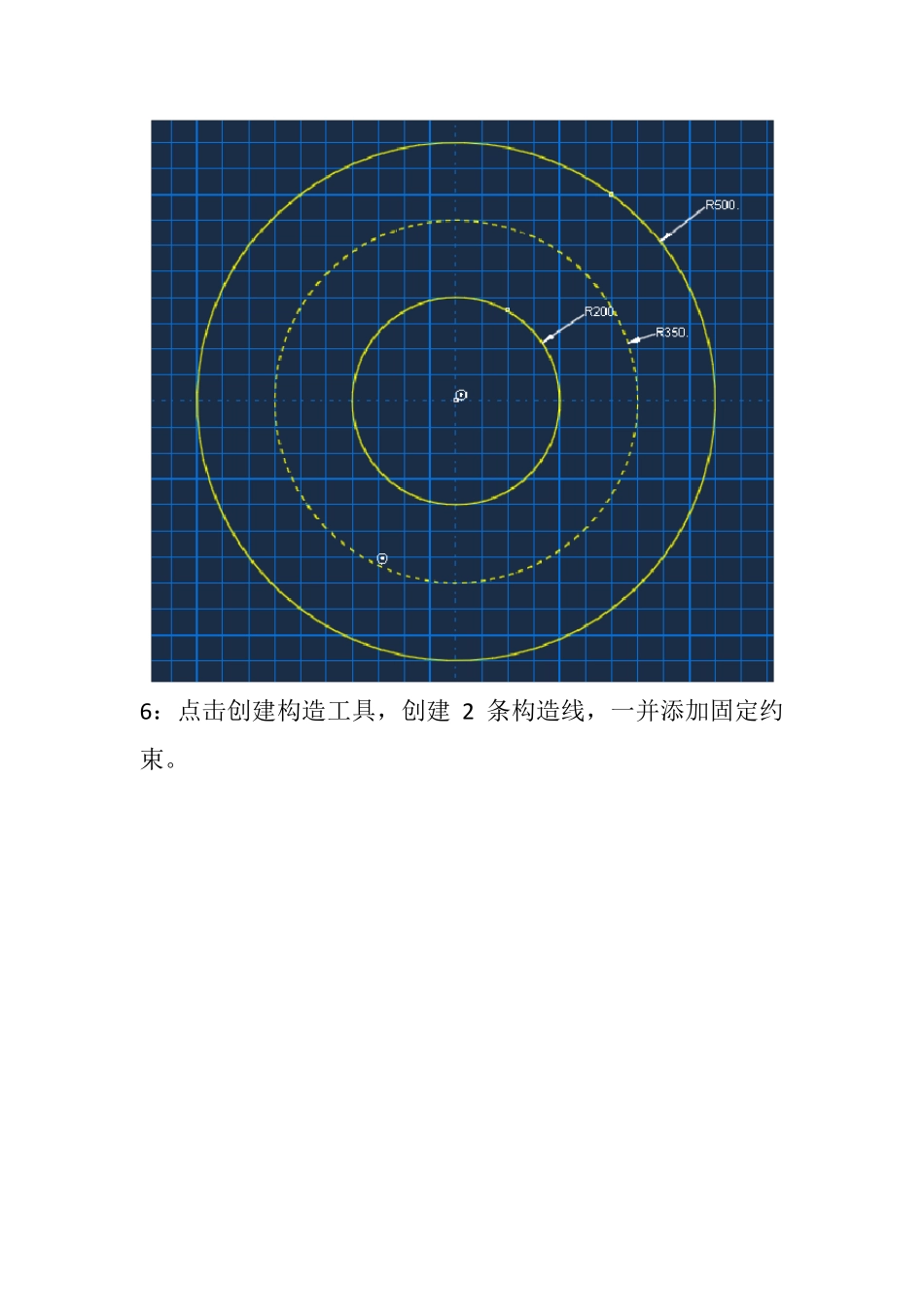

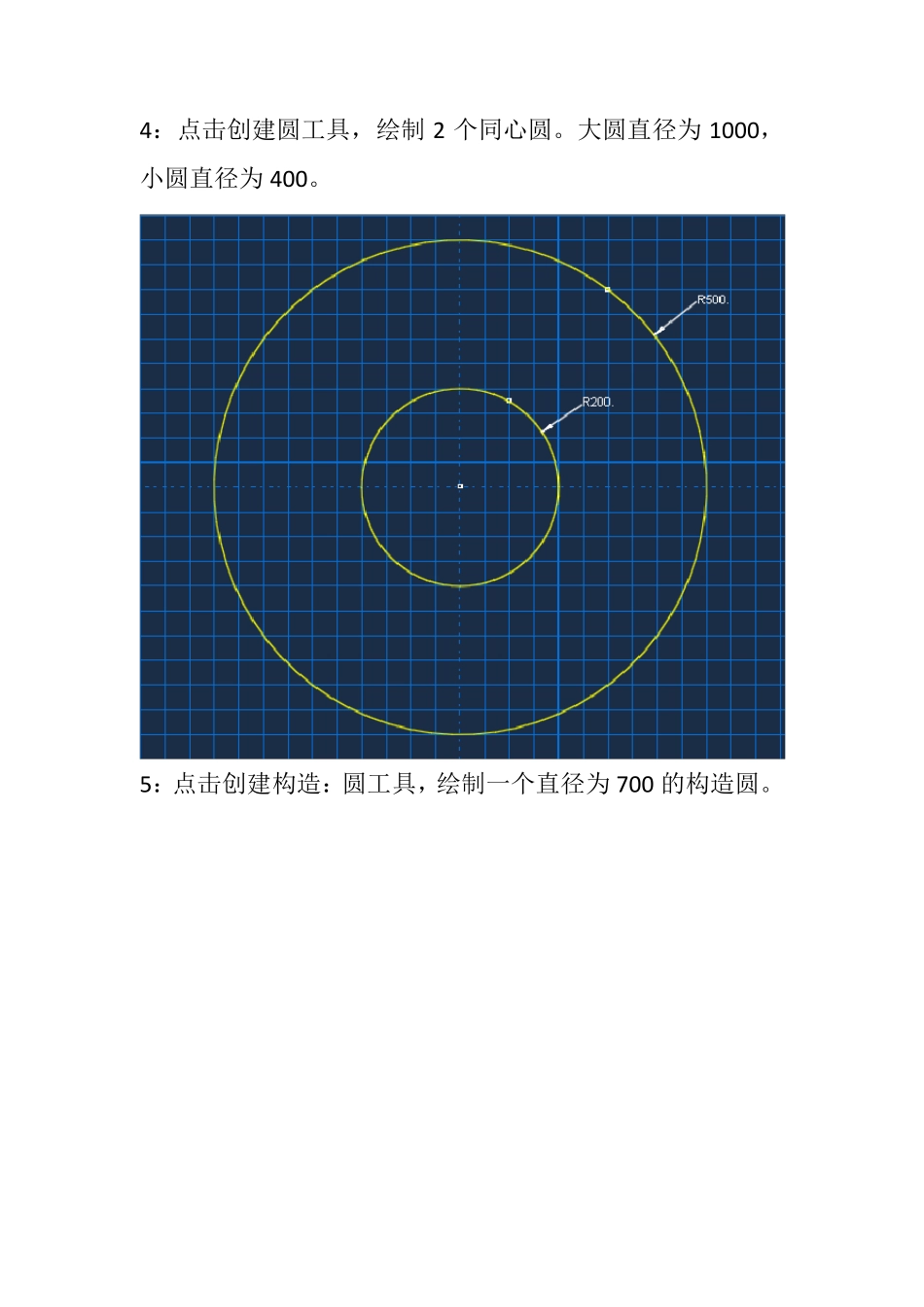

（一）创建部件 1：模块：部件 2：从菜单栏中选择部件→创建，弹出创建部件对话框 名称：LIAN_FuJian 模型空间：三维 类型：可变形 形状：实体 类型：拉伸 大约尺寸：2000，为部件最大尺寸的 2 倍 3：点击继续，进入草绘模式，为实体拉伸绘制截面草图。 4：点击创建圆工具，绘制2 个同心圆。大圆直径为 1000，小圆直径为 400。 5：点击创建构造：圆工具，绘制一个直径为 700 的构造圆。 6：点击创建构造工具，创建2 条构造线，一并添加固定约束。 7：点击创建圆工具，以构造圆与竖直构造线的交点为圆心，绘制一个直径为100 的圆。 8：点击环形阵列工具，点选刚才创建的圆为要阵列的实体，按下鼠标中键，弹出环形阵列对话框 个数：6 总角度：360 点击确定 阵列结果如下： 9：在绘图区按下鼠标中键，弹出编辑基本拉伸对话框 类型：指定深度 深度：200 点击确定，第一个部件绘制完成 10：创建第二个部件-轴：ZHOU。 （二）装配 1：模块：装配 2：点击创建实例工具，弹出创建实例对话框 创建实例：从部件 部件：按住Ctrl 选取LIAN_Fu Jian 与ZHOU 这2 个部件 实例类型：非独立（网格在部件上） 点击确定，装配体如下 2：点击平移实例工具，选择ZHOU 为要平移的实例，点击完成。输入平移向量的起始点（0，0，0），回车；输入平移向量的终点（0，0，100），回车。再点击确定，平移后的装配体如下 3：点击合并/ 切割实例工具，弹出合并/切割实体对话框。 部件名：ASM 运算：合并-几何 原始实体：禁用 相交边界：删除 点击继续，选择待合并的实例，框选整个模型，点击完成。 4：在模型树下删除 LIAN_FuJian-1 和 ZHOU-1 5：由于在接下来的分析中只需要用到ASM 部件，故可以将LIAN_FuJian 和ZHOU 删除。 模块：部件 点击部件管理器工具，选中LIAN_FuJian 和ZHOU，删除。 （三）定义材料和截面属性 1：模块：属性 2：点击创建材料工具，弹出编辑材料对话框 名称：Steel 通用→ 密度：7.85e-9 力学→ 弹性→ 弹性： 弹性模量：2.1e5 泊松比：0.3 点击确定 3：单击创建截面工具，弹出创建截面对话框 名称：Section-1 类别：实体 类型：均质 点击继续，弹出编辑截面对话框。材料选择 Steel，点击确定。 4：点击指派截面工具，框选整个模型为要指派截面的区域，点击完成，弹出编辑截面指派对话框，点击确定，模型变为浅绿色 （四）定义分析步 1：模块：分析步 2：点击创...
