ABB变频器参数设置

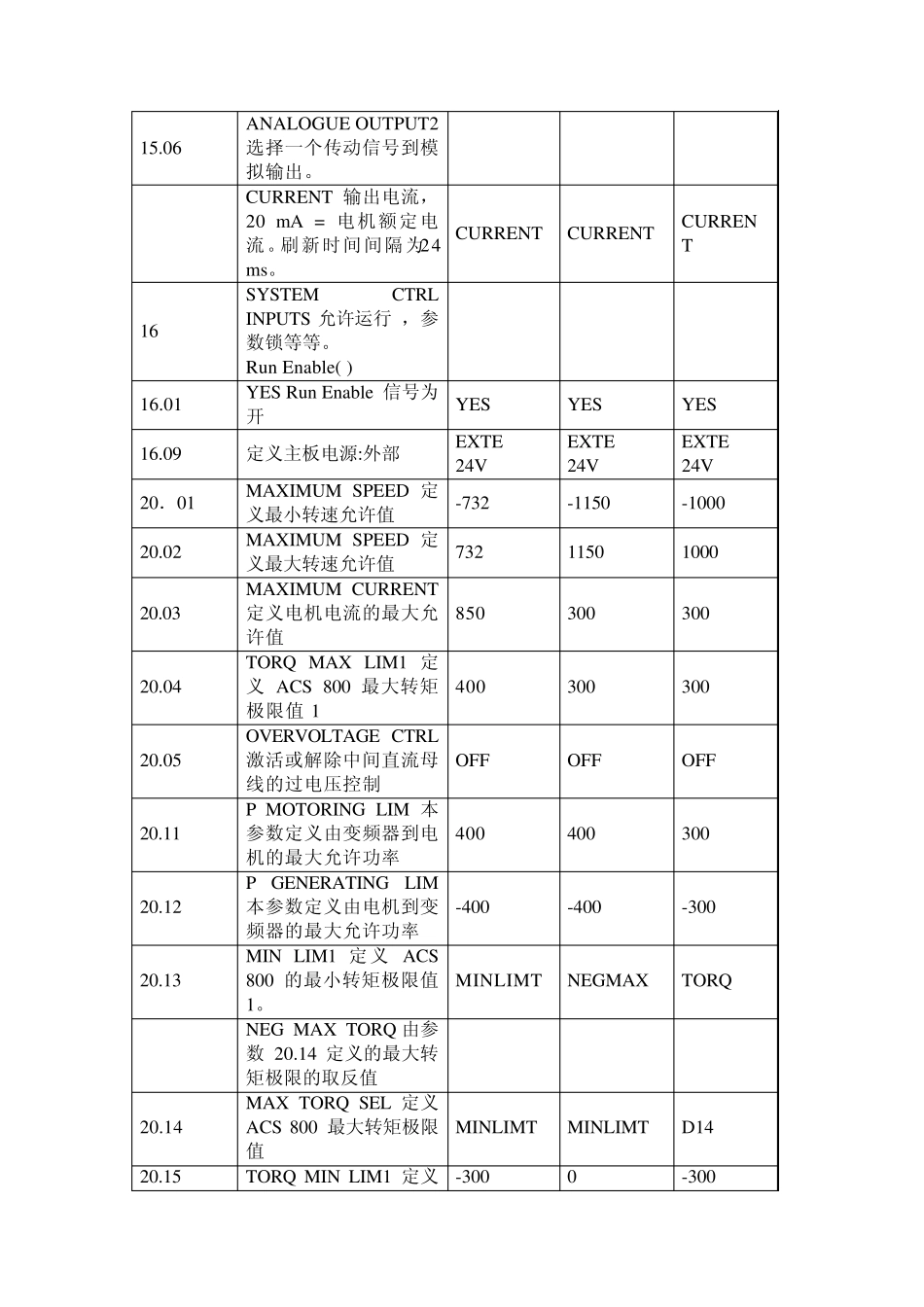

4．参数设置 ABB 变频器参数设置有几百条之多，根据电铲应用的需要，我们只需要设置大约30 个参数，下面是本系统参数列表，具体参数怎样设置参见ABB 说明书，这里就不多讲。要说明一点是我们提供参数有部分参数不是唯一，这要根据各矿山地质不同作相应的修改。 参数列表 系统 说 明 提 升 推 压 回 转 99.01 LANGUAGE 选择语言 99.02 APPLICATION 选 择应用宏程序 工厂宏FACTORY 工厂宏FACTORY 工 厂宏FACTORY 99.04 MOTOR CTRL MODE 选择电机控制模式 DTC DTC DTC 99.05 MOTOR NOM 定义电机额定电压值 380V 380V 380V 99.06 MOTOR NOM 定义电机额定电流值 465 159 264 99.07 MOTOR NOM FREQ 定义电机额定频率 37．5 38．9 38．9 99.09 MOTOR NOM POWER定义额定电机功率 250 90 150 99.10 MOTOR ID RUN 选择电机辨识类型 STANDARD STANDARD STANDARD 10.01 控制起动和停机的选择定义:总线控制 COWM COWM COWM 10.03 REQUEST 允许用户定义转向 REQUEST REQUEST REQUEST 11.01 KEYPAD REF SEL 从控制盘上选择给定值的类型 REF1（rpm） REF1（rpm） REF1（rpm） 11.02 定义当前控制地 EXT1 EXT1 EXT1 11．03 双极性模拟输入 AI1, BIROLAR AI1, BIROLAR AI1, BIROLAR 11．04 EXT REF1 MINIMUM 定义外部给定 REF1 的最小值 0 0 0 11．05 EXT REF1 MAXIMUM 定义外部给定 REF1 的732 1150 1000 最大值( 绝对值)。 11.06 KEYPAD 控制盘。 KEYPAD KEYPAD KEYPAD 11.07 0 … 100% EXT REF2 MINIMUM 定义外部给定 REF2 的最小值(绝对值 )。 0 0 0 11.08 EXT REF2 MAXIMUM 定义外部给定 REF2 的最大值(绝对值) 100% 100% 100% 13.01 0 V 零伏特。 0V 2V 2V 13.02 10 V 十 伏 特 ( 直 流电 ) 10 10 10 13.03 SCALE AI1 换算模拟输入 AI1。 100 100 90 13.04 FILTER AI1 定义模拟输入 AI1 的滤波时间常数 0.1 0.1 0.15 14 RELAY OUTPUTS 继电器输出的状态信号，和继电器运行延时时间 14.01 RELAY RO1 OUTPUT 选择继电器输出 RO1 显示的传动状态，继电器在状态满足设定条件时处于通电状态。 Brare ctal Brare ctal Brare ctal BRAKE CTRL机械制动的开/关控制。 14.02 RELAY RO2 OUTPUT 选择继电器输出 RO2 显示的传动状态，继电器在...
