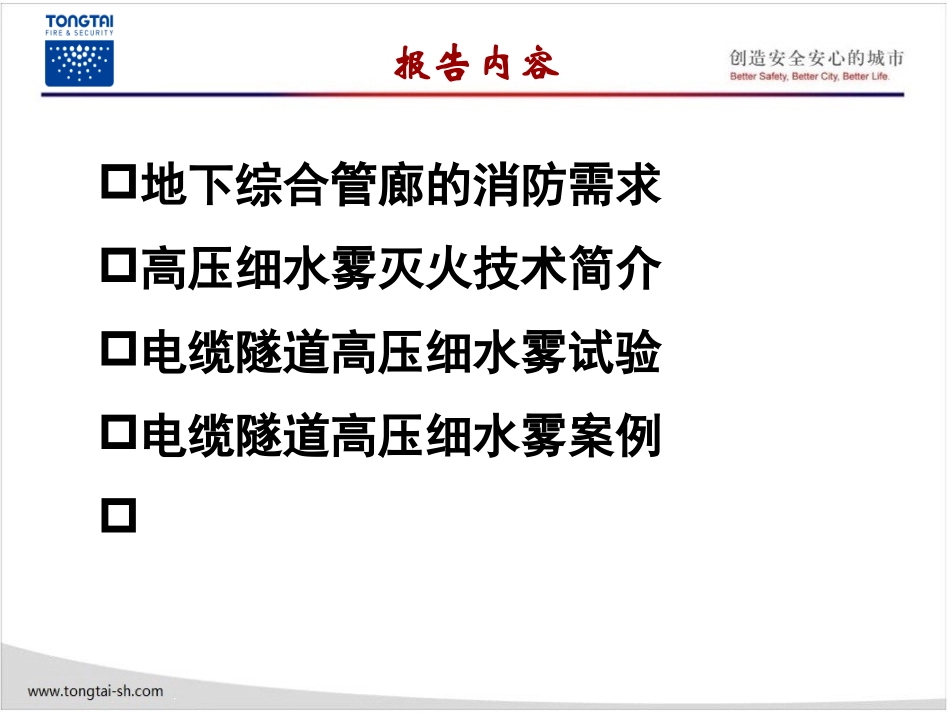

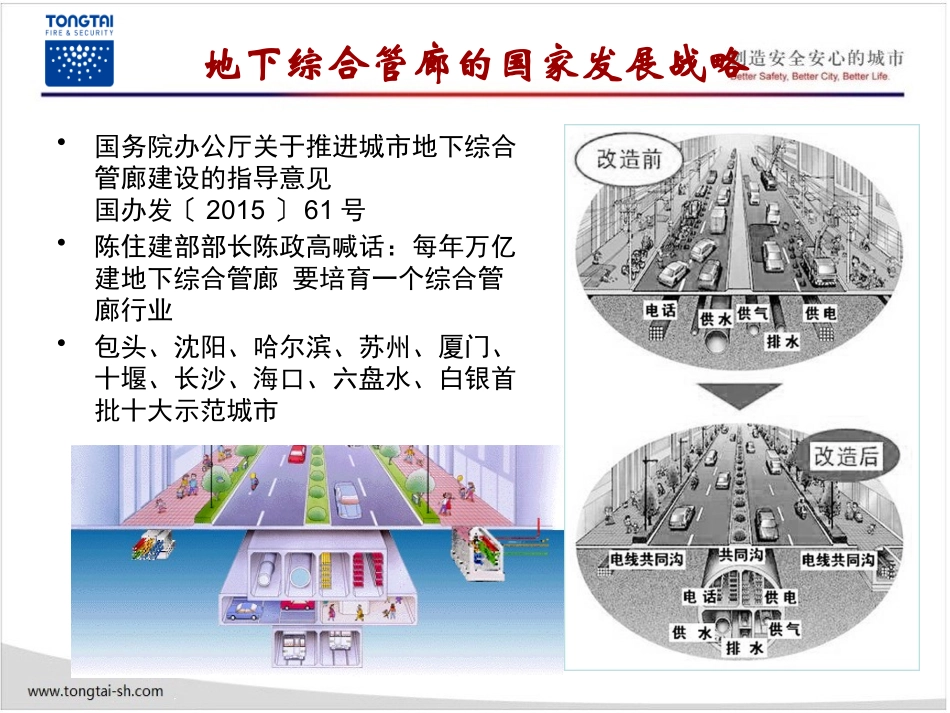

地下综合管廊高压细水雾应用2015年10月报告内容地下综合管廊的消防需求高压细水雾灭火技术简介电缆隧道高压细水雾试验电缆隧道高压细水雾案例•国务院办公厅关于推进城市地下综合管廊建设的指导意见国办发〔2015〕61号•陈住建部部长陈政高喊话:每年万亿建地下综合管廊要培育一个综合管廊行业•包头、沈阳、哈尔滨、苏州、厦门、十堰、长沙、海口、六盘水、白银首批十大示范城市地下综合管廊的国家发展战略《城市综合管廊工程技术规范》GB50838-2015自动灭火系统干粉灭火器7.1消防系统3、GB50838-2015主要内容容纳电力、天然气管道的综合管廊舱体内防火分区间距应不大于200m。防火分区应设置防火墙、甲级防火门、阻火包等进行防火分隔。电力电缆仓设置自动灭火系统,出入口设置灭火器。《城市综合管廊工程技术规范》GB50838-2015电缆隧道火灾危害巨大•2006年2月,广西柳州市柳北区柳钢动力厂近千米长的3.5kV~6kV地下电缆主隧道内电缆发生爆燃造成的间接财产损失达近千万元,给社会经济造成巨大损失。•2000年2月,上海宝山钢铁股份有限公司炼铁部转炉一分厂3号转炉电缆竖井内地面处的电缆遭小动物咬损,发生接地短路引起火灾,烧毁建筑1295.4㎡和部分电气设备,造成转炉停产23天,损失巨大。•2000年8月,济南钢铁厂电缆隧道起火,造成隧道中电缆全部烧毁,经过抢修更换电力电缆l9条,约2500m,并更换部分控制电缆,烟气进入集中控制室,控制柜绝缘严重降低,导致钢厂停产48h,直接和间接损失巨大。电缆隧道火灾危害巨大地下综合管廊传统灭火技术比较水喷淋/水喷雾系统干粉灭火装置气体灭火系统水喷淋/水喷雾系统自动喷淋适用范围窄综合防灾性能差技术性能差安全隐患1234消烟释毒功能降温功能管道粗,占用空间大,不易安装;管道易腐蚀,使用寿命短泵房面积大(约40m2)用水量大,设置水池电气设备火:气体火灾:水管破裂可能导致水淹扑灭火灾之后造成的水渍导致湿滑,不利逃生和救援大量排水设置锈蚀的喷头锈蚀的管道水喷淋/水喷雾系统钢瓶间占用空间大,土建费用高气体灭火剂价格高昂,一旦误喷,重新花钱装备气瓶每12年执行强制报废后期维护管理费用高气体误喷或泄漏会造成人员中毒IG541(高压)钢瓶存在爆炸风险FM200灭火时产生腐蚀性气体HF,损害设备一次性喷放,无法应对复燃火灭火失效率高达49%气体灭火系统经济性差适用范围窄安全性差可靠性低1234NO不适用于有人员存在的场所不适用于B类火气体灭火系统超细干粉灭火效果:系统仅能动作一次,无法解决复燃问题安全环保:储压式,安全隐患大,干粉有污染;灭火损失:灭火后干粉受水,形成凝胶状,很难处理,灭火损失大;维护保养:干粉容易受潮结块,5年必须更换,更换的费用大于首次投资超细干粉灭火装置说明:悬挂式超细干粉不属于自动灭火系统超细干粉灭火的不彻底性试验表明:超细干粉在灭火后会容易复燃14:53:4614:54:0814:54:5114:54:3614:54:2214:54:55有更好的解决方案吗?干粉水喷淋有更好的吗高压细水雾最适合地下综合管廊的自动灭火系统!高压细水雾灭火技术简介灭火新技术——高压细水雾1980s1990s20001996国际海事协会IMO要求增强船舶火灾防护能力,有力促进了细水雾替代喷淋灭火技术发展细水雾作为最具潜力的哈龙替代获得广泛关注细水雾规范(NFPA750,StandardonWatermistFireProtectionSystems),获准为美国国家规范。同泰火安率先将高压细水雾技术带入中国并投入商用,十余年来,促进了细水雾技术在中国的发展与应用什么是高压细水雾?雾滴粒径:Dv0.99<100μm,Dv0.5<65μm工作压力:10MPa雾滴粒径:Dv0.99<400μm,Dv0.5<200μm工作压力:>3.5MPa雾滴体积直径:Dv0.99<1000μm工作压力:>3.5MPa同泰中国标准国际标准检验报告国家固定灭火系统与耐火构件质量监督检验中心出具的检验报告高压细水雾两项指标:雾滴粒径、工作压力同泰火安——“超细水雾”★吸热效率高:•约为喷淋的三百万倍!!★水渍小•大部分雾滴在空中汽化,只有少量雾滴降落到地面★电气绝缘性好:•大部分雾滴在空中汽化,只有少量雾滴降落到设备表面;•洒落...
