abb变频器故障代码表

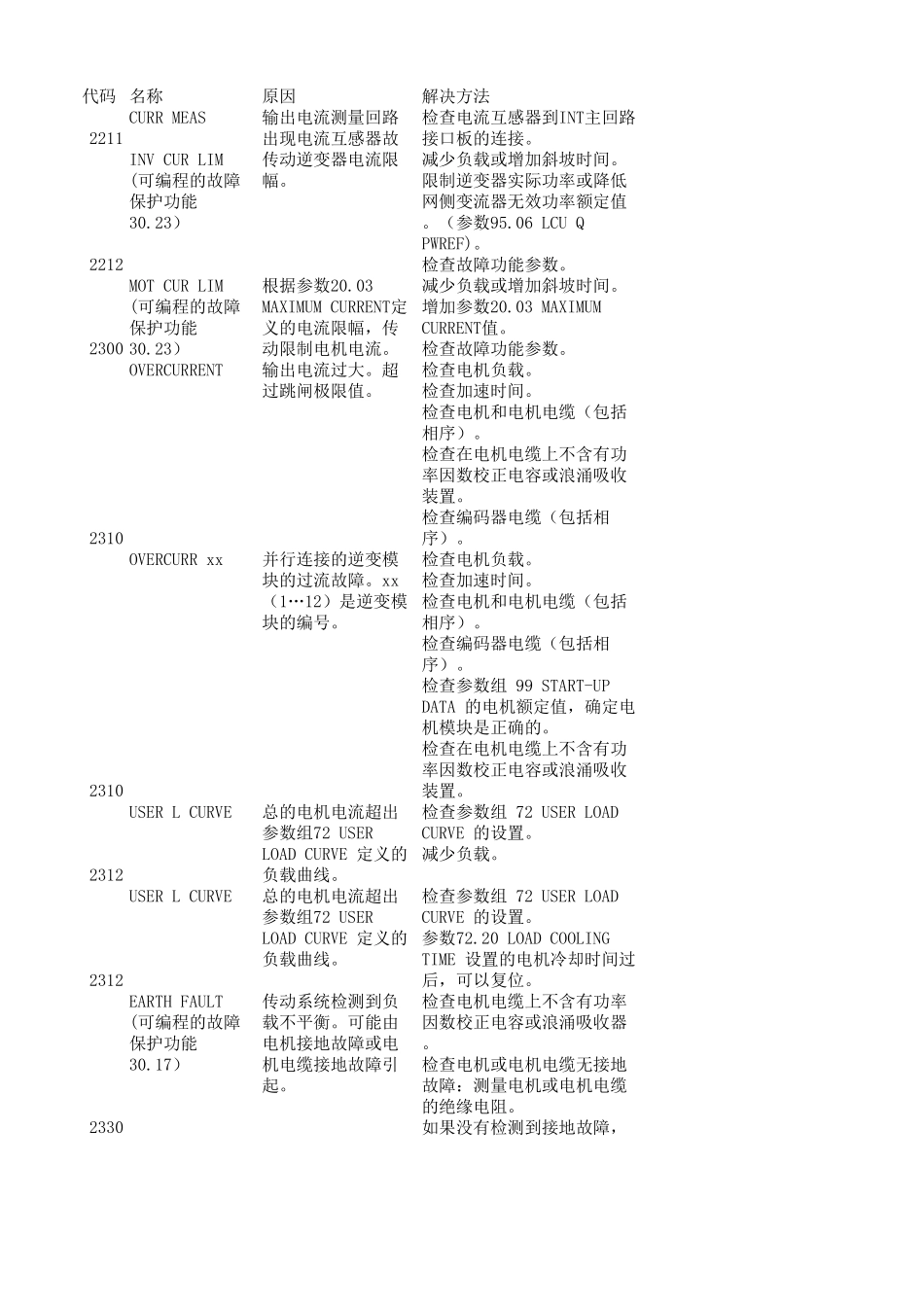

abb变频器故障代码表_第1页
1/13

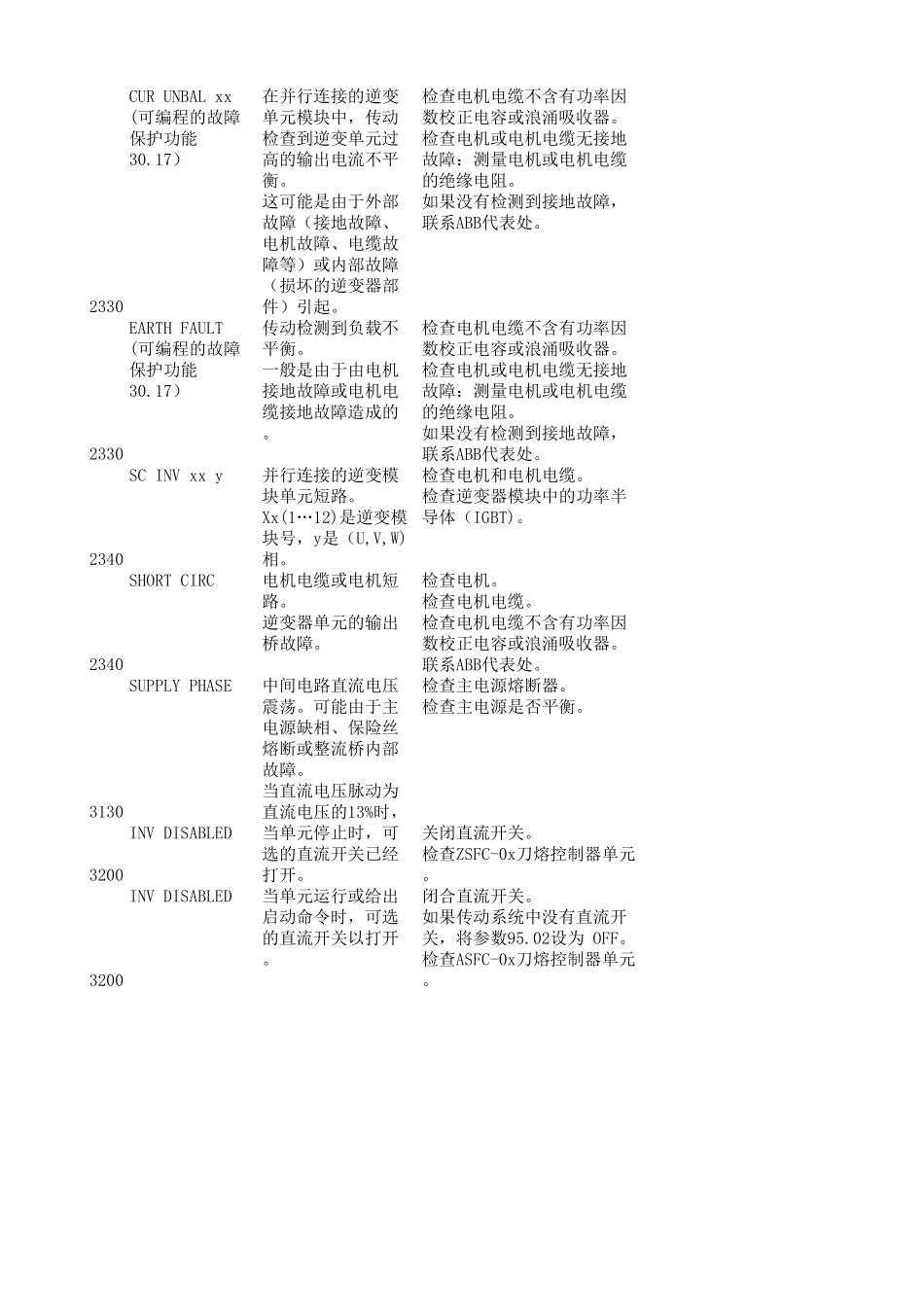

abb变频器故障代码表_第2页
2/13

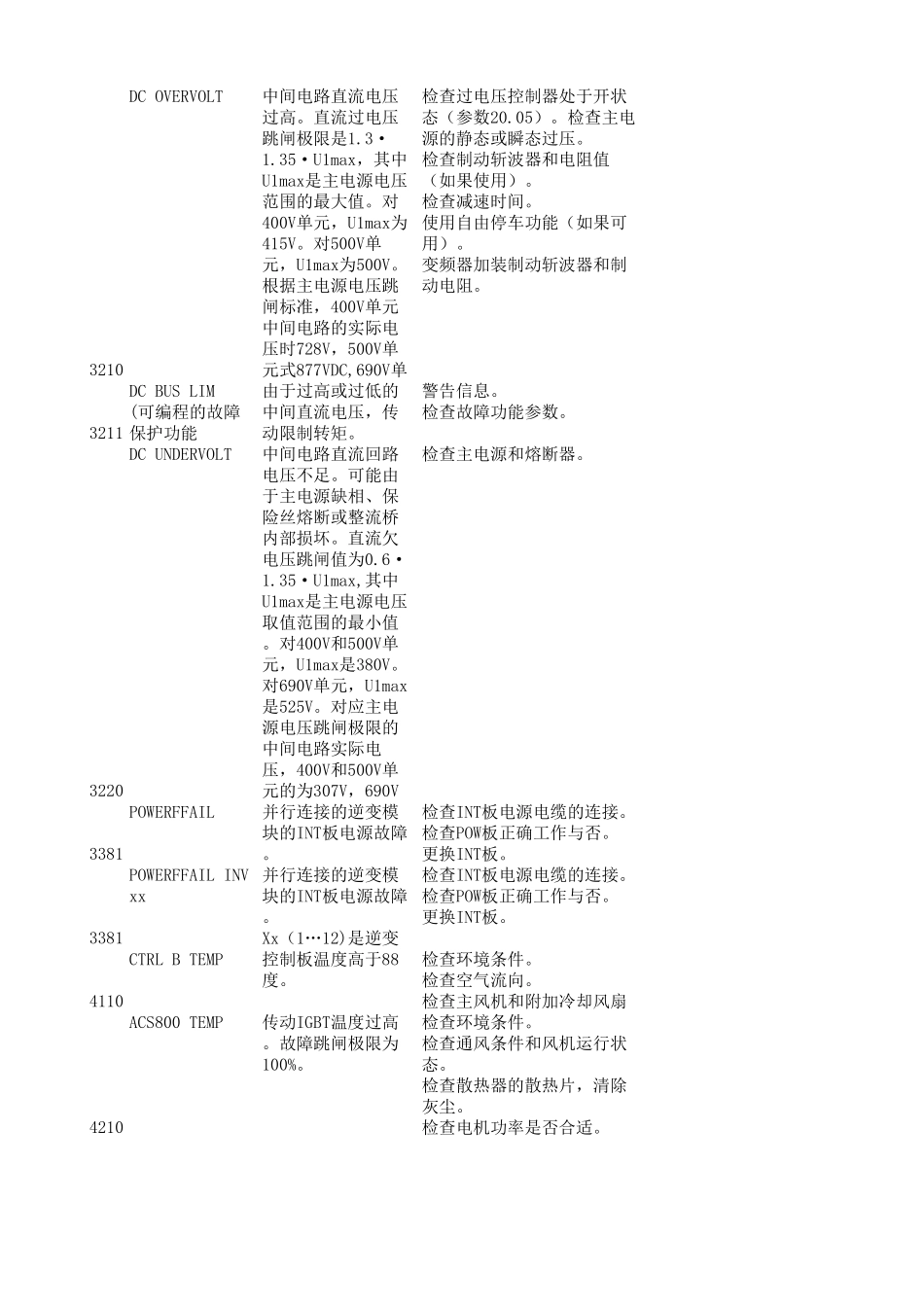

abb变频器故障代码表_第3页
3/13
代码名称原因解决方法2211CURR MEAS输出电流测量回路出现电流互感器故检查电流互感器到INT主回路接口板的连接。2212INV CUR LIM(可编程的故障保护功能30.23)传动逆变器电流限幅。减少负载或增加斜坡时间。限制逆变器实际功率或降低网侧变流器无效功率额定值。(参数95.06 LCU QPWREF)。检查故障功能参数。2300MOT CUR LIM(可编程的故障保护功能30.23)根据参数20.03MAXIMUM CURRENT定义的电流限幅,传动限制电机电流。减少负载或增加斜坡时间。增加参数20.03 MAXIMUMCURRENT值。检查故障功能参数。2310OVERCURRENT输出电流过大。超过跳闸极限值。检查电机负载。检查加速时间。检查电机和电机电缆(包括相序)。检查在电机电缆上不含有功率因数校正电容或浪涌吸收装置。检查编码器电缆(包括相序)。2310OVERCURR xx并行连接的逆变模块的过流故障。xx(1…12)是逆变模块的编号。检查电机负载。检查加速时间。检查电机和电机电缆(包括相序)。检查编码器电缆(包括相序)。检查参数组 99 START-UPDATA 的电机额定值,确定电机模块是正确的。检查在电机电缆上不含有功率因数校正电容或浪涌吸收装置。2312USER L CURVE总的电机电流超出参数组72 USERLOAD CURVE 定义的负载曲线。检查参数组 72 USER LOADCURVE 的设置。减少负载。2312USER L CURVE总的电机电流超出参数组72 USERLOAD CURVE 定义的负载曲线。检查参数组 72 USER LOADCURVE 的设置。参数72.20 LOAD COOLINGTIME 设置的电机冷却时间过后,可以复位。2330EARTH FAULT(可编程的故障保护功能30.17)传动系统检测到负载不平衡。可能由电机接地故障或电机电缆接地故障引起。检查电机电缆上不含有功率因数校正电容或浪涌吸收器。检查电机或电机电缆无接地故障:测量电机或电机电缆的绝缘电阻。如果没有检测到接地故障,2330CUR UNBAL xx(可编程的故障保护功能30.17)在并行连接的逆变单元模块中,传动检查到逆变单元过高的输出电流不平衡。这可能是由于外部故障(接地故障、电机故障、电缆故障等)或内部故障(损坏的逆变器部件)引起。检查电机电缆不含有功率因数校正电容或浪涌吸收器。检查电机或电机电缆无接地故障:测量电机或电机电缆的绝缘电阻。如果没有检测到接地故障,联系ABB代表处。2330EARTH FAULT(可编程的故障保护功能30.17)传动检测到负载不平衡。一般是由于由电机接地故障或电机电缆接地故障造成的。检查电机电缆不含有功率因数校正电...
