ABB变频器调试

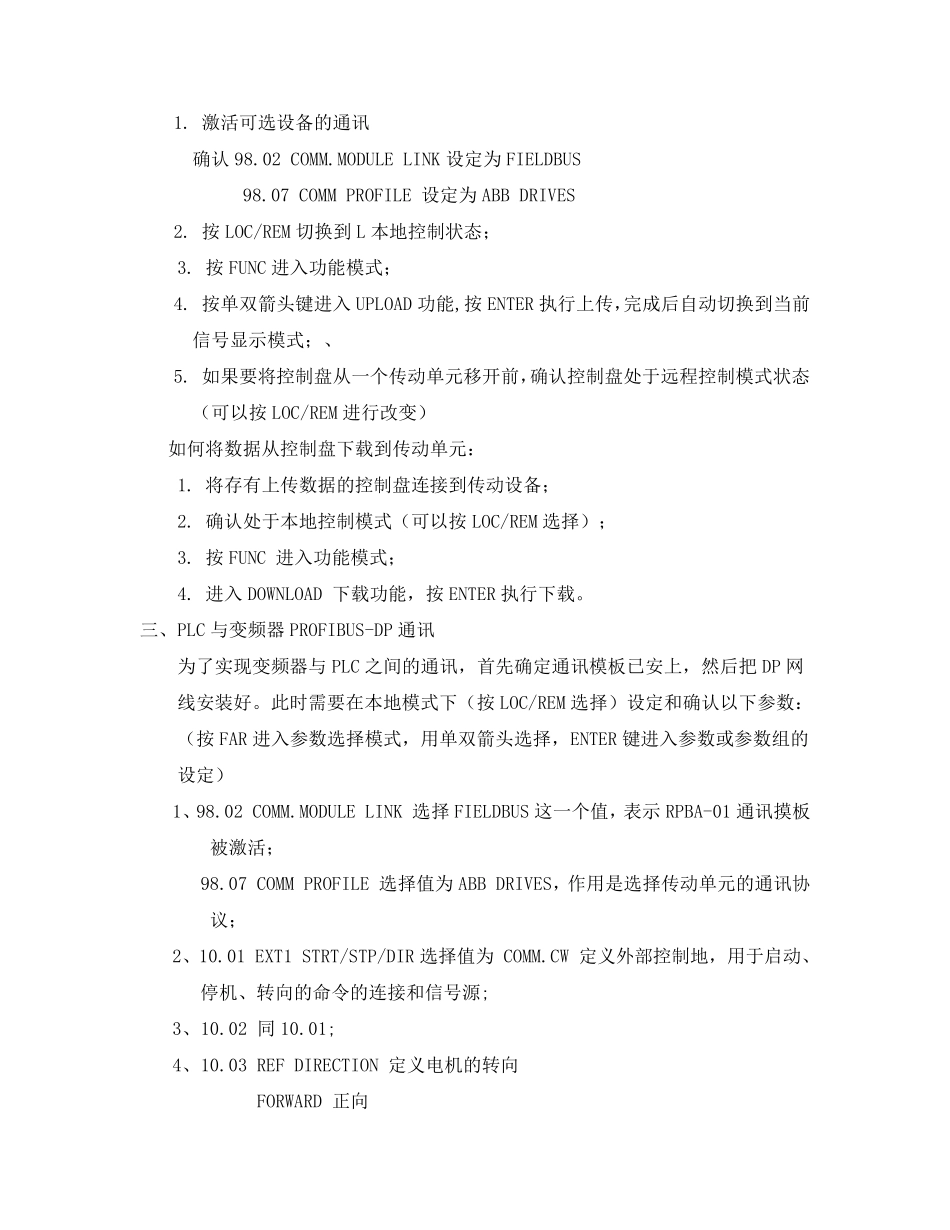

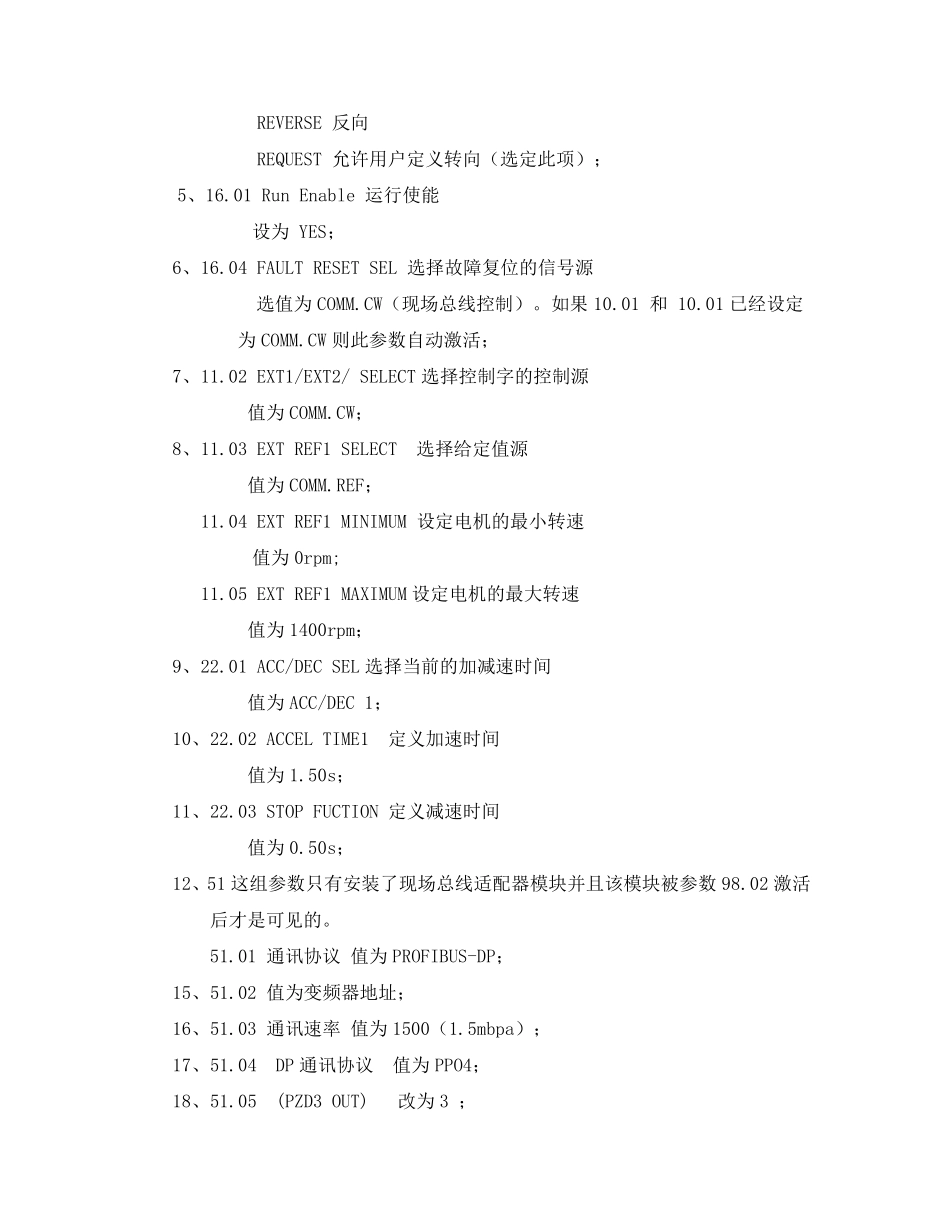

标签： 无标签 ACS800 变频器调试步骤 一、变频器的简单本地启动 1. 首先确定空开闭合，接触器得电； 2．按 LOC/REM 使变频器为本地控制模式 3. 按 FAR 进入控制盘的参数设置模式 用双箭头键选到 99 参数组，然后用单箭头键选择 04，ENTER 进入 99.04 电机传动模式 (DTC) DTC 变频器设定值为转速 (多数情况下用这种模式) SCALA 变频器的设定值为频率 选择好模式后按 ENTER 确认 （取消按 ACT 返回） 4. 按 ACT 回到当前状态 5. 按 REF，选择上下调节键，输入指定的参数后，按 ENTER 确认 6. 按启动键，变频器启动 至此，完成了一个变频器简单的本地运行过程 如果需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作： 1. 按 ACT 进入实际信号显示模式； 2. 选择需要改变的参数行，按 ENTER 进入； 3. 按单双箭头键，选择要显示的参数或改变参数组； （常用的几个显示信号： 01.02 电机的实际转速 SPEED 01.03 传动输出频率的实际值 FREQ 03.20 变频器最后一次故障的代码 LAST FLT） 4. 按 ENTER 确认并返回实际信号显示模式； （取消直接按 ACT） 二、上传和下载 如何将已经设置好电机需要上传到 CDP-312 操作面板上: 1. 激活可选设备的通讯 确认98.02 COMM.MODULE LINK 设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM 切换到L 本地控制状态； 3. 按FUNC 进入功能模式； 4. 按单双箭头键进入UPLOAD 功能,按ENTER 执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM 进行改变） 如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM 选择）； 3. 按FUNC 进入功能模式； 4. 进入DOWNLOAD 下载功能，按ENTER 执行下载。 三、PLC 与变频器 PROFIBUS-DP 通讯 为了实现变频器与 PLC 之间的通讯，首先确定通讯模板已安上，然后把 DP 网线安装好。此时需要在本地模式下（按LOC/REM 选择）设定和确认以下参数：（按FAR 进入参数选择模式，用单双箭头选择，ENTER 键进入参数或参数组的设定） 1、98.02 COMM.MODULE LINK 选择 FIELDBUS 这一个值，表示RPBA-01 通讯摸板被激活； 98.07 COMM PROFILE 选择值为ABB...
