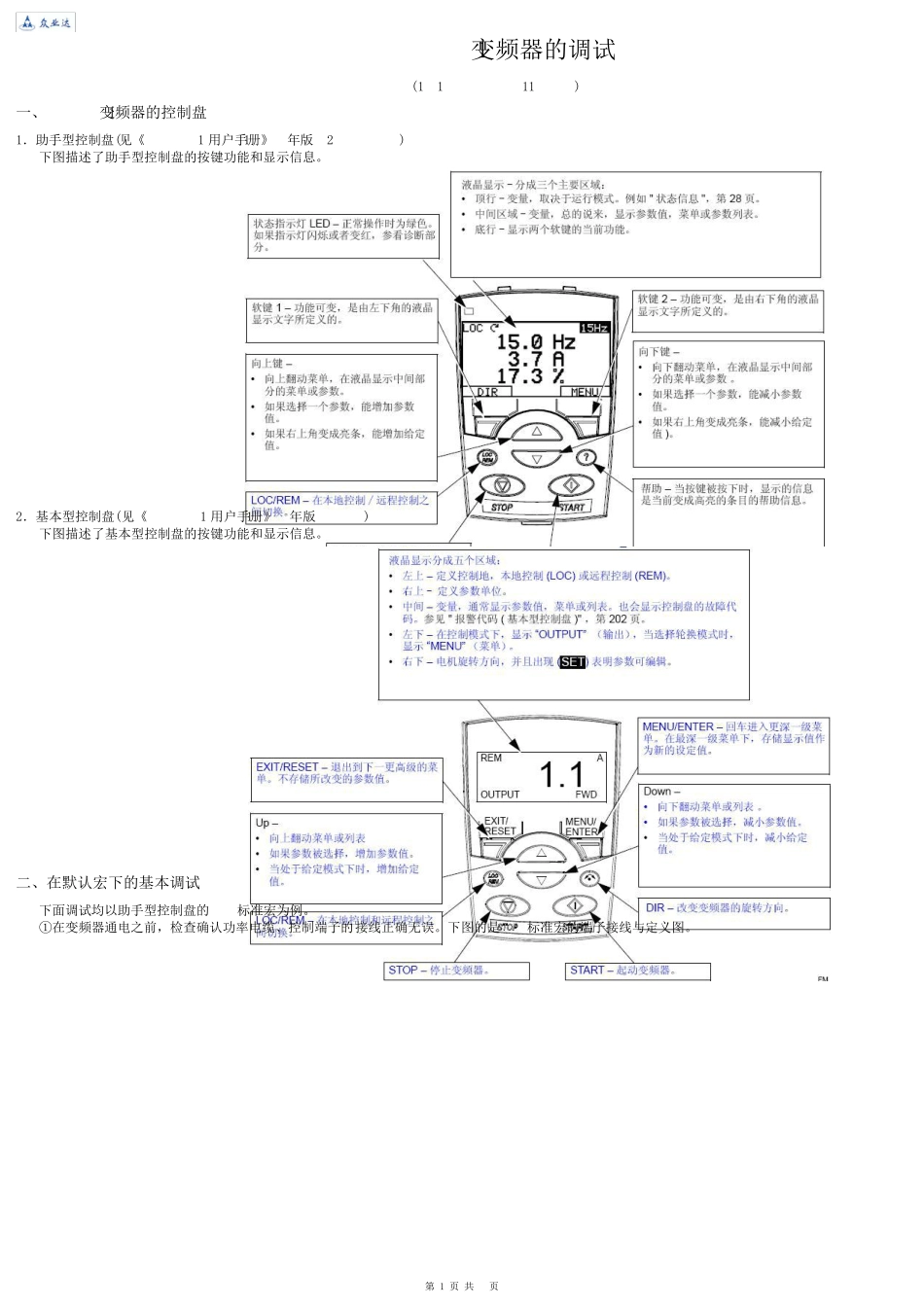

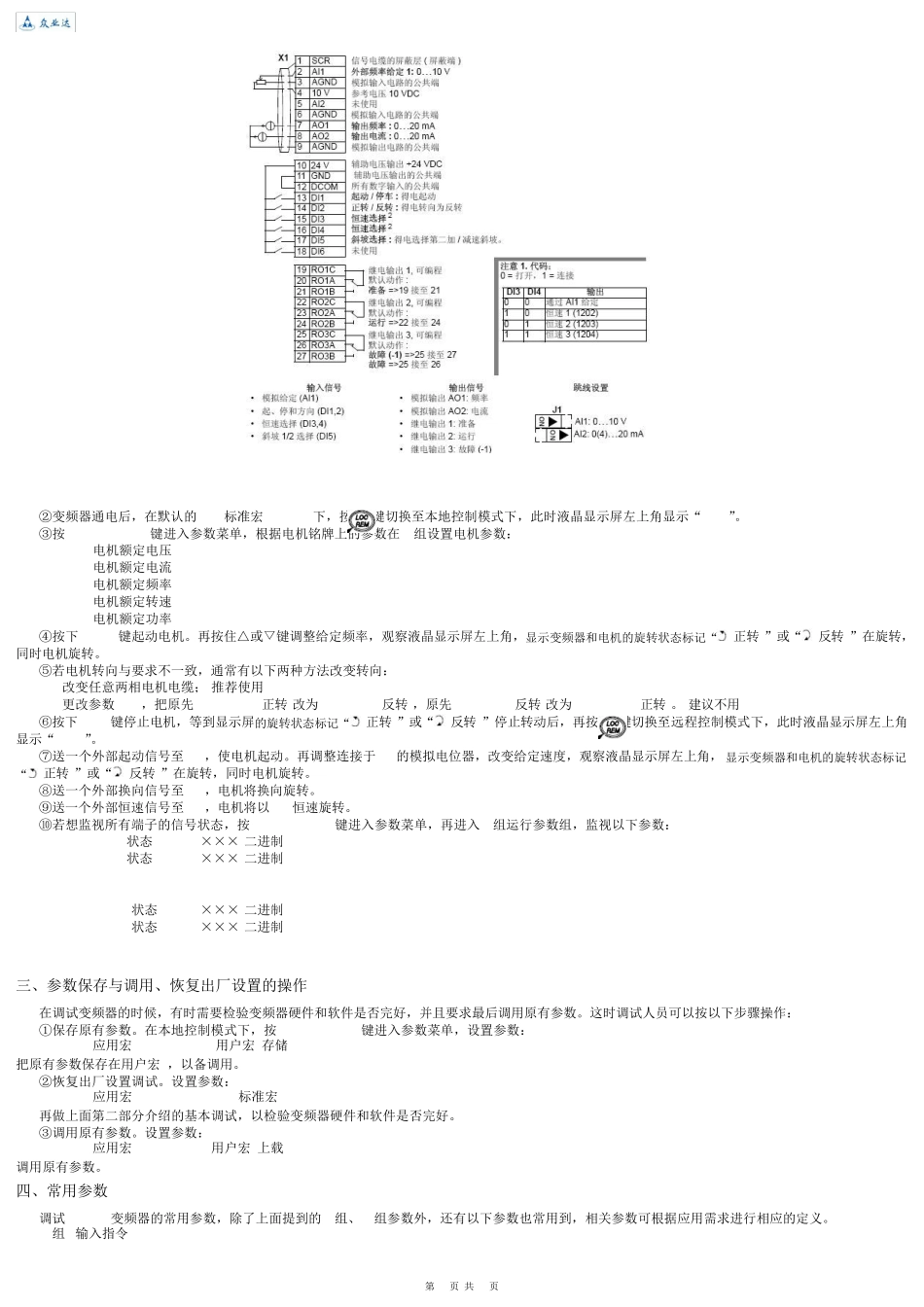

第1 页共7页ABBACS510变频器的调试(1.1kW----110kW)一、ACS510变频器的控制盘1．助手型控制盘(见《ACS510-01用户手册》05年版P27~P35)下图描述了助手型控制盘的按键功能和显示信息。2．基本型控制盘(见《ACS510-01用户手册》05年版P36~P40)下图描述了基本型控制盘的按键功能和显示信息。二、在默认宏下的基本调试下面调试均以助手型控制盘的ABB标准宏为例。①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。下图的是ABB标准宏的端子接线与定义图。第 2页 共 7页②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数： 9905(电机额定电压) 9906(电机额定电流) 9907(电机额定频率) 9908(电机额定转速) 9909(电机额定功率)④按下START键起动电机。再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“ (正转)”或“(反转)”在旋转，同时电机旋转。⑤若电机转向与要求不一致，通常有以下两种方法改变转向： 改变任意两相电机电缆；(推荐使用) 更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“ (正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显示“REM”。⑦送一个外部起动信号至DI1，使电机起动。再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角， 显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。⑧送一个外部换向信号至DI2，电机将换向旋转。⑨送一个外部恒速信号至DI3，电机将以5Hz恒速旋转。⑩若想监视所有端子的信号状态，按MENU/ENTER键进入参数菜单，再进入01组运行参数组，监视以下参数： 0118(DI1~3状态)= ×××(二进制) 0119(DI4~6状态) = ×××(二进制) 0120(AI1)= 0.0~100.0% 0121(AI2)= 0.0~100.0% 0122(RO1~3状态) = ×××(二进制) 0123(RO4~6状态) = ×××(二进制) 0124(AO1)= 0.0~20.0mA 0125(AO2)= 0.0~20.0mA三、参数保存与调用、恢复出厂设置的操作在调试变频器的时候，有时需要检验变频器硬件和软件是否完好，并且要求最后调用原有参数。这时调试人员可以按以下步骤操作：①保存原...
