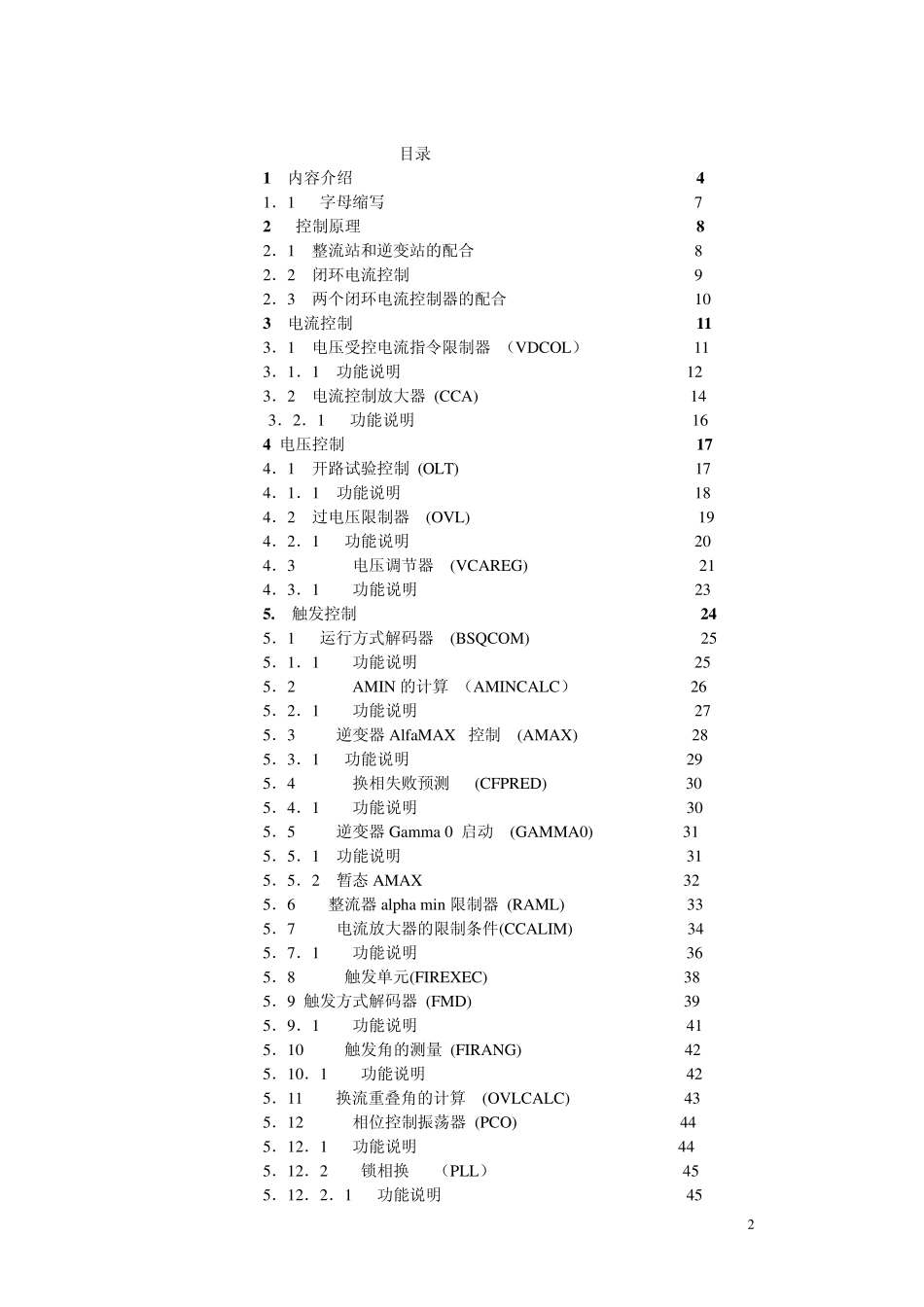

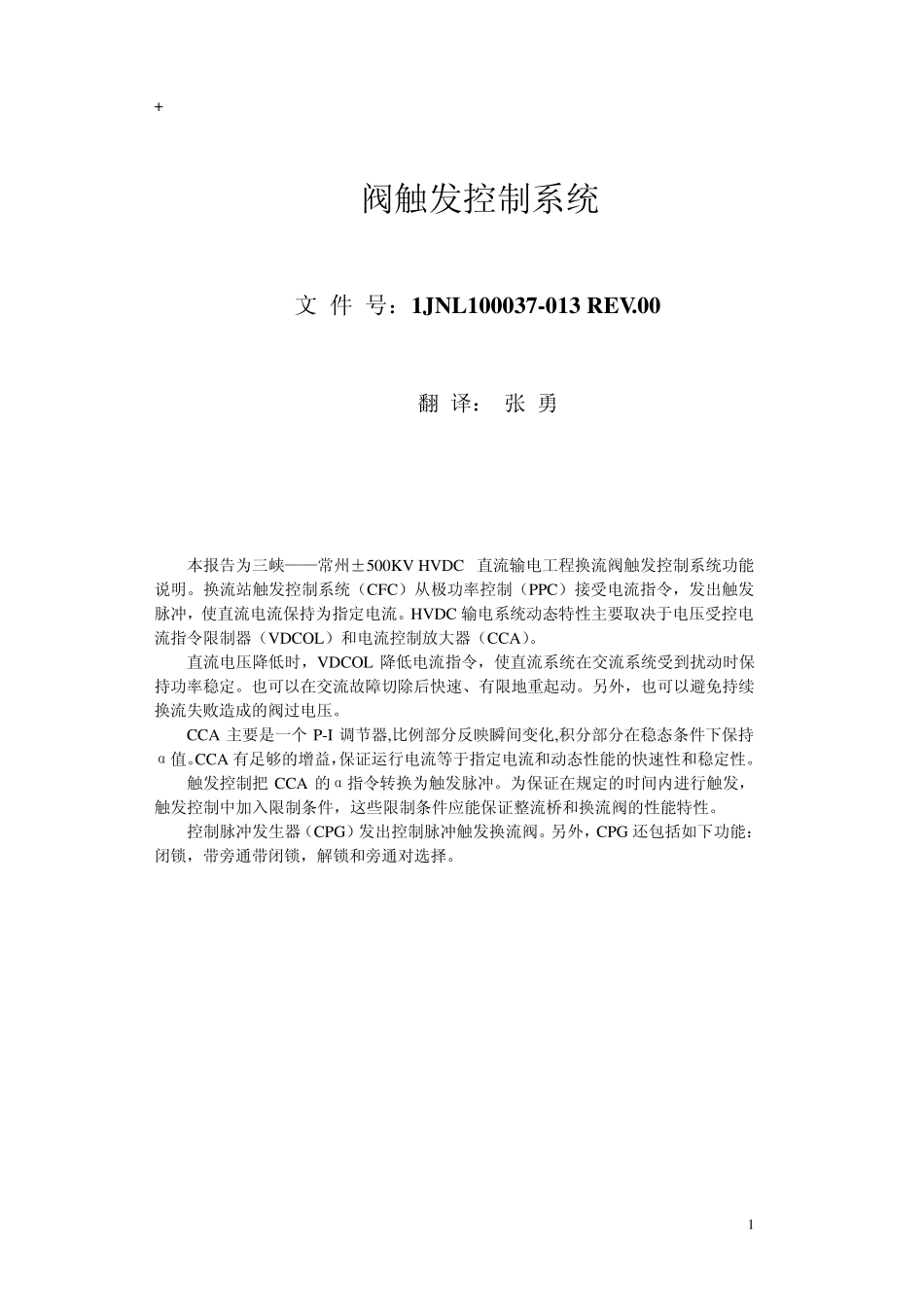

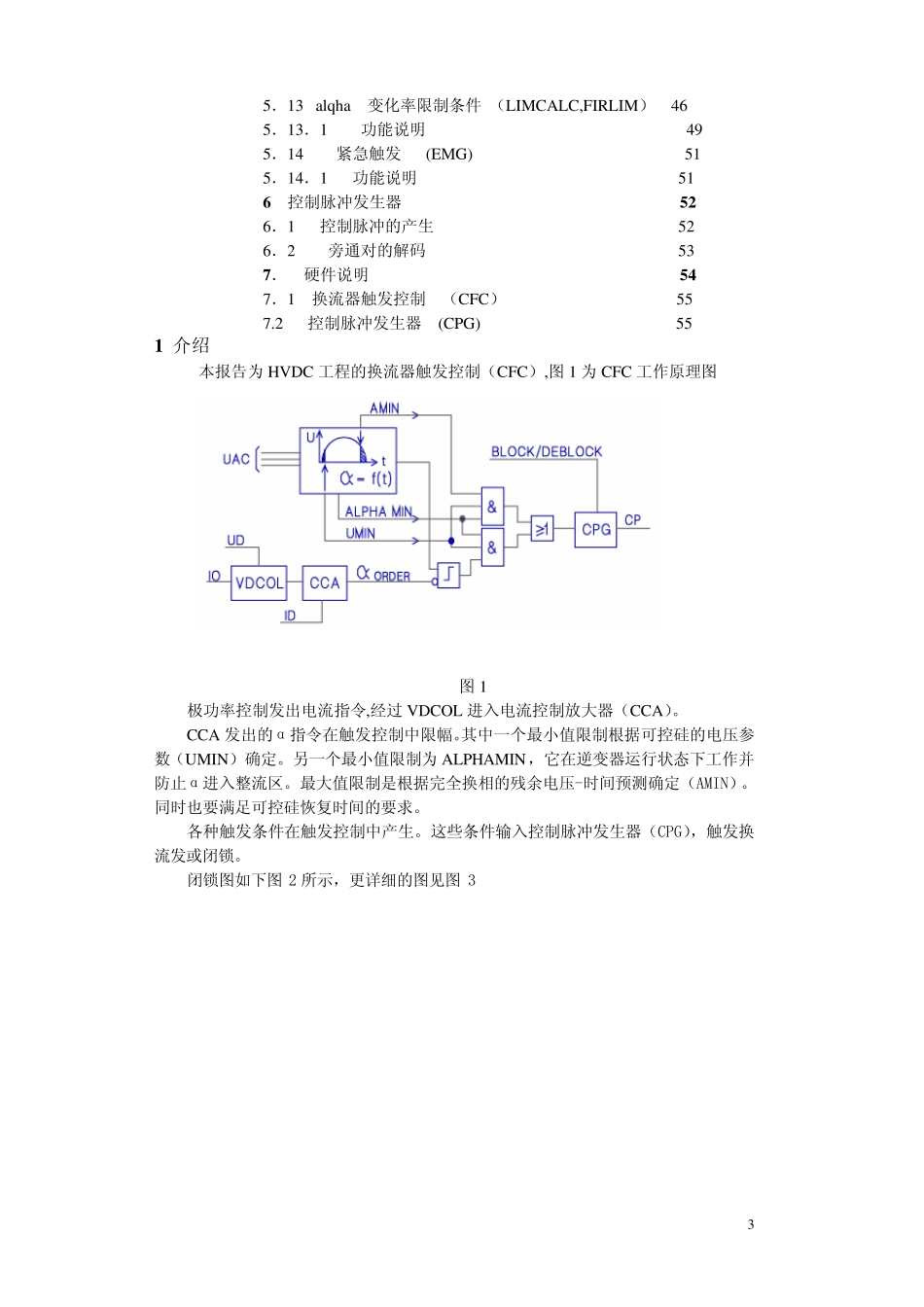

1 + 阀触发控制系统 文 件 号：1JNL100037-013 REV.00 翻 译： 张 勇 本报告为三峡——常州±500KV HV DC 直流输电工程换流阀触发控制系统功能说明。换流站触发控制系统（CFC）从极功率控制（PPC）接受电流指令，发出触发脉冲，使直流电流保持为指定电流。HV DC 输电系统动态特性主要取决于电压受控电流指令限制器（V DCOL）和电流控制放大器（CCA）。 直流电压降低时，V DCOL 降低电流指令，使直流系统在交流系统受到扰动时保持功率稳定。也可以在交流故障切除后快速、有限地重起动。另外，也可以避免持续换流失败造成的阀过电压。 CCA 主要是一个 P-I 调节器,比例部分反映瞬间变化,积分部分在稳态条件下保持α值。CCA 有足够的增益，保证运行电流等于指定电流和动态性能的快速性和稳定性。 触发控制把 CCA 的α指令转换为触发脉冲。为保证在规定的时间内进行触发，触发控制中加入限制条件，这些限制条件应能保证整流桥和换流阀的性能特性。 控制脉冲发生器（CPG）发出控制脉冲触发换流阀。另外，CPG 还包括如下功能：闭锁，带旁通带闭锁，解锁和旁通对选择。 2 目录 1 内容介绍 4 1．1 字母缩写 7 2 控制原理 8 2．1 整流站和逆变站的配合 8 2．2 闭环电流控制 9 2．3 两个闭环电流控制器的配合 10 3 电流控制 1 1 3．1 电压受控电流指令限制器 （VDCOL） 11 3．1．1 功能说明 12 3．2 电流控制放大器 (CCA) 14 3．2．1 功能说明 16 4 电压控制 1 7 4．1 开路试验控制 (OLT) 17 4．1．1 功能说明 18 4．2 过电压限制器 (OVL) 19 4．2．1 功能说明 20 4．3 电压调节器 (VCAREG) 21 4．3．1 功能说明 23 5 . 触发控制 2 4 5．1 运行方式解码器 (BSQCOM) 25 5．1．1 功能说明 25 5．2 AMIN 的计算 （AMINCALC） 26 5．2．1 功能说明 27 5．3 逆变器 AlfaMAX 控制 (AMAX) 28 5．3．1 功能说明 29 5．4 换相失败预测 (CFPRED) 30 5．4．1 功能说明 30 5．5 逆变器Gamma 0 启动 (GAMMA0) 31 5．5．1 功能说明 31 5．5．2 暂态 AMAX 32 5．6 整流器alpha min限制器 (RAML) 33 5．7 电流放大器的限制条件(CCALIM) 34 5．7．1 功能说明 36 5．8 触发单元(FIREXEC) 38 5．9 触发方式解码器 (FMD) 39 5．9．1 功能说明 41 5．10 触发角的测量 (FIRANG) 42 5．10．1 功能说明 ...
