ABB成套设计(三常中文)换流站保护介绍

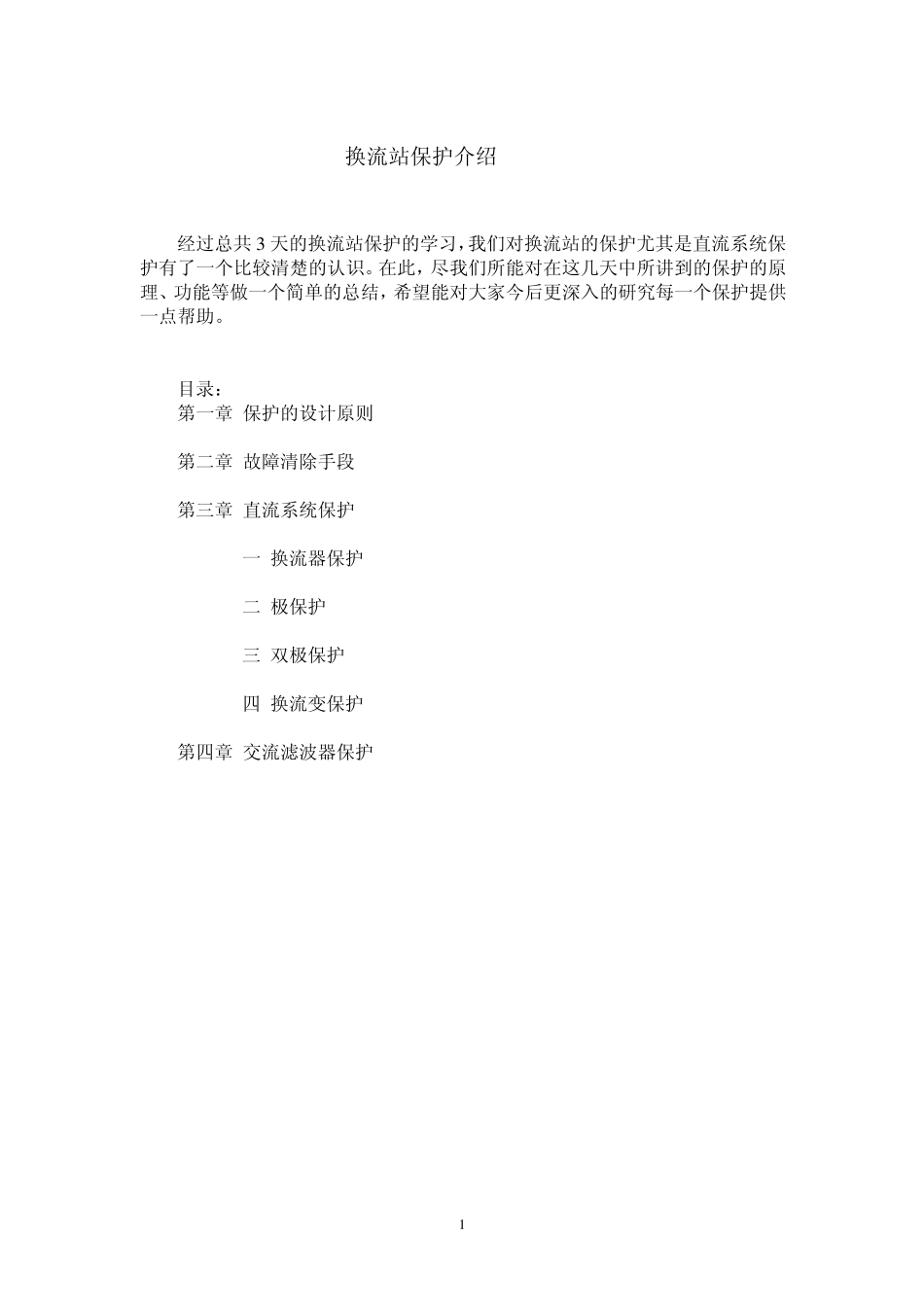

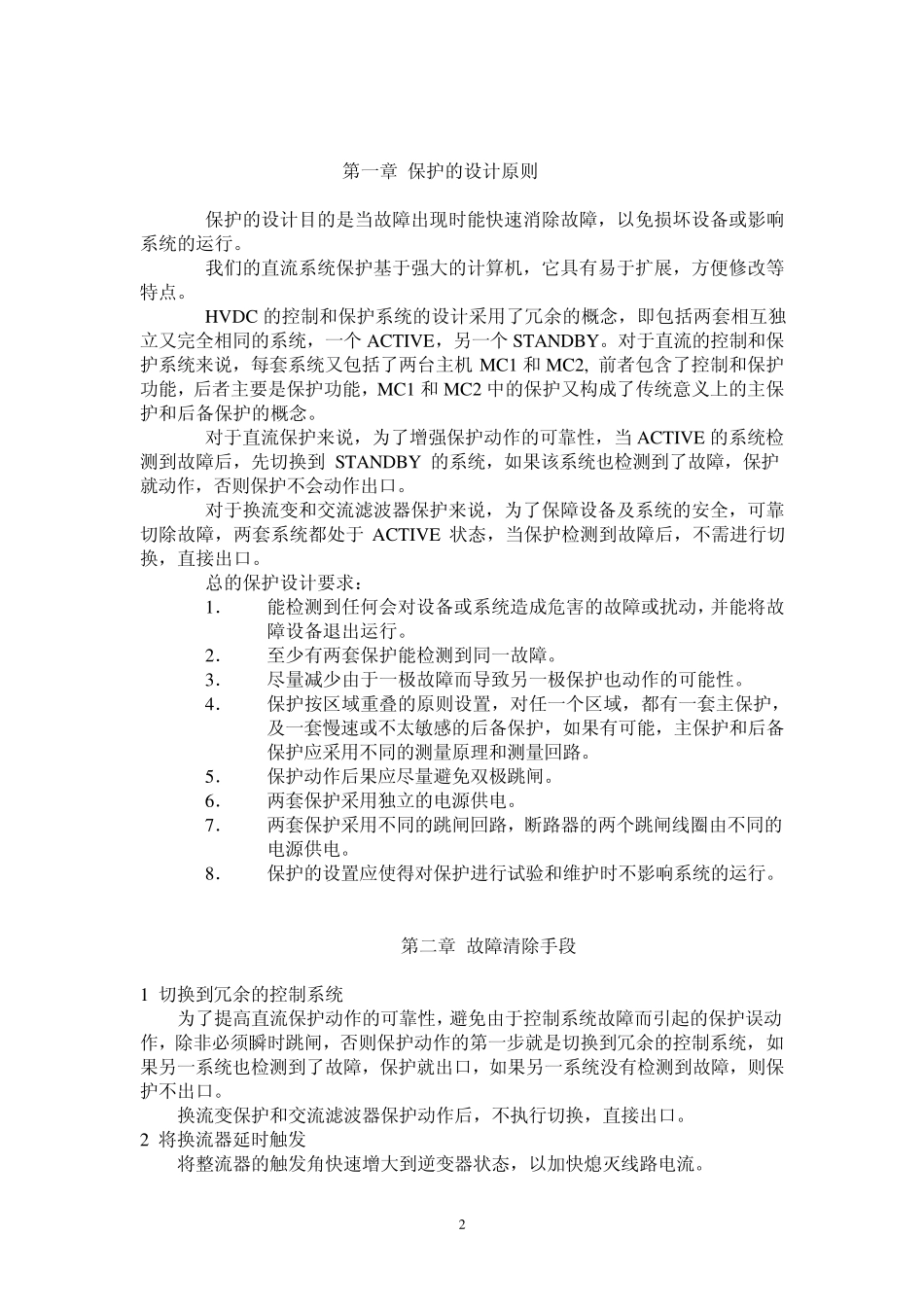

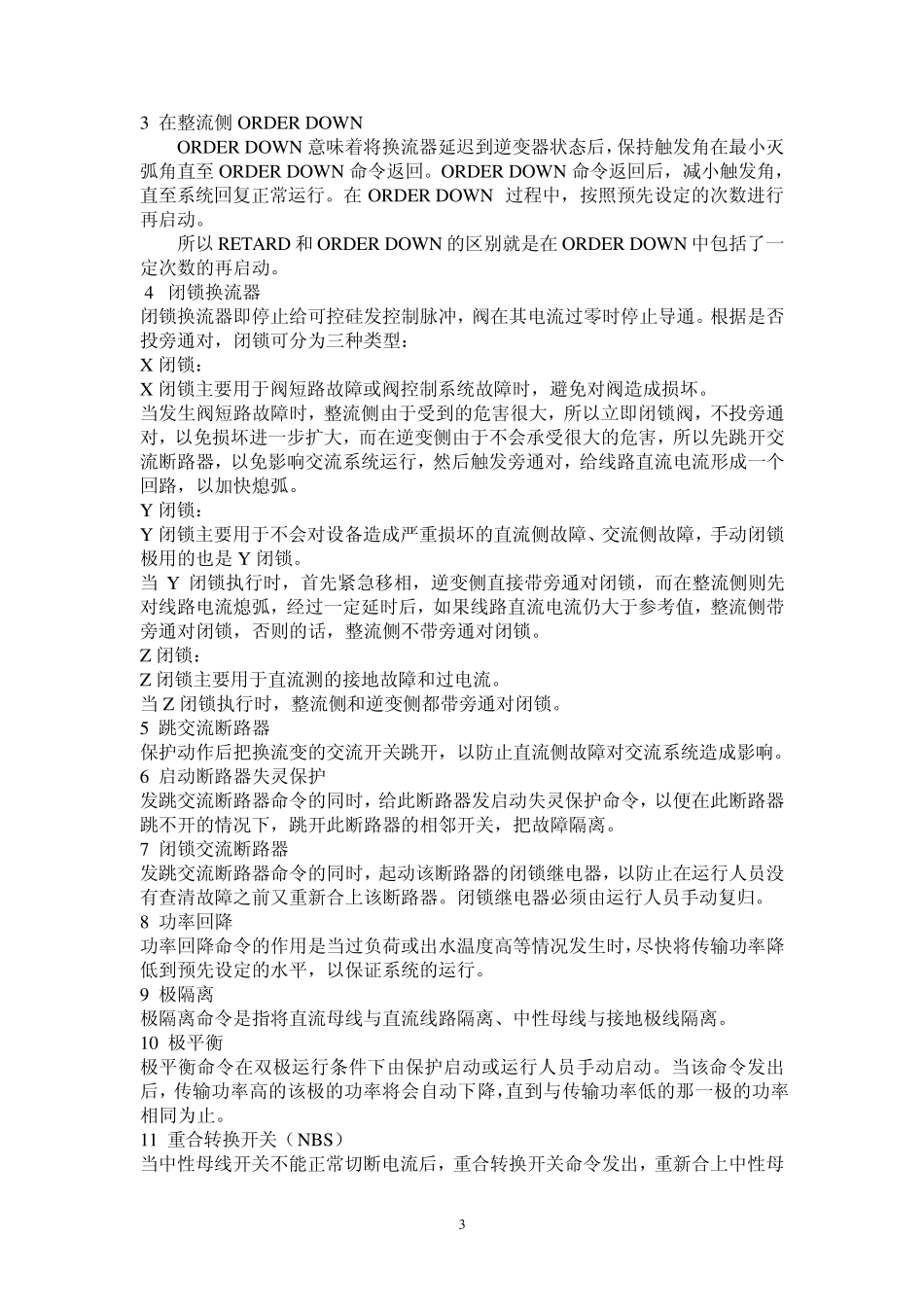

1 换流站保护介绍 经过总共3 天的换流站保护的学习，我们对换流站的保护尤其是直流系统保护有了一个比较清楚的认识。在此，尽我们所能对在这几天中所讲到的保护的原理、功能等做一个简单的总结，希望能对大家今后更深入的研究每一个保护提供一点帮助。 目录： 第一章 保护的设计原则 第二章 故障清除手段 第三章 直流系统保护 一 换流器保护 二 极保护 三 双极保护 四 换流变保护 第四章 交流滤波器保护 2 第一章 保护的设计原则 保护的设计目的是当故障出现时能快速消除故障，以免损坏设备或影响系统的运行。 我们的直流系统保护基于强大的计算机，它具有易于扩展，方便修改等特点。 HVDC 的控制和保护系统的设计采用了冗余的概念，即包括两套相互独立又完全相同的系统，一个 ACTIVE，另一个 STANDBY。对于直流的控制和保护系统来说，每套系统又包括了两台主机 MC1 和 MC2, 前者包含了控制和保护功能，后者主要是保护功能，MC1 和 MC2 中的保护又构成了传统意义上的主保护和后备保护的概念。 对于直流保护来说，为了增强保护动作的可靠性，当ACTIVE 的系统检测到故障后，先切换到 STANDBY 的系统，如果该系统也检测到了故障，保护就动作，否则保护不会动作出口。 对于换流变和交流滤波器保护来说，为了保障设备及系统的安全，可靠切除故障，两套系统都处于 ACTIVE 状态，当保护检测到故障后，不需进行切换，直接出口。 总的保护设计要求： 1． 能检测到任何会对设备或系统造成危害的故障或扰动，并能将故障设备退出运行。 2． 至少有两套保护能检测到同一故障。 3． 尽量减少由于一极故障而导致另一极保护也动作的可能性。 4． 保护按区域重叠的原则设置，对任一个区域，都有一套主保护，及一套慢速或不太敏感的后备保护，如果有可能，主保护和后备保护应采用不同的测量原理和测量回路。 5． 保护动作后果应尽量避免双极跳闸。 6． 两套保护采用独立的电源供电。 7． 两套保护采用不同的跳闸回路，断路器的两个跳闸线圈由不同的电源供电。 8． 保护的设置应使得对保护进行试验和维护时不影响系统的运行。 第二章 故障清除手段 1 切换到冗余的控制系统 为了提高直流保护动作的可靠性，避免由于控制系统故障而引起的保护误动作，除非必须瞬时跳闸，否则保护动作的第一步就是切换到冗余的控制系统，如果另一系统也检测到了故障，保护就出口，如果另一系统没有检测到故障，则保护不...
