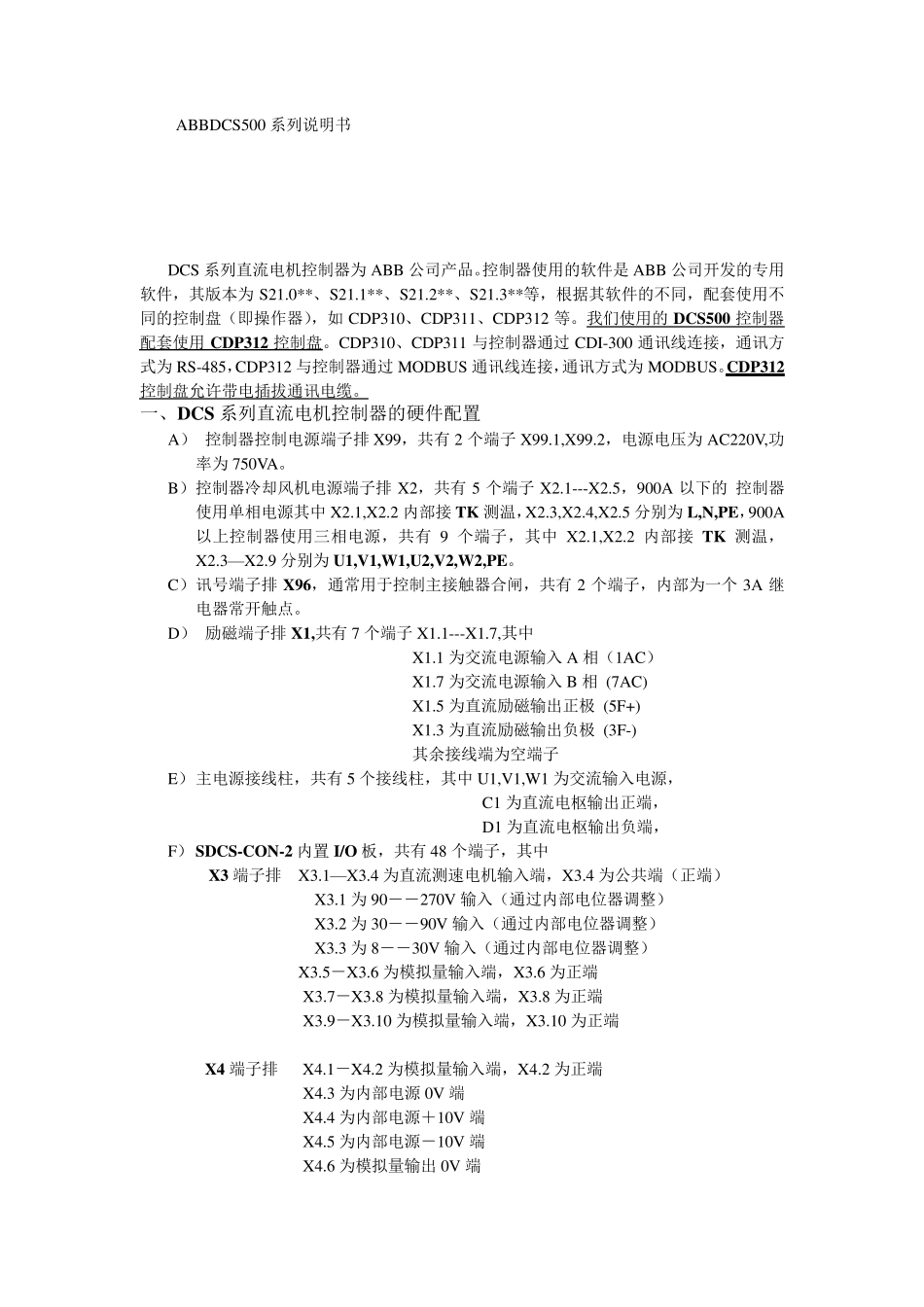

ABBDCS500 系列说明书 DCS 系列直流电机控制器为ABB 公司产品。控制器使用的软件是ABB 公司开发的专用软件,其版本为S21.0**、S21.1**、S21.2**、S21.3**等,根据其软件的不同,配套使用不同的控制盘(即操作器),如CDP310、CDP311、CDP312 等。我们使用的DCS500 控制器配套使用CDP312 控制盘。CDP310、CDP311 与控制器通过CDI-300 通讯线连接,通讯方式为RS-485,CDP312 与控制器通过MODBUS 通讯线连接,通讯方式为MODBUS。CDP312控制盘允许带电插拔通讯电缆。 一、DCS 系列直流电机控制器的硬件配置 A) 控制器控制电源端子排X99,共有2 个端子X99.1,X99.2,电源电压为AC220V,功率为750VA。 B) 控制器冷却风机电源端子排X2,共有5 个端子X2.1---X2.5,900A 以下的 控制器使用单相电源其中X2.1,X2.2 内部接TK 测温,X2.3,X2.4,X2.5 分别为L,N,PE,900A以上控制器使用三相电源,共有9 个端子,其中X2.1,X2.2 内部接TK 测温,X2.3—X2.9 分别为U1,V1,W1,U2,V2,W2,PE。 C) 讯号端子排X96,通常用于控制主接触器合闸,共有2 个端子,内部为一个3A 继电器常开触点。 D) 励磁端子排X1,共有7 个端子X1.1---X1.7,其中 X1.1 为交流电源输入A 相(1AC) X1.7 为交流电源输入B 相 (7AC) X1.5 为直流励磁输出正极 (5F+) X1.3 为直流励磁输出负极 (3F-) 其余接线端为空端子 E) 主电源接线柱,共有5 个接线柱,其中U1,V1,W1 为交流输入电源, C1 为直流电枢输出正端, D1 为直流电枢输出负端, F) SDCS-CON-2 内置I/O 板,共有48 个端子,其中 X3 端子排 X3.1—X3.4 为直流测速电机输入端,X3.4 为公共端(正端) X3.1 为90――270V 输入(通过内部电位器调整) X3.2 为30――90V 输入(通过内部电位器调整) X3.3 为8――30V 输入(通过内部电位器调整) X3.5-X3.6 为模拟量输入端,X3.6 为正端 X3.7-X3.8 为模拟量输入端,X3.8 为正端 X3.9-X3.10 为模拟量输入端,X3.10 为正端 X4 端子排 X4.1-X4.2 为模拟量输入端,X4.2 为正端 X4.3 为内部电源0V 端 X4.4 为内部电源+10V 端 X4.5 为内部电源-10V 端 X4.6 为模拟量输出0V 端 X4.7 为模拟量输出讯号1 端,范围-10V~+10V X4.8 为模拟量输出讯号2 端,范围-10V~+10V X4.9 为模拟量输出实际电流,范围0V~+3V,1.5V 为额定电流 X4.10 为模拟量输出0V 端 X 5 端子排 X5.1...
