ABB高压柜现场操作运行规程

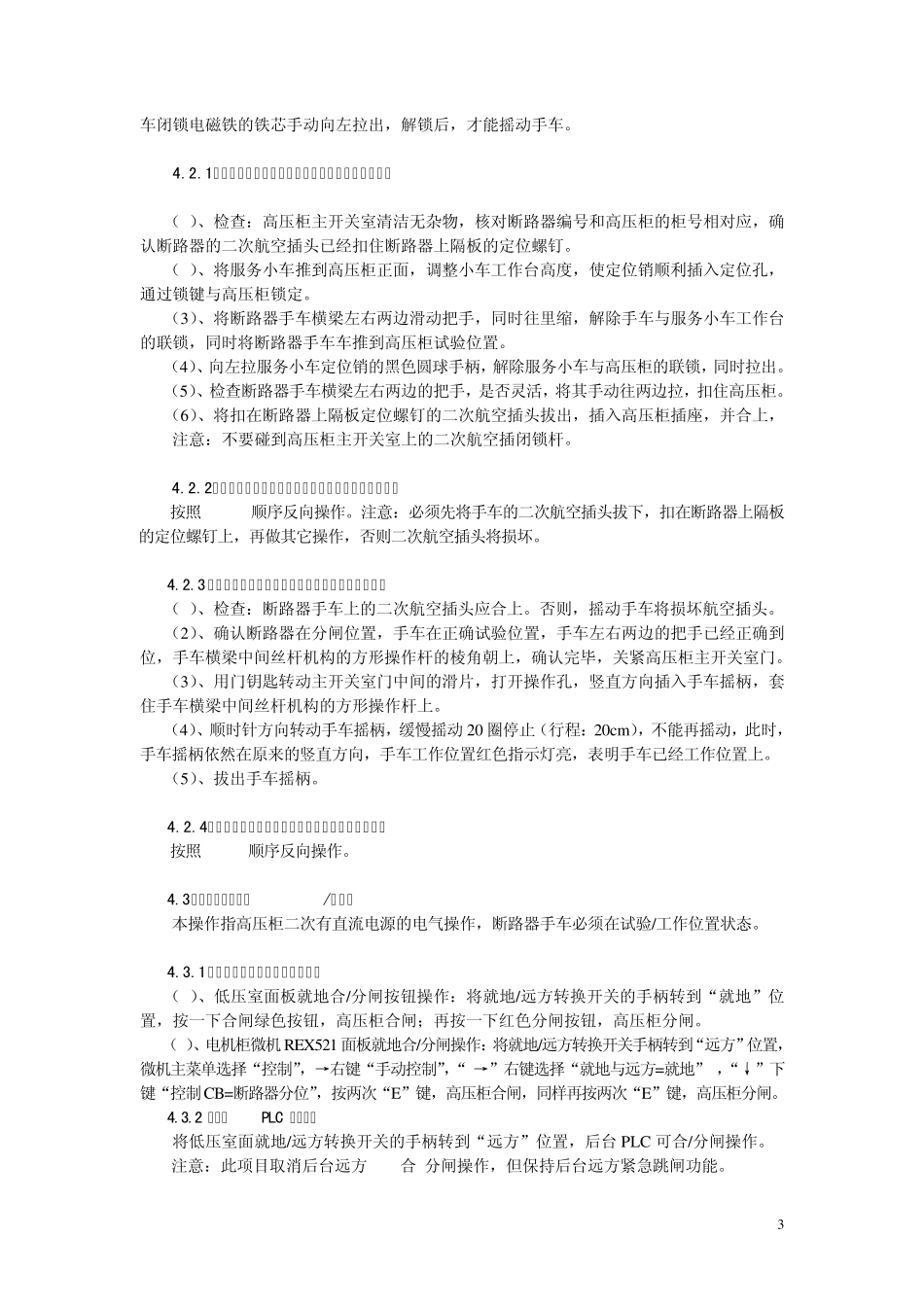

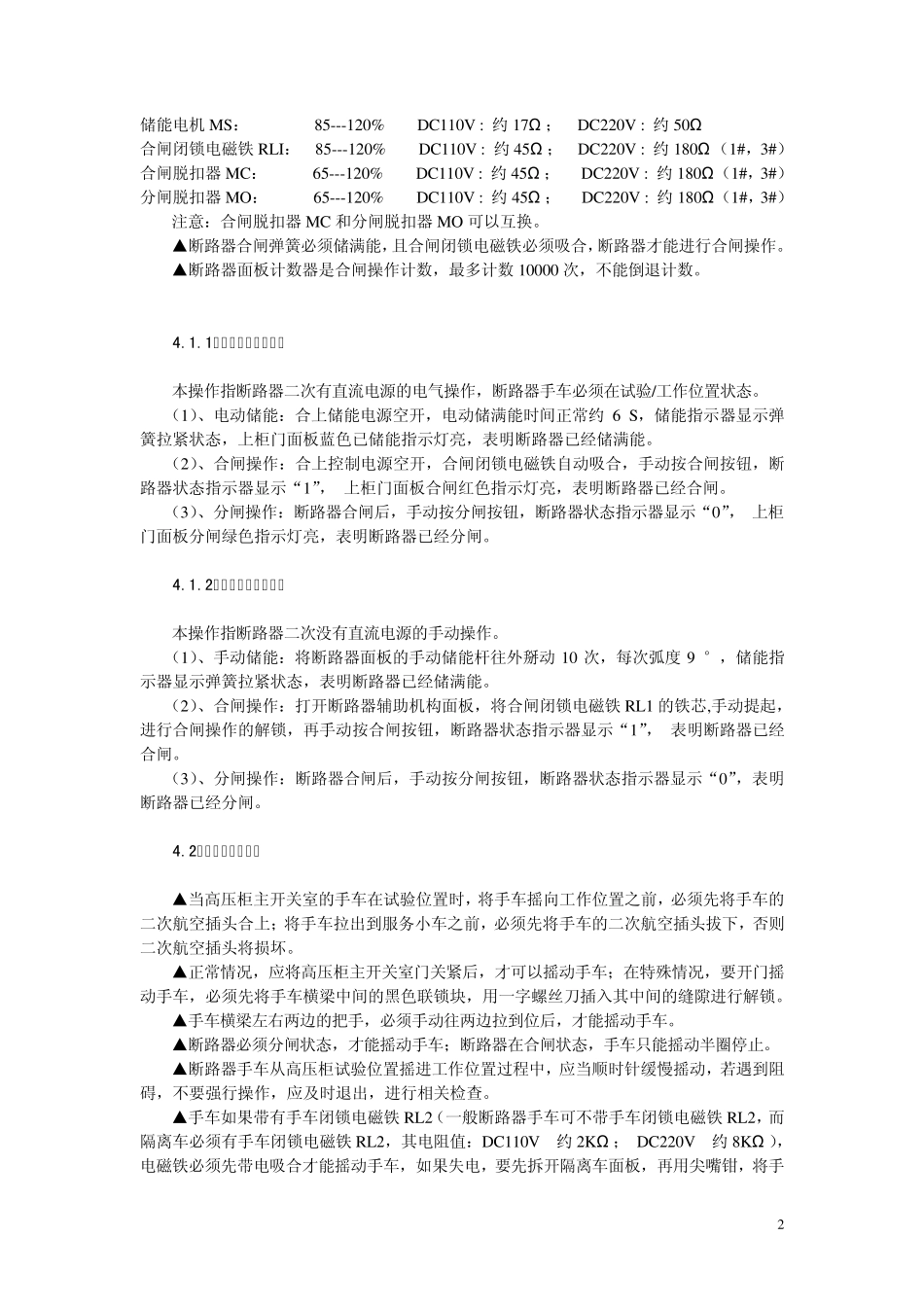

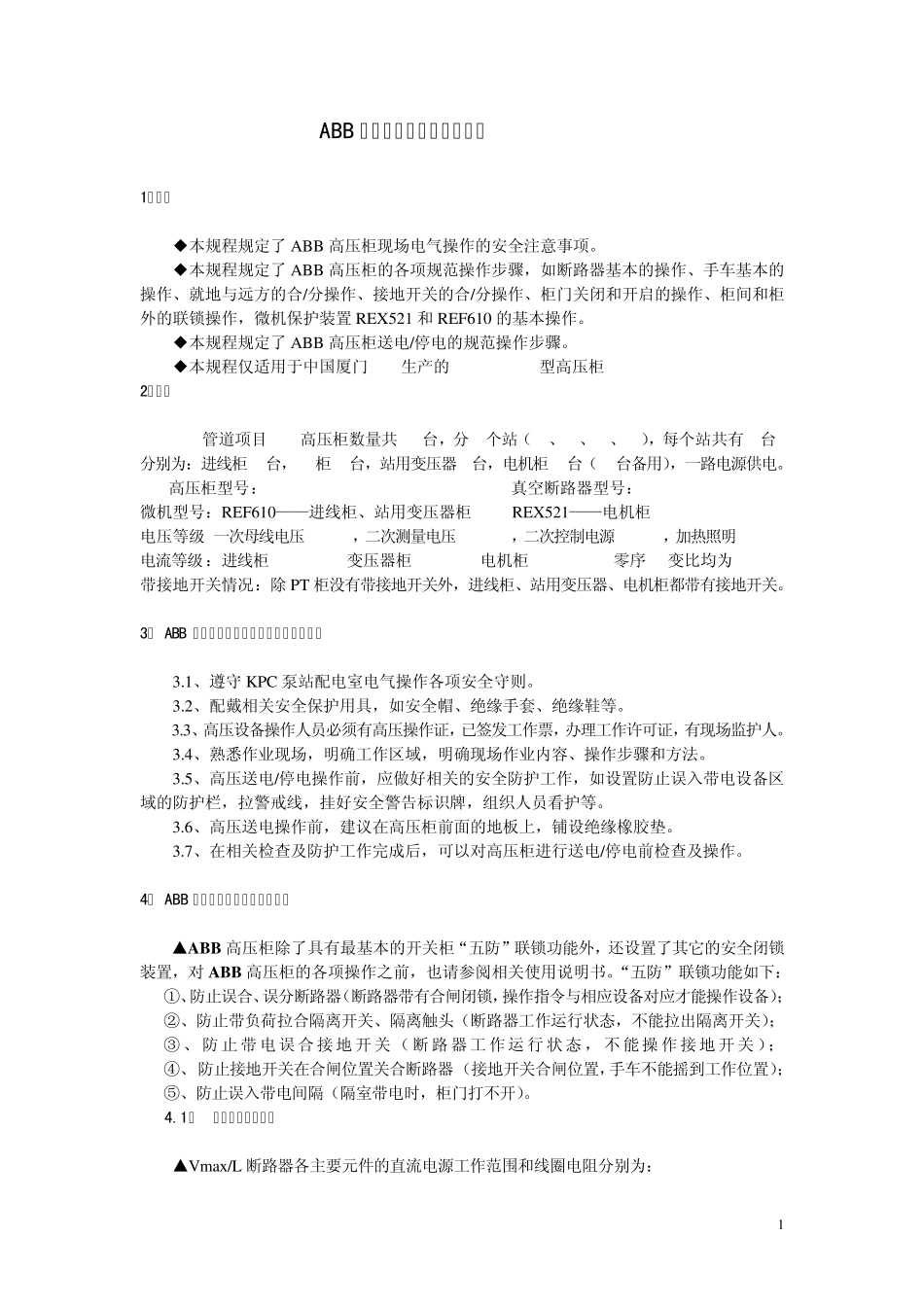

1 ABB 高压柜现场操作运行规程 1、范围 ◆本规程规定了ABB 高压柜现场电气操作的安全注意事项。 ◆本规程规定了ABB 高压柜的各项规范操作步骤，如断路器基本的操作、手车基本的操作、就地与远方的合/分操作、接地开关的合/分操作、柜门关闭和开启的操作、柜间和柜外的联锁操作，微机保护装置REX521 和REF610 的基本操作。 ◆本规程规定了ABB 高压柜送电/停电的规范操作步骤。 ◆本规程仅适用于中国厦门ABB生产的UniGear550型高压柜 2、概述 KPC管道项目ABB高压柜数量共24台，分4个站（2#、4#、6#、8#），每个站共有6台,分别为：进线柜 1台，PT柜 1台，站用变压器1台，电机柜 3台（ 1台备用），一路电源供电。 ABB高压柜型号：UniGear550 真空断路器型号：Vmax/L 12.06.25 微机型号：REF610——进线柜、站用变压器柜 REX521——电机柜 电压等级:一次母线电压6.6KV ，二次测量电压AC110V ，二次控制电源DC110V，加热照明AC24OV 电流等级： 进线柜600/5A 变压器柜50/5A 电机柜300/5A 零序 CT变比均为250/5A 带接地开关情况：除 PT 柜没有带接地开关外，进线柜、站用变压器、电机柜都带有接地开关。 3、 ABB 高压柜现场电气操作安全注意事项。 3.1、遵守 KPC 泵站配电室电气操作各项安全守则。 3.2、配戴相关安全保护用具，如安全帽、绝缘手套、绝缘鞋等。 3.3、高压设备操作人员必须有高压操作证，已签发工作票，办理工作许可证，有现场监护人。 3.4、熟悉作业现场，明确工作区域，明确现场作业内容、操作步骤和方法。 3.5、高压送电/停电操作前，应做好相关的安全防护工作，如设置防止误入带电设备区域的防护栏，拉警戒线，挂好安全警告标识牌，组织人员看护等。 3.6、高压送电操作前，建议在高压柜前面的地板上，铺设绝缘橡胶垫。 3.7、在相关检查及防护工作完成后，可以对高压柜进行送电/停电前检查及操作。 4、 ABB 高压柜的各项规范操作步骤 ▲ABB 高压柜除了具有最基本的开关柜“五防”联锁功能外，还设置了其它的安全闭锁装置，对 ABB 高压柜的各项操作之前，也请参阅相关使用说明书。“五防”联锁功能如下： ①、防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）； ②、防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）； ③ 、防 止 带 电误 合接地开关（断路器工 作运 行 状 态 ，不 能 操作接地开关）；...
