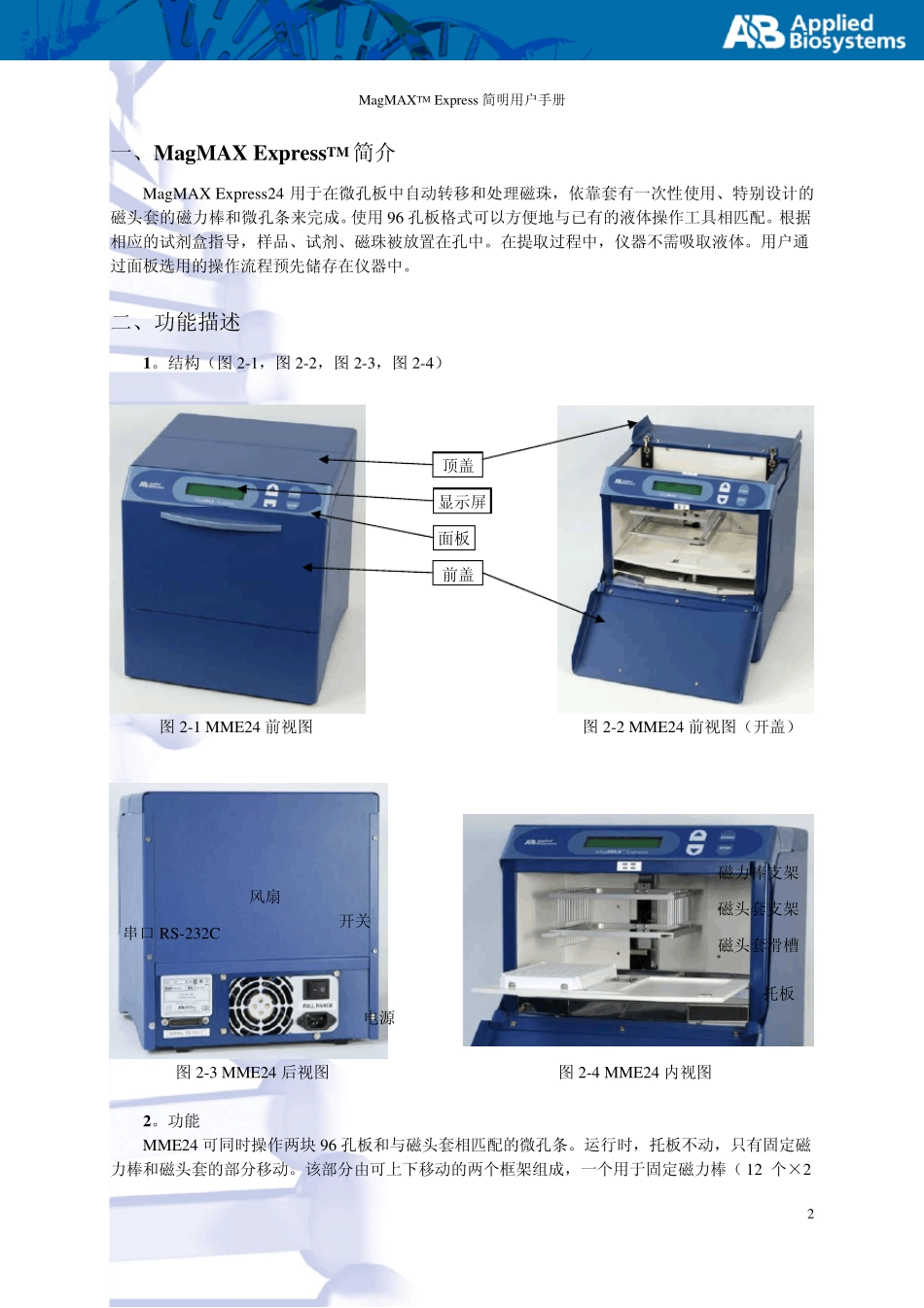

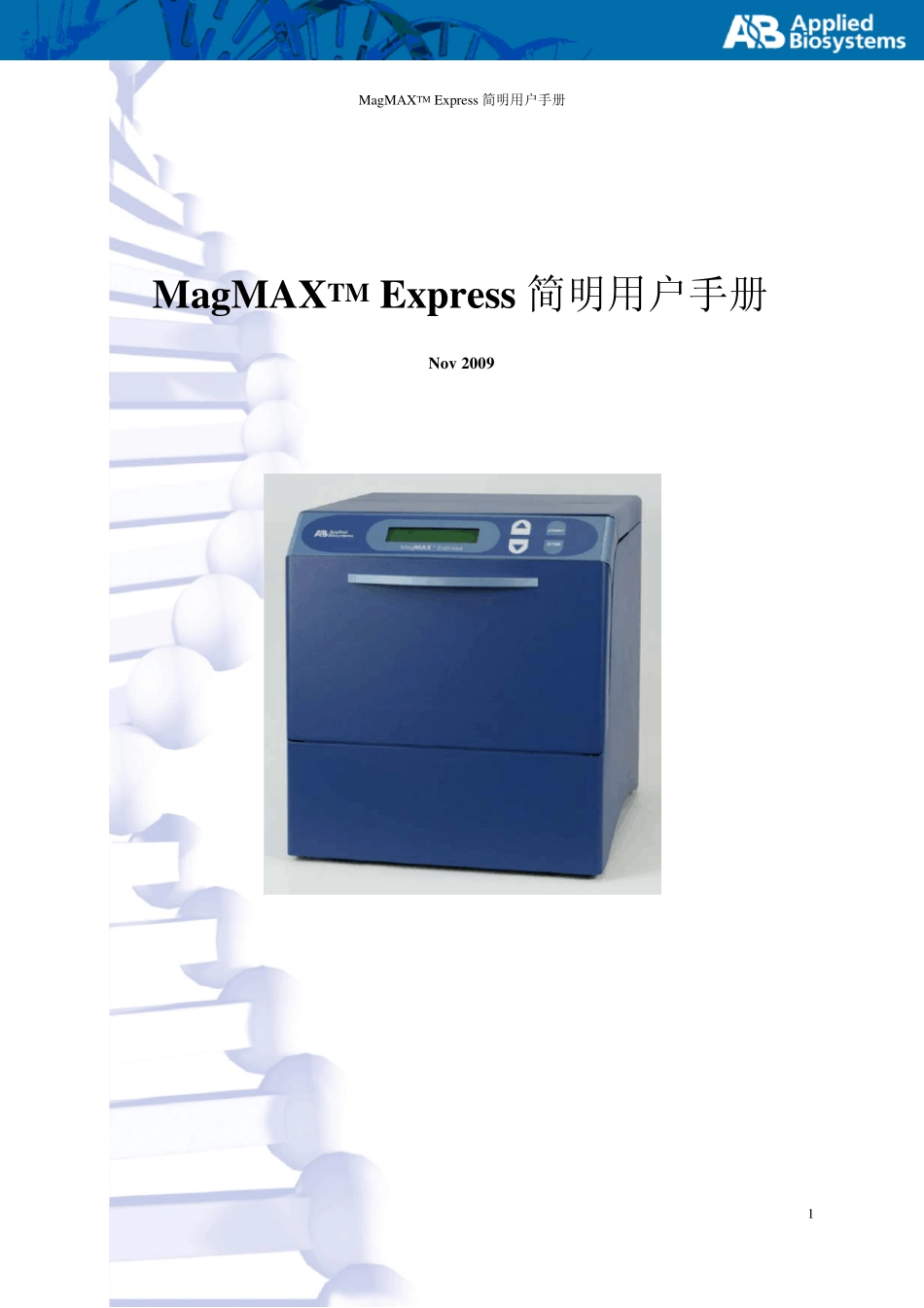

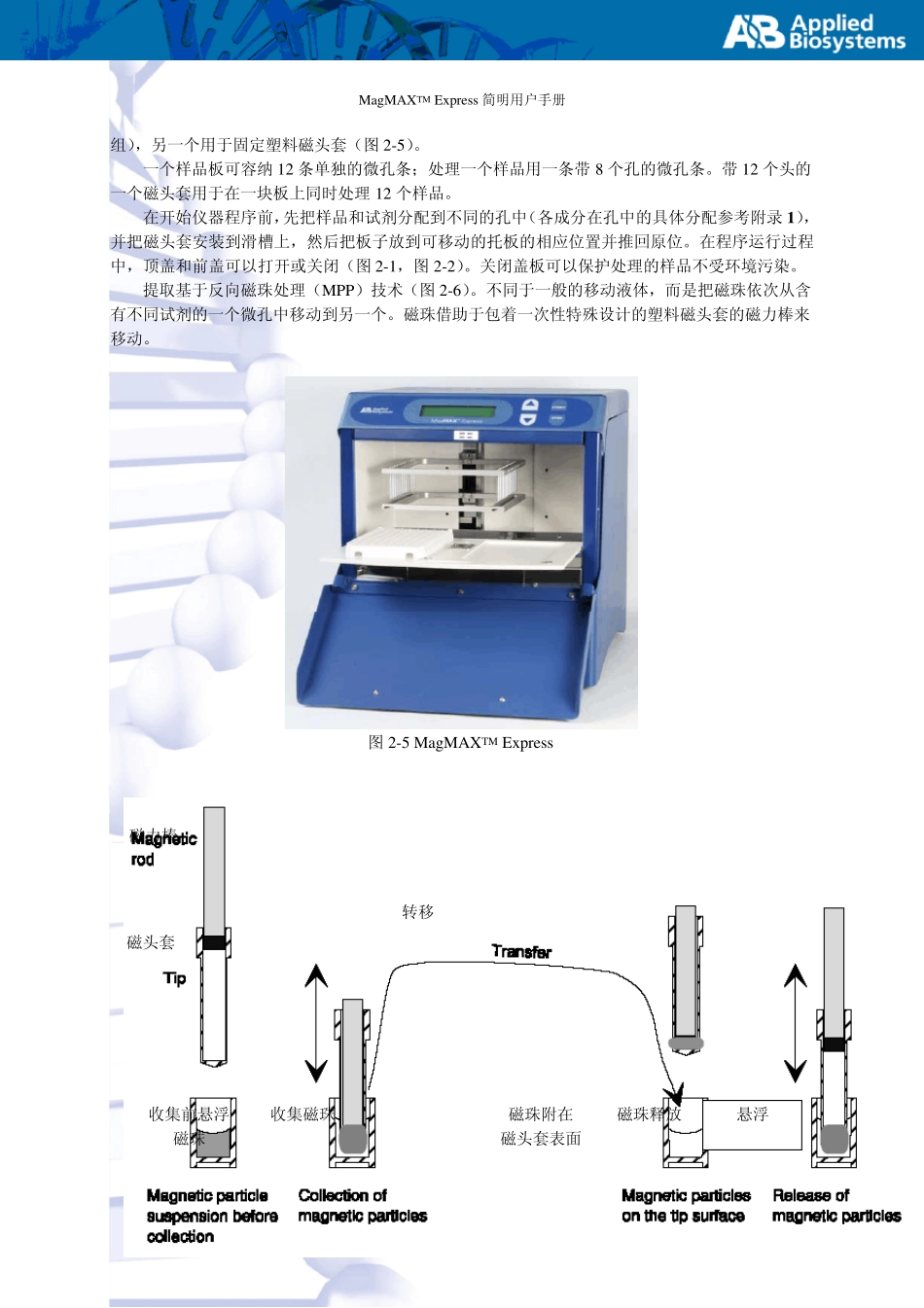

MagMAXTM Express 简明用户手册 1 MagMAXTM Express 简明用户手册 Nov 2009 MagMAXTM Express 简明用户手册 2一、MagMAX ExpressTM 简介 MagMAX Express24 用于在微孔板中自动转移和处理磁珠，依靠套有一次性使用、特别设计的磁头套的磁力棒和微孔条来完成。使用 96 孔板格式可以方便地与已有的液体操作工具相匹配。根据相应的试剂盒指导，样品、试剂、磁珠被放置在孔中。在提取过程中，仪器不需吸取液体。用户通过面板选用的操作流程预先储存在仪器中。 二、功能描述 1。结构（图 2-1，图 2-2，图 2-3，图 2-4） 图 2-1 MME24 前视图 图 2-2 MME24 前视图（开盖） 图 2-3 MME24 后视图 图 2-4 MME24 内视图 2。功能 MME24 可同时操作两块 96 孔板和与磁头套相匹配的微孔条。运行时，托板不动，只有固定磁力棒和磁头套的部分移动。该部分由可上下移动的两个框架组成，一个用于固定磁力棒（ 12 个×2面板显示屏前盖顶盖开关 电源风扇串口 RS-232C 托板磁头套支架磁头套滑槽磁力棒支架MagMAXTM Express 简明用户手册 3组），另一个用于固定塑料磁头套（图2-5）。 一个样品板可容纳 12 条单独的微孔条；处理一个样品用一条带 8 个孔的微孔条。带 12 个头的一个磁头套用于在一块板上同时处理 12 个样品。 在开始仪器程序前，先把样品和试剂分配到不同的孔中（各成分在孔中的具体分配参考附录 1），并把磁头套安装到滑槽上，然后把板子放到可移动的托板的相应位置并推回原位。在程序运行过程中，顶盖和前盖可以打开或关闭（图2-1，图2-2）。关闭盖板可以保护处理的样品不受环境污染。 提取基于反向磁珠处理（MPP）技术（图2-6）。不同于一般的移动液体，而是把磁珠依次从含有不同试剂的一个微孔中移动到另一个。磁珠借助于包着一次性特殊设计的塑料磁头套的磁力棒来移动。 图2-5 MagMAXTM Express 图2-6 反向磁珠处理（MPP）技术 磁力棒 磁头套 转移收集前悬浮 磁珠 收集磁珠 磁珠附在 磁头套表面磁珠释放 悬浮 MagMAXTM Ex press 简明用户手册 4 3 。磁力棒的作用 a. 收集磁珠 在这个过程中，磁力棒完全探入磁头套顶端，然后在孔中共同上下缓慢移动，因而磁珠被吸附到磁头套的顶端。随后，带着磁珠的磁力棒和磁头套被提起，移动到下一个孔中。 b. 释放磁珠 进入下一孔后，磁力棒被提起，而磁头套则留在含有试剂的孔中。随着磁头套的强力上下振动，磁珠被...
