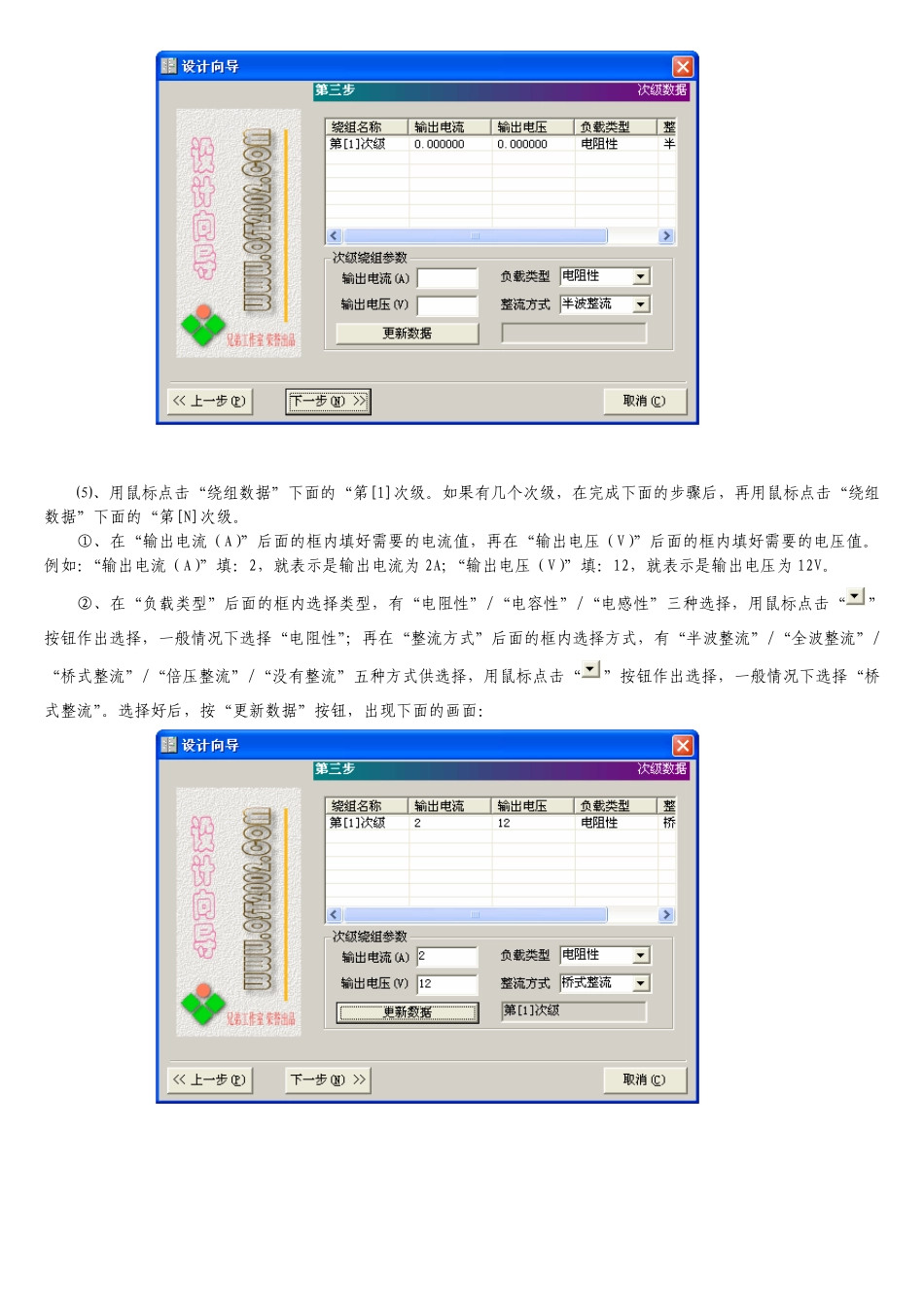

AC-DC 电源适配器 一、AC-DC 电源适配器的含义： AC-DC 电源适配器是电源系列产品中最简单的电源，它主要由电源变压器、整流电路、滤波电路组成，有些 AC-DC电源适配器带有稳压电路。 二、AC-DC 电源适配器的工作原理：参照下图加以说明！ AC-DC 电源适配器的工作原理是：电源变压器将交流市电转换成所需的交流电压（36V 以下），经过整流电路后，再经过滤波电路得到波形比较平顺的直流电压。 一般的 AC/DC 电源适配器就做到此步就行了，再配上电源插头、DC 电源线、外壳就可以使用了；如果需要稳定的DC 电压输出，那就需要稳压电路了。 三、各部分电路设计： 1、 电源变压器的设计：下面以“变压器设计大师”软件加以说明！ ⑴、打开“变压器设计大师”软件，显示画面如下： ⑵、点击左下角的“设计指导”按钮，会弹出以下对话框： ⑶、按“下一步”按钮，会弹出以下对话框： ⑷、“初级绕组电压”是固定的 220.00V（注册后才可变更此参数）；“次级绕组个数”有“一组”到“六组”可供选择，用鼠标点击“”按钮，根据自己需要的实际情况作出“几组”的选择；“硅钢磁感应强度”有“中强度”/“低强度”供选择，用鼠标点击“”按钮，选择磁感应的强度类型，一般情况下选“中强度”。选择好后，按“下一步”按钮，出现下面的画面： ⑸、用鼠标点击“绕组数据”下面的“第[1]次级。如果有几个次级，在完成下面的步骤后，再用鼠标点击“绕组数据”下面的“第[N]次级。 ①、在“输出电流（A）”后面的框内填好需要的电流值，再在“输出电压（V）”后面的框内填好需要的电压值。 例如：“输出电流（A）”填：2，就表示是输出电流为 2A；“输出电压（V）”填：12，就表示是输出电压为 12V。 ②、在“负载类型”后面的框内选择类型，有“电阻性”/“电容性”/“电感性”三种选择，用鼠标点击“”按钮作出选择，一般情况下选择“电阻性”；再在“整流方式”后面的框内选择方式，有“半波整流”/“全波整流”/“桥式整流”/“倍压整流”/“没有整流”五种方式供选择，用鼠标点击“”按钮作出选择，一般情况下选择“桥式整流”。选择好后，按“更新数据”按钮，出现下面的画面： ⑹、按“下一步”按钮，出现下面的画面： ⑺、按“完成”按钮，出现下面的画面： ⑻、上图中是“”，用鼠标点击“”出现以下画面： ⑼、上图中的铁芯尺寸一目了然，用鼠标点击“”出现以下画面： 这样一来，这个输入AC220V、输出 AC12V/2A ...
