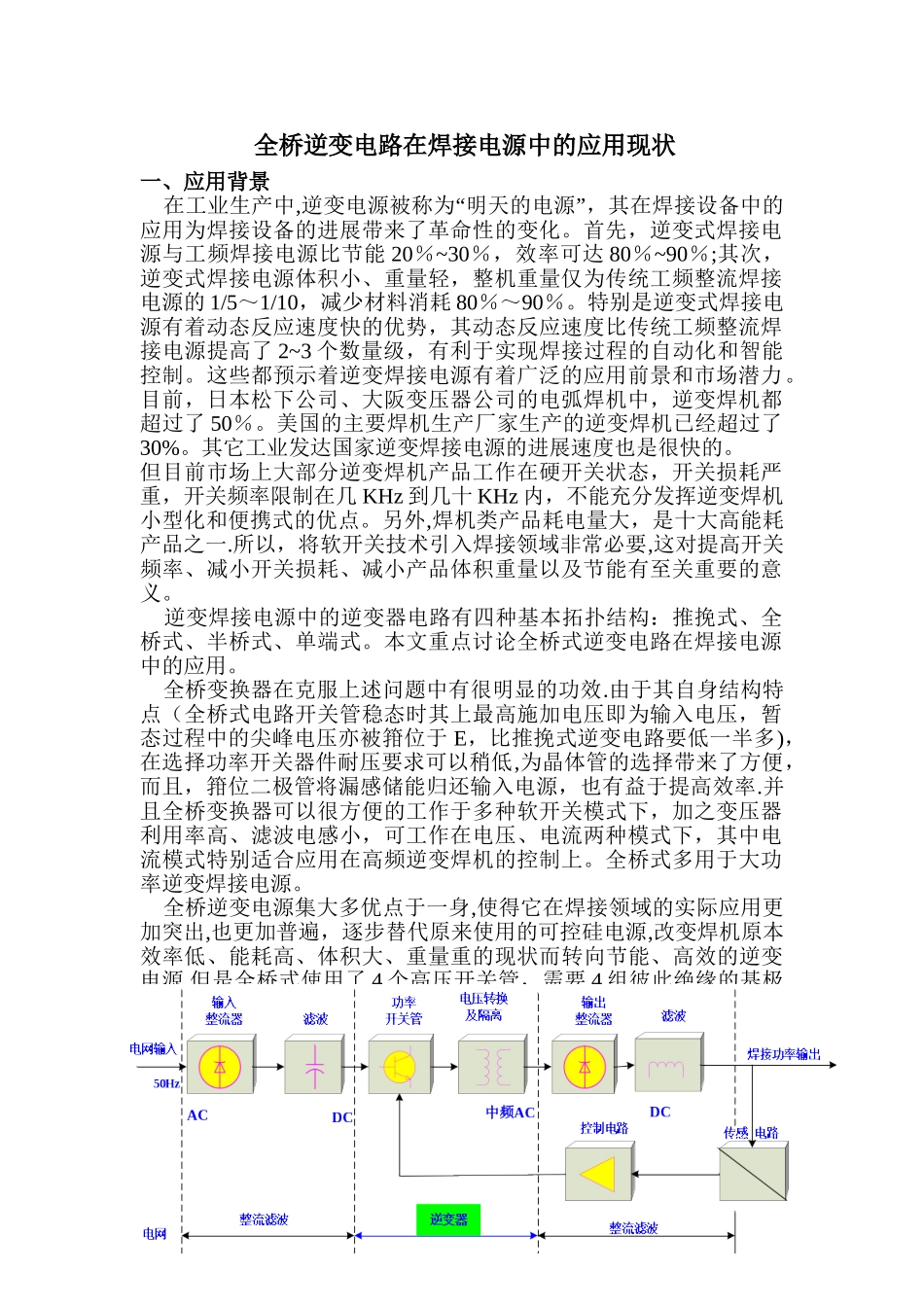

全桥逆变电路在焊接电源中的应用现状一、应用背景 在工业生产中,逆变电源被称为“明天的电源”，其在焊接设备中的应用为焊接设备的进展带来了革命性的变化
首先，逆变式焊接电源与工频焊接电源比节能 20％~30％，效率可达 80％~90％;其次，逆变式焊接电源体积小、重量轻，整机重量仅为传统工频整流焊接电源的 1/5～1/10，减少材料消耗 80％～90％
特别是逆变式焊接电源有着动态反应速度快的优势，其动态反应速度比传统工频整流焊接电源提高了 2~3 个数量级，有利于实现焊接过程的自动化和智能控制
这些都预示着逆变焊接电源有着广泛的应用前景和市场潜力
目前，日本松下公司、大阪变压器公司的电弧焊机中，逆变焊机都超过了 50％
美国的主要焊机生产厂家生产的逆变焊机已经超过了30%
其它工业发达国家逆变焊接电源的进展速度也是很快的
但目前市场上大部分逆变焊机产品工作在硬开关状态，开关损耗严重，开关频率限制在几 KHz 到几十 KHz 内，不能充分发挥逆变焊机小型化和便携式的优点
另外,焊机类产品耗电量大，是十大高能耗产品之一
所以，将软开关技术引入焊接领域非常必要,这对提高开关频率、减小开关损耗、减小产品体积重量以及节能有至关重要的意义
逆变焊接电源中的逆变器电路有四种基本拓扑结构：推挽式、全桥式、半桥式、单端式
本文重点讨论全桥式逆变电路在焊接电源中的应用

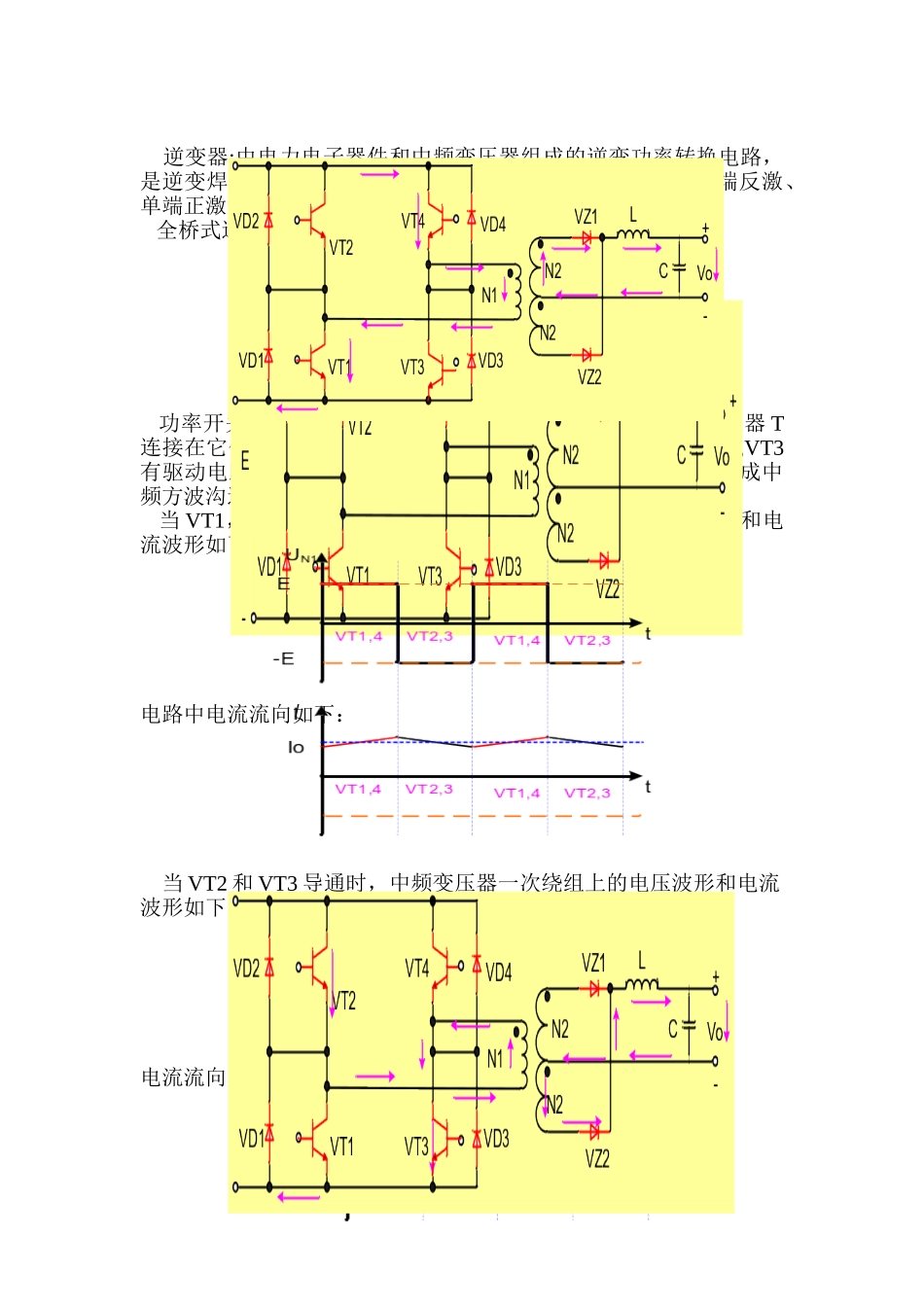

全桥变换器在克服上述问题中有很明显的功效

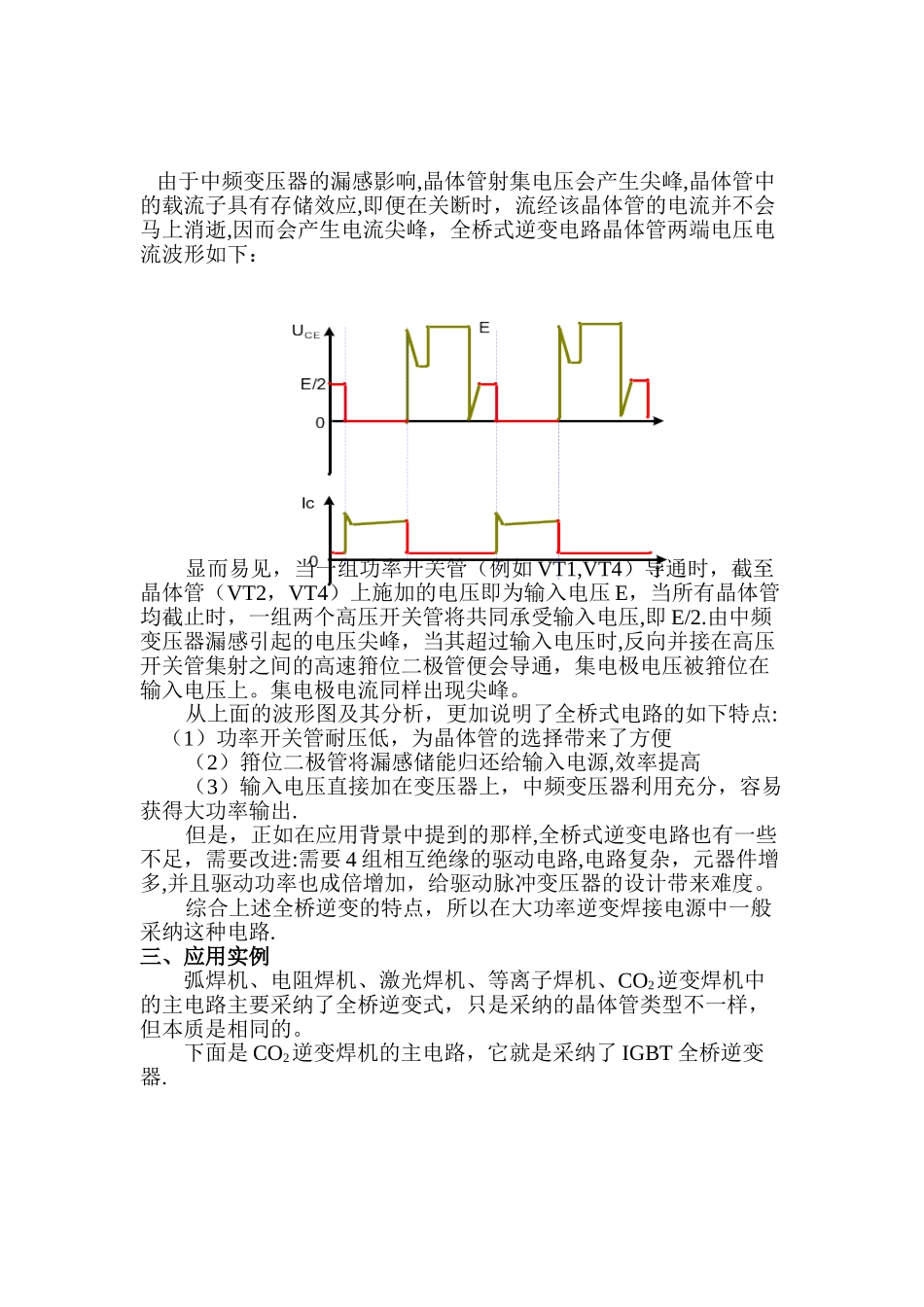

由于其自身结构特点（全桥式电路开关管稳态时其上最高施加电压即为输入电压，暂态过程中的尖峰电压亦被箝位于 E，比推挽式逆变电路要低一半多)，在选择功率开关器件耐压要求可以稍低,为晶体管的选择带来了方便，而且，箝位二极管将漏感储能归还输入电源，也有益于提高效率
并且全桥变换器可以很方便的工作于多种软开关模式下，加之变压器利用率高、滤波电感小，可工作在电压、电流两种模式下，其中电流模式特别适
