电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

AC小技巧——提取CAD高程点自动生成地形

AC小技巧——提取CAD高程点自动生成地形_第1页
1/21
AC小技巧——提取CAD高程点自动生成地形_第2页
2/21
AC小技巧——提取CAD高程点自动生成地形_第3页
3/21

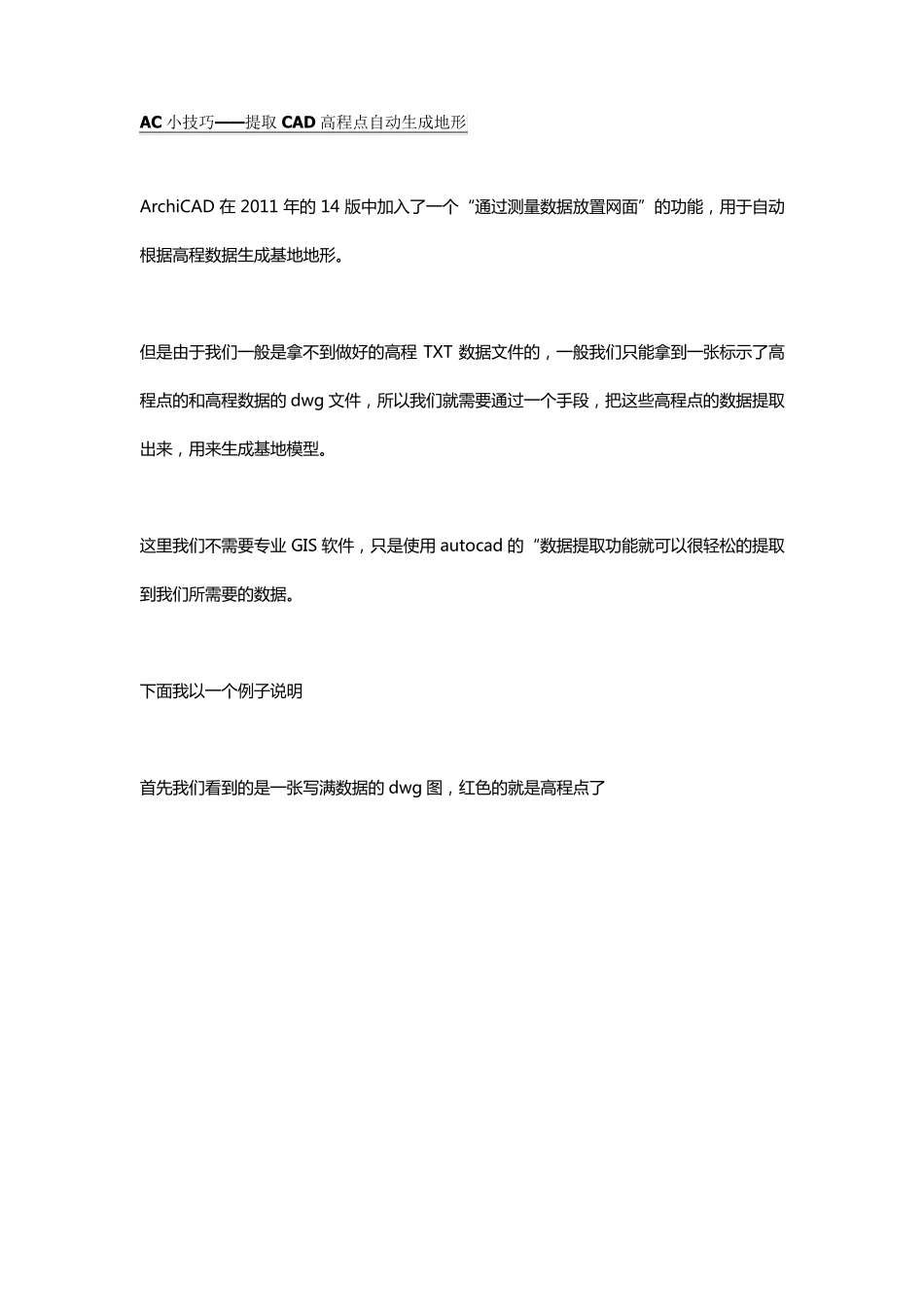

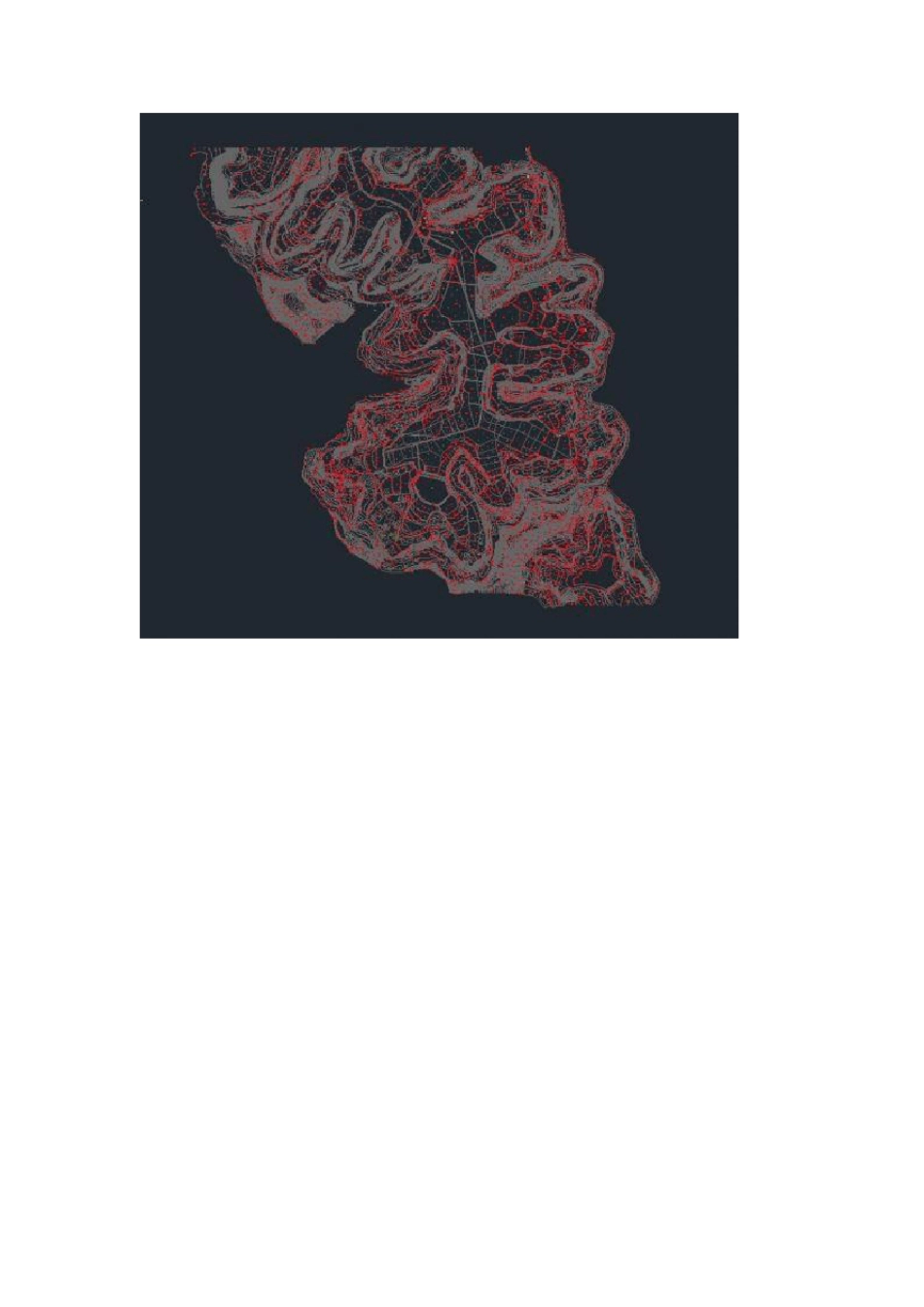

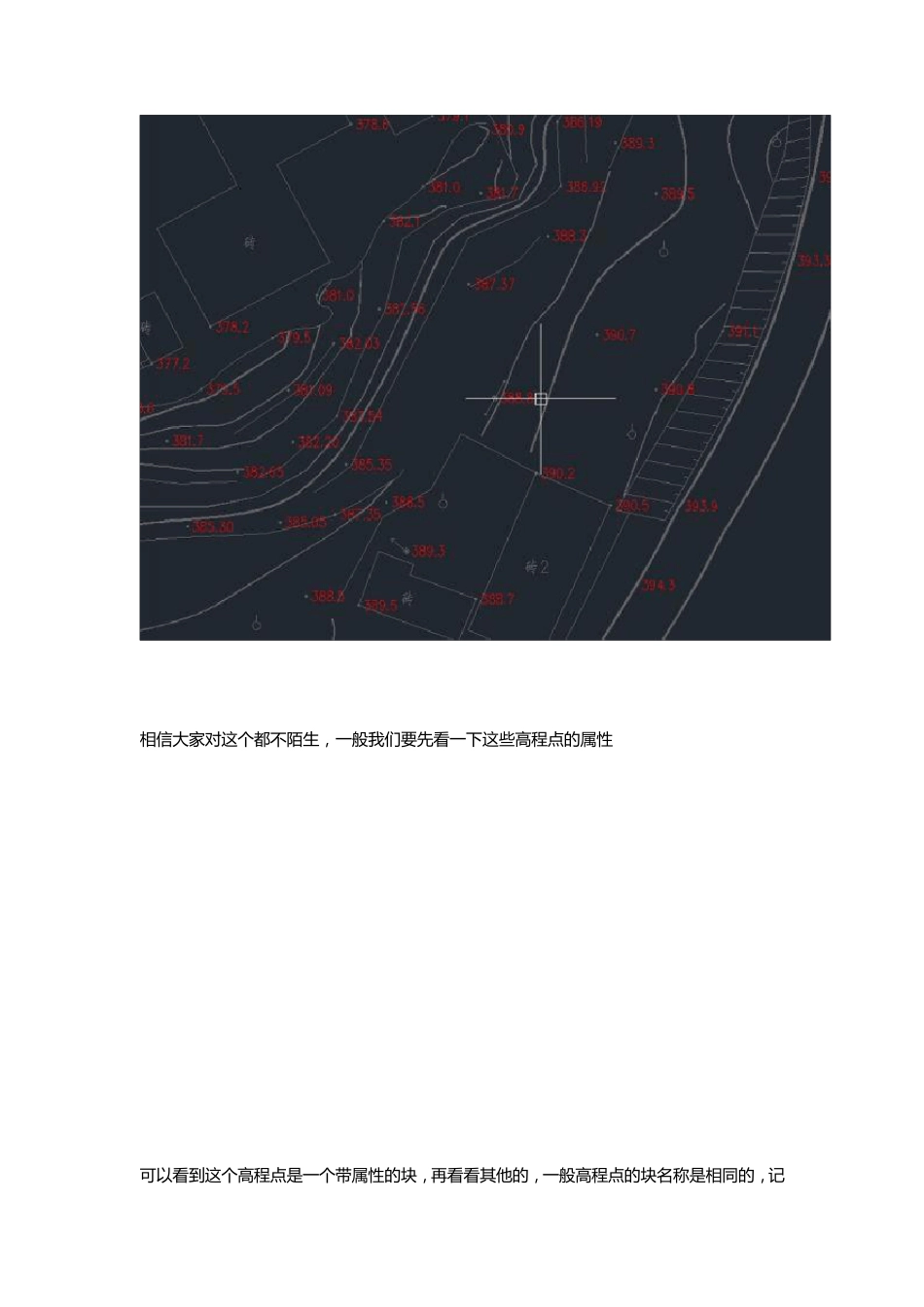

AC 小技巧——提取CAD 高程点自动生成地形 ArchiCAD 在 2011 年 的 14 版 中 加 入 了 一 个 “通过测量数据放置网面”的 功能,用于自动根据高程数据生成基地地形。 但是由于我们一 般是拿不到做好的 高程 TXT 数据文件的 ,一 般我们只能拿到一 张标示了 高程点的 和高程数据的 dwg 文件,所以我们就需要通过一 个 手段,把这些高程点的 数据提取出来,用来生成基地模型。 这里我们不需要专业 GIS 软件,只是使用 autocad 的 “数据提取功能就可以很轻松的 提取到我们所需要的 数据。 下面我以一 个 例子说明 首先我们看到的 是一 张写满数据的 dwg 图,红色的 就是高程点了 相 信 大 家 对 这 个 都 不 陌 生 , 一般我们要先看一下这 些高程点的属性 可以看到这 个 高程点是一个 带属性的块, 再看看其他的, 一般高程点的块名称是相 同的, 记住 这 个 名 字 。 PS: 如 果 不 是 块 , 而 是 一 个 点 , 也 没 关 系 , 看 看 点 的 属 性 里 的Z 值 跟 旁 边 的 文 字 写 的 高 度是 不 是 一 致 , 一 般 标 准 的 图 应 该 是 一 样 的 ,如 果 连 点 都 没 有 , 只 有 一 个 文 字 , 那 也 没 关 系 ,继 续 往 后 看 , 我 会 告 诉 你 怎 么 提 取 , 这 一 步 主 要 的 目 的 就 是 搞 清 楚 这 个 高 程 到 底 是 什 么 , 但是 无 论 它 是 什 么 , 我 们 都 是 可 以 提 取 到 的 , 只 不 过 提 取 规 则 不 同 。 然 后 我 们 点 开 工 具 ——数据提 取 可 以 看 到 下面的 一 个 对话框 这 里 我 们 常 见 一个数据提取,点下一步 会 让 你 取 一 个 名 字 , 这 个 名 字 可 以 随 意 , 放 在 哪 也 无 所 谓 , 这 个 文 件 只 是 一 个 记 录 提 取 规 则的 文 件 , 不 是 我 们 最 后 要 用 的 。 点保存之后 就会 看到下面的 对话框 这 里 你 可 以 选 是 提 取 整 个 图 形 的 , 还 是 只 是 选 择 部 分 的 , 这 个 看 你 的 需 要 来 选 择 。 PS:如果你 的 DWG 图 , 高程点是 在独立的 图 层的 , 或者你 可 以 清理到图 上只 剩...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

AC小技巧——提取CAD高程点自动生成地形

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
