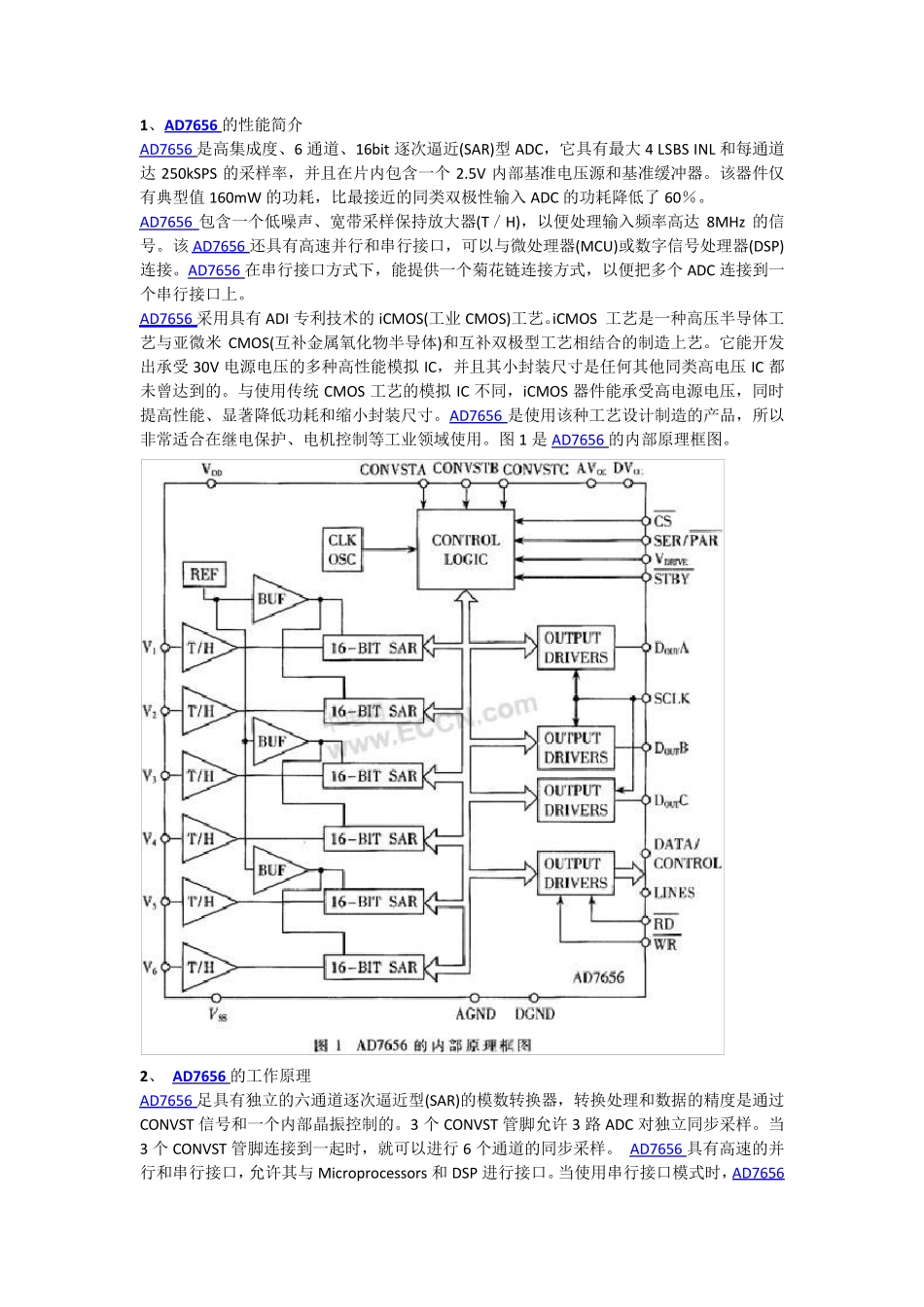

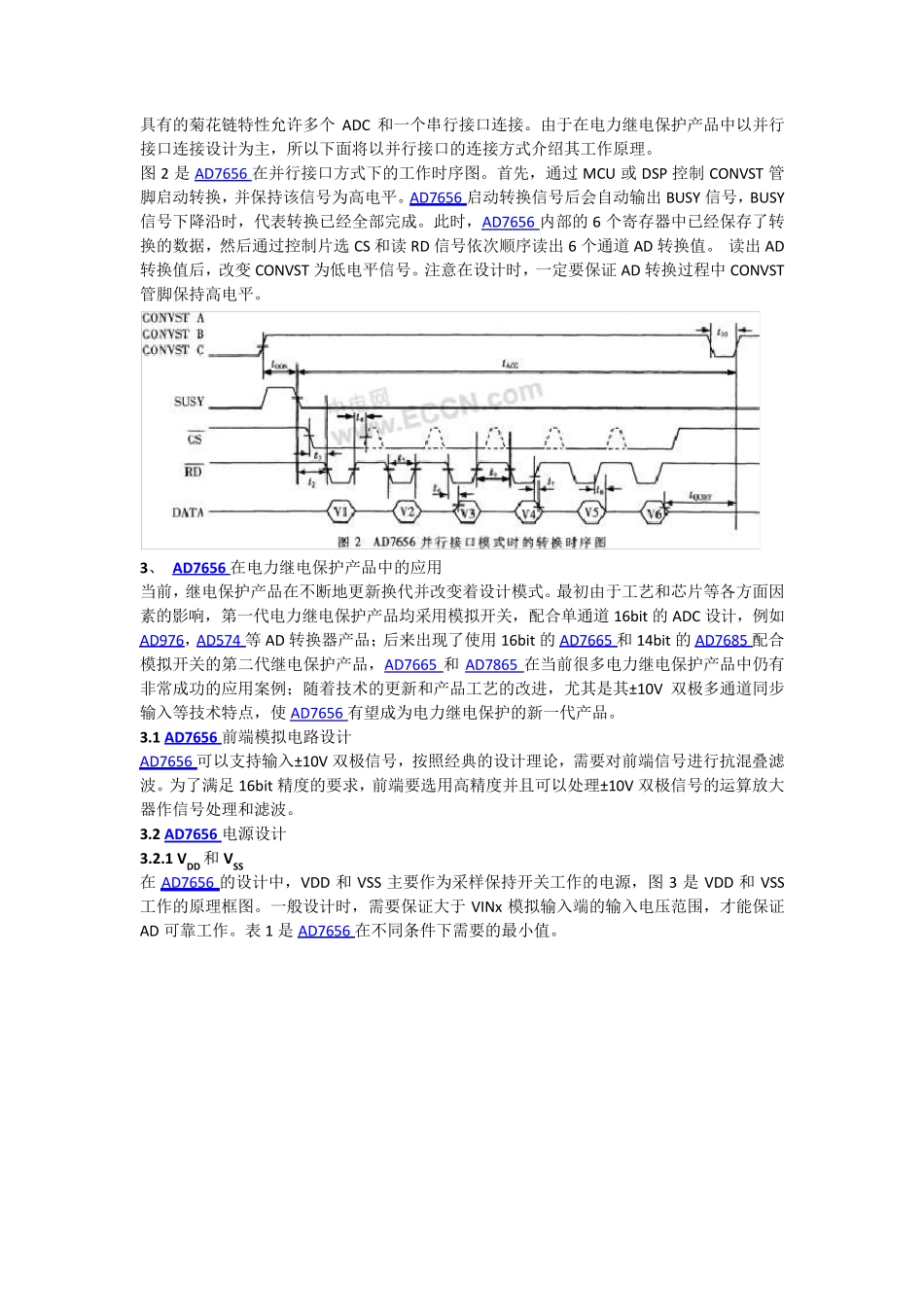

1、AD7656 的性能简介 AD7656 是高集成度、6 通道、16bit 逐次逼近(SAR)型 ADC，它具有最大 4 LSBS INL 和每通道达 250kSPS 的采样率，并且在片内包含一个 2.5V 内部基准电压源和基准缓冲器。该器件仅有典型值 160mW 的功耗，比最接近的同类双极性输入 ADC 的功耗降低了 60％。 AD7656 包含一个低噪声、宽带采样保持放大器(T／H)，以便处理输入频率高达 8MHz 的信号。该 AD7656 还具有高速并行和串行接口，可以与微处理器(MCU)或数字信号处理器(DSP)连接。AD7656 在串行接口方式下，能提供一个菊花链连接方式，以便把多个 ADC 连接到一个串行接口上。 AD7656 采用具有 ADI 专利技术的 iCMOS(工业 CMOS)工艺。iCMOS 工艺是一种高压半导体工艺与亚微米 CMOS(互补金属氧化物半导体)和互补双极型工艺相结合的制造上艺。它能开发出承受 30V 电源电压的多种高性能模拟 IC，并且其小封装尺寸是任何其他同类高电压 IC 都未曾达到的。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 器件能承受高电源电压，同时提高性能、显著降低功耗和缩小封装尺寸。AD7656 是使用该种工艺设计制造的产品，所以非常适合在继电保护、电机控制等工业领域使用。图 1 是 AD7656 的内部原理框图。 2、 AD7656 的工作原理 AD7656 足具有独立的六通道逐次逼近型(SAR)的模数转换器，转换处理和数据的精度是通过CONVST 信号和一个内部晶振控制的。3 个 CONVST 管脚允许 3 路 ADC 对独立同步采样。当3 个 CONVST 管脚连接到一起时，就可以进行 6 个通道的同步采样。 AD7656 具有高速的并行和串行接口，允许其与 Microprocessors 和 DSP 进行接口。当使用串行接口模式时，AD7656具有的菊花链特性允许多个ADC 和一个串行接口连接。由于在电力继电保护产品中以并行接口连接设计为主，所以下面将以并行接口的连接方式介绍其工作原理。 图2 是AD7656 在并行接口方式下的工作时序图。首先，通过MCU 或DSP 控制CONVST 管脚启动转换，并保持该信号为高电平。AD7656 启动转换信号后会自动输出BUSY 信号，BUSY信号下降沿时，代表转换已经全部完成。此时，AD7656 内部的6 个寄存器中已经保存了转换的数据，然后通过控制片选CS 和读RD 信号依次顺序读出6 个通道AD 转换值。 读出AD转换值后，改变CONVST 为低电平信号。注意在设计时，一定要保证AD 转换过程中CONVST管脚保持高电平。 3、 AD7656 在...
