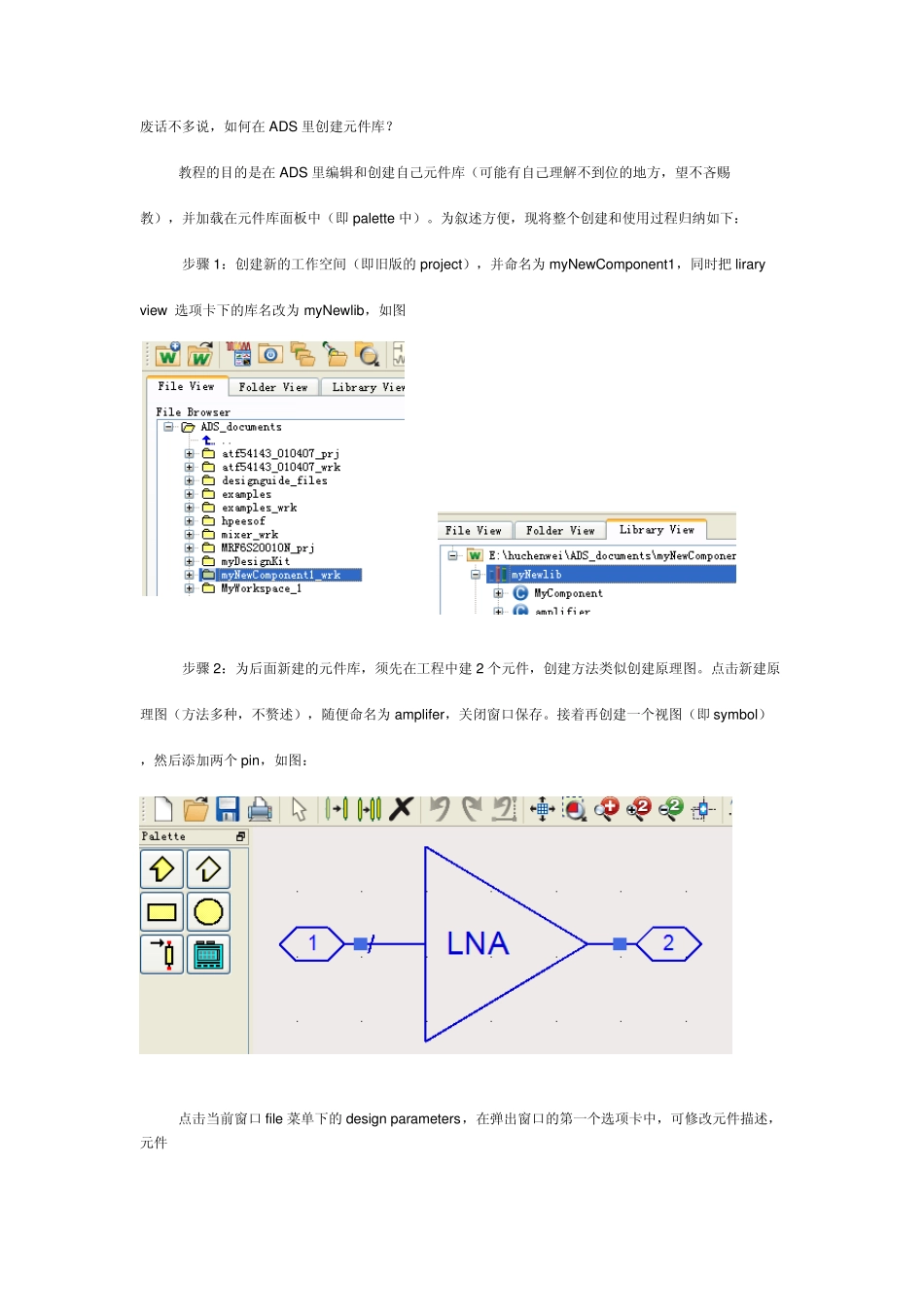

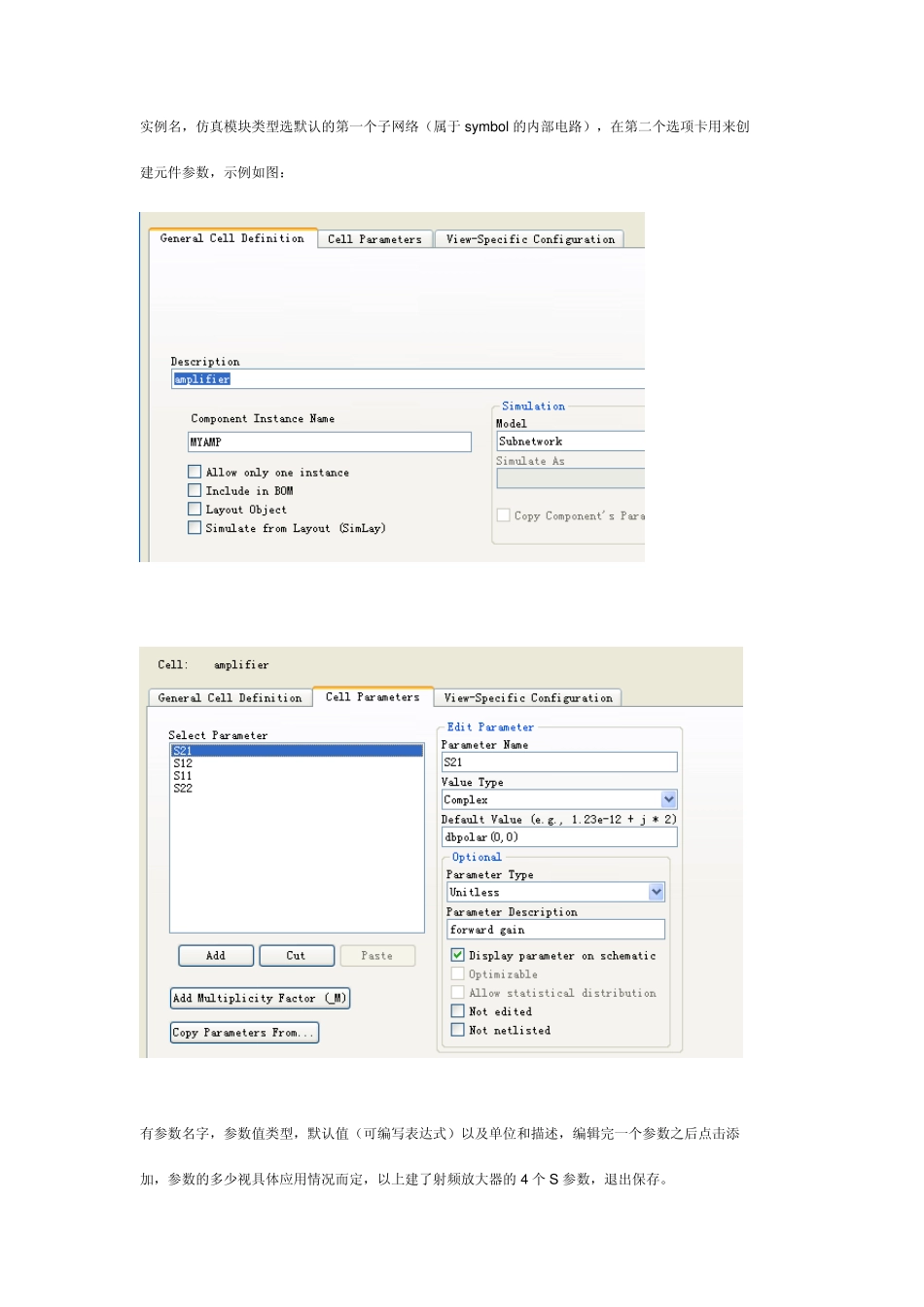

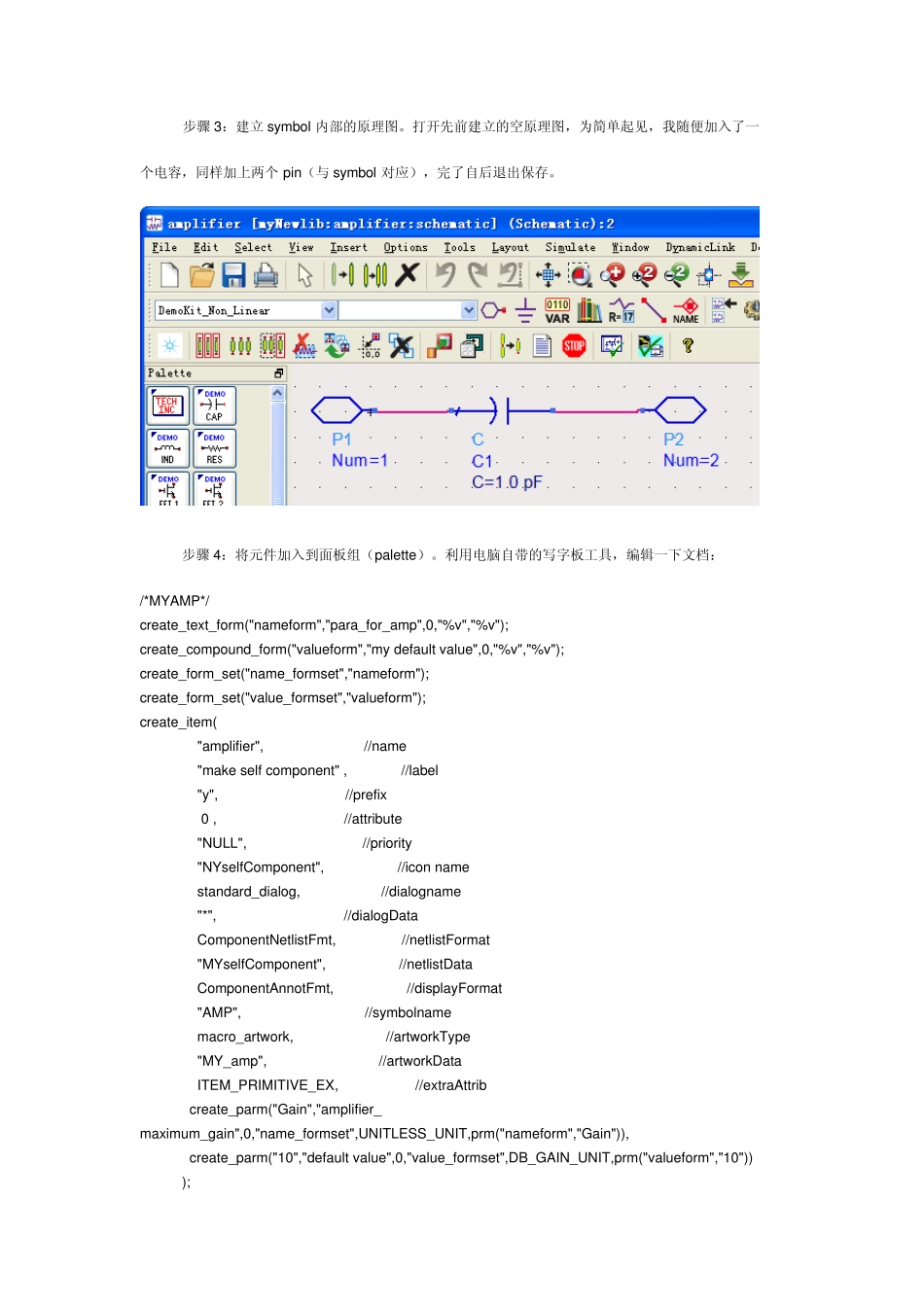

废话不多说，如何在ADS 里创建元件库？ 教程的目的是在ADS 里编辑和创建自己元件库（可能有自己理解不到位的地方，望不吝赐 教），并加载在元件库面板中（即palette 中）。为叙述方便，现将整个创建和使用过程归纳如下： 步骤 1：创建新的工作空间（即旧版的project），并命名为 myNewComponent1，同时把 lirary view 选项卡下的库名改为 myNewlib，如图 步骤 2：为后面新建的元件库，须先在工程中建2 个元件，创建方法类似创建原理图。点击新建原 理图（方法多种，不赘述），随便命名为 amplifer，关闭窗口保存。接着再创建一个视图（即symbol） ，然后添加两个 pin，如图： 点击当前窗口 file 菜单下的design parameters，在弹出窗口的第一个选项卡中，可修改元件描述，元件 实例名，仿真模块类型选默认的第一个子网络（属于symbol 的内部电路），在第二个选项卡用来创 建元件参数，示例如图： 有参数名字，参数值类型，默认值（可编写表达式）以及单位和描述，编辑完一个参数之后点击添 加，参数的多少视具体应用情况而定，以上建了射频放大器的4 个S 参数，退出保存。 步骤3：建立symbol 内部的原理图。打开先前建立的空原理图，为简单起见，我随便加入了一 个电容，同样加上两个 pin（与 symbol 对应），完了自后退出保存。 步骤4：将元件加入到面板组（palette）。利用电脑自带的写字板工具，编辑一下文档： /*MYAMP*/ create_text_form("nameform","para_for_amp",0,"%v","%v"); create_compound_form("valueform","my default value",0,"%v","%v"); create_form_set("name_formset","nameform"); create_form_set("value_formset","valueform"); create_item( "amplifier", //name "make self component" , //label "y", //prefix 0 , //attribute "NULL", //priority "NYselfComponent", //icon name standard_dialog, //dialogname "*", //dialogData ComponentNetlistFmt, //netlistFormat "MYselfComponent", //netlistData ComponentAnnotFmt, //displayFormat "AMP", //symbolname macro_artwork, //artworkType "MY_amp", //artworkData ITEM_PRIMITIVE_EX, //extraAttrib create_parm("Gain","amplifier_ maximum_gain",0,"name_formset",UNITLESS_UNIT,prm("nameform","Gain")), create_parm("10","default value",0,"value_formset",DB_GA...
