ADSS光缆施工基础知识培训VIP专享

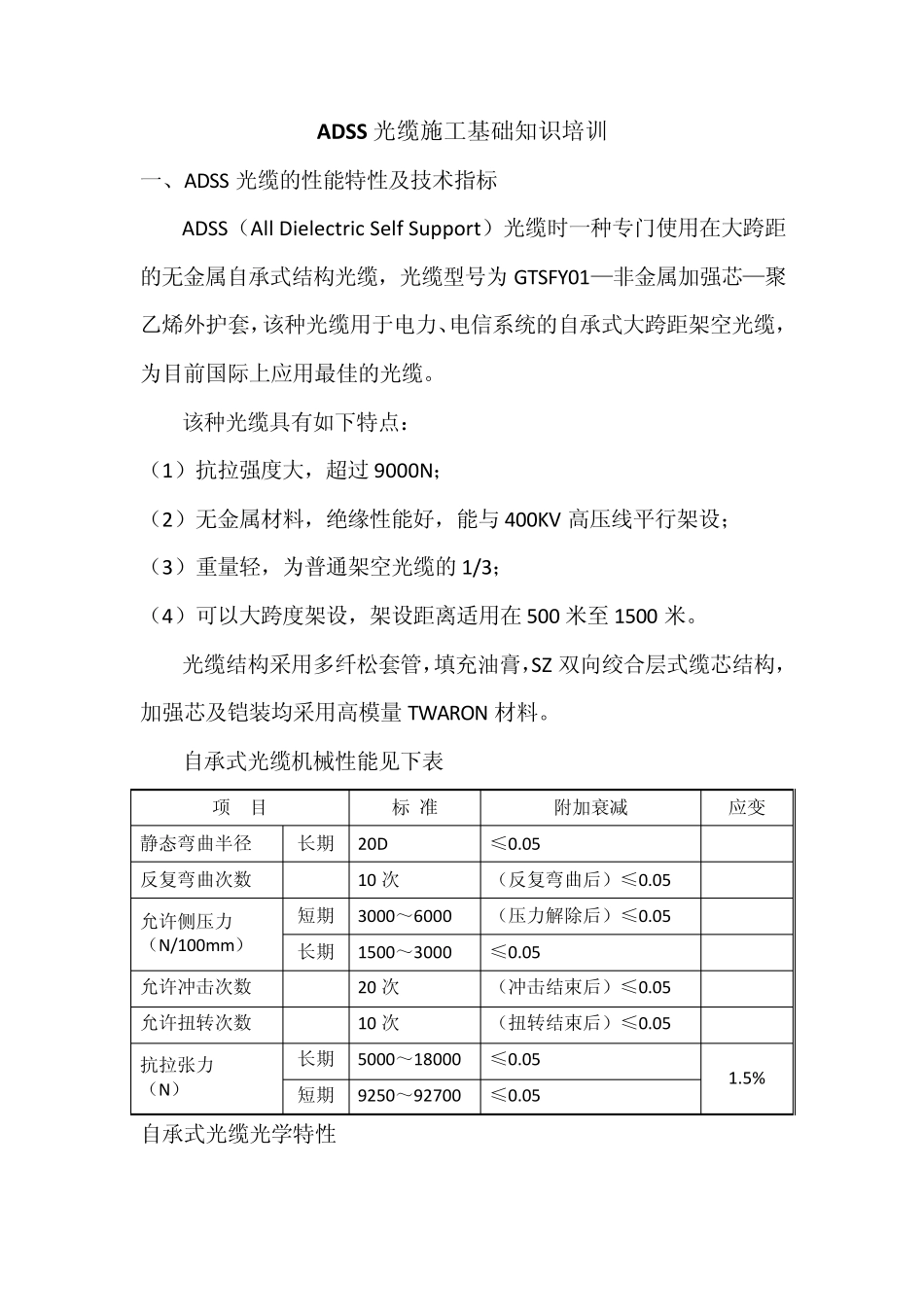

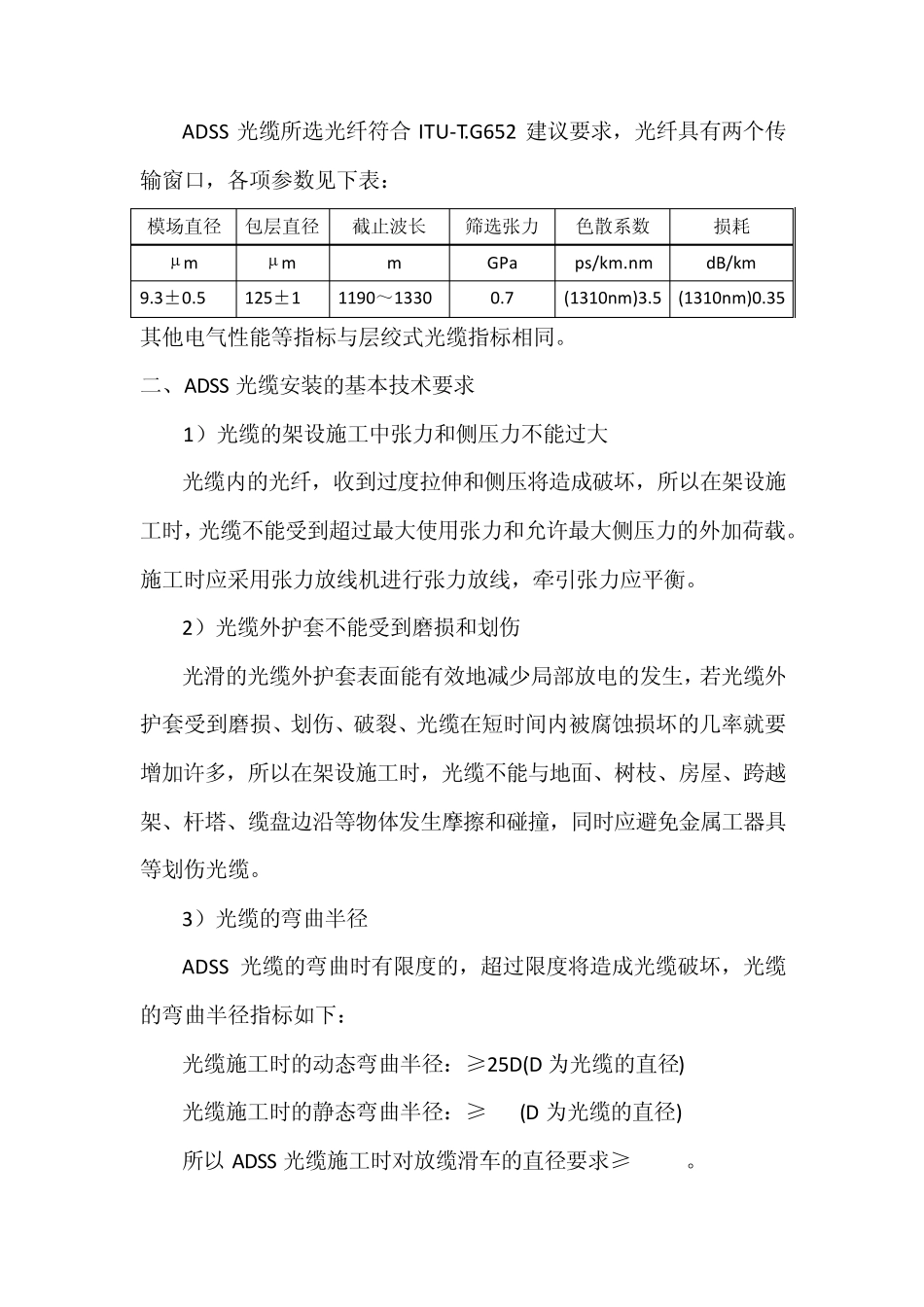

ADSS光缆施工基础知识培训 一、ADSS 光缆的性能特性及技术指标 ADSS（All Dielectric Self Su pport）光缆时一种专门使用在大跨距的无金属自承式结构光缆，光缆型号为GTSFY01—非金属加强芯—聚乙烯外护套，该种光缆用于电力、电信系统的自承式大跨距架空光缆， 为目前国际上应用最佳的光缆。 该种光缆具有如下特点： （1）抗拉强度大，超过 9000N； （2）无金属材料，绝缘性能好，能与 400KV 高压线平行架设； （3）重量轻，为普通架空光缆的1/3； （4）可以大跨度架设，架设距离适用在500 米至 1500 米。 光缆结构采用多纤松套管，填充油膏，SZ 双向绞合层式缆芯结构，加强芯及铠装均采用高模量 TWARON 材料。 自承式光缆机械性能见下表 项 目 标 准 附加衰减 应变 静态弯曲半径 长期 20D ≤0.05 反复弯曲次数 10 次 （反复弯曲后）≤0.05 允许侧压力 （N/100mm） 短期 3000～6000 （压力解除后）≤0.05 长期 1500～3000 ≤0.05 允许冲击次数 20 次 （冲击结束后）≤0.05 允许扭转次数 10 次 （扭转结束后）≤0.05 抗拉张力 （N） 长期 5000～18000 ≤0.05 1.5% 短期 9250～92700 ≤0.05 自承式光缆光学特性 ADSS 光缆所选光纤符合ITU-T.G652 建议要求，光纤具有两个传输窗口，各项参数见下表： 模场直径 包层直径 截止波长 筛选张力 色散系数 损耗 µ m µ m nm GPa ps/km.nm dB/km 9.3±0.5 125±1 1190～1330 0.7 (1310nm)3.5 (1310nm)0.35 其他电气性能等指标与层绞式光缆指标相同。 二、ADSS 光缆安装的基本技术要求 1）光缆的架设施工中张力和侧压力不能过大 光缆内的光纤，收到过度拉伸和侧压将造成破坏，所以在架设施工时，光缆不能受到超过最大使用张力和允许最大侧压力的外加荷载。施工时应采用张力放线机进行张力放线，牵引张力应平衡。 2）光缆外护套不能受到磨损和划伤 光滑的光缆外护套表面能有效地减少局部放电的发生，若光缆外护套受到磨损、划伤、破裂、光缆在短时间内被腐蚀损坏的几率就要增加许多，所以在架设施工时，光缆不能与地面、树枝、房屋、跨越架、杆塔、缆盘边沿等物体发生摩擦和碰撞，同时应避免金属工器具等划伤光缆。 3）光缆的弯曲半径 ADSS 光缆的弯曲时有限度的，超过限度将造成光缆破坏，光缆的弯曲半径指标如下： 光缆施工时的动态弯曲半径：≥25D(D 为光缆的直径) 光缆施工时的静态弯曲半径：≥10D(...
