ADSS光缆的安装手册

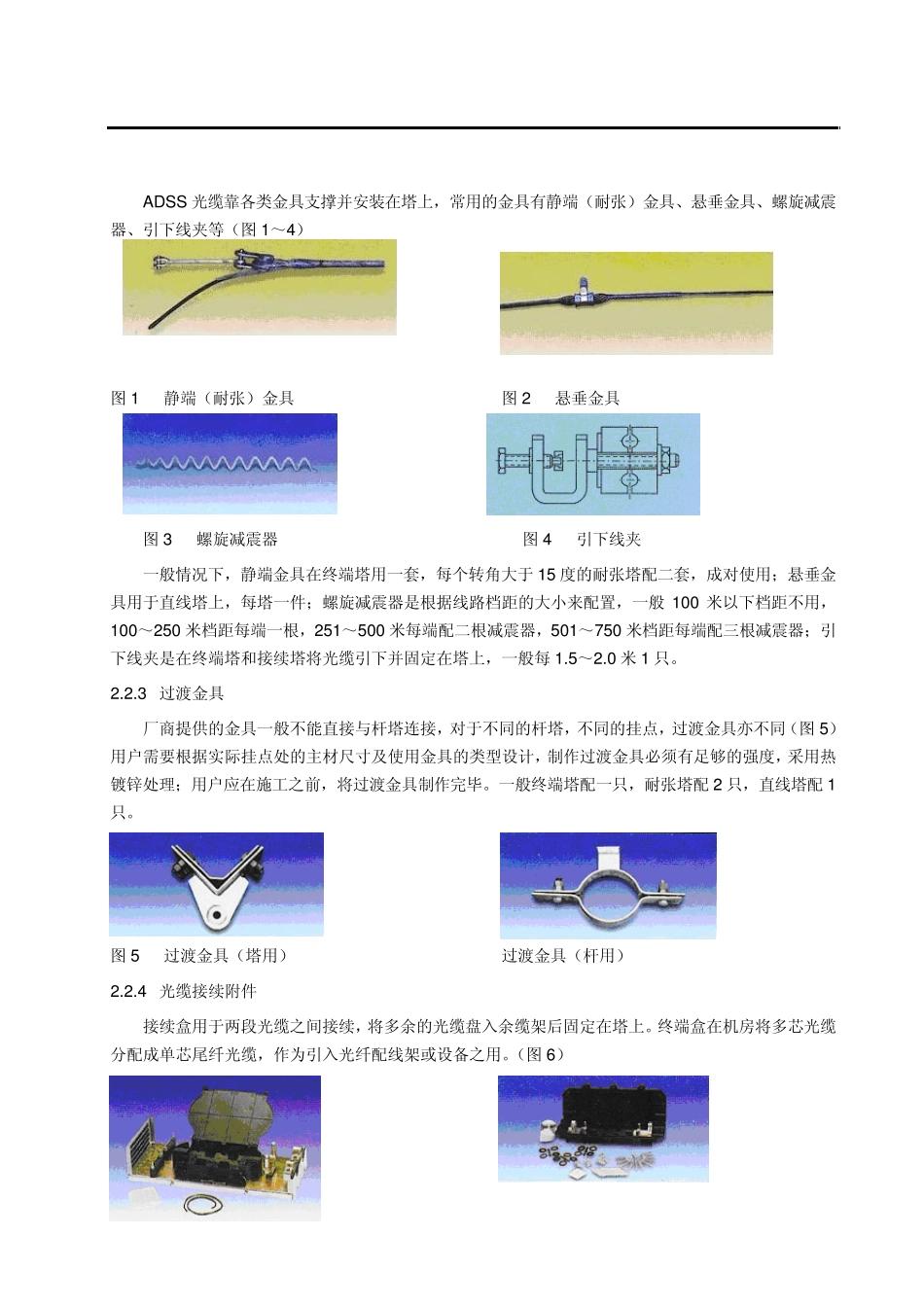

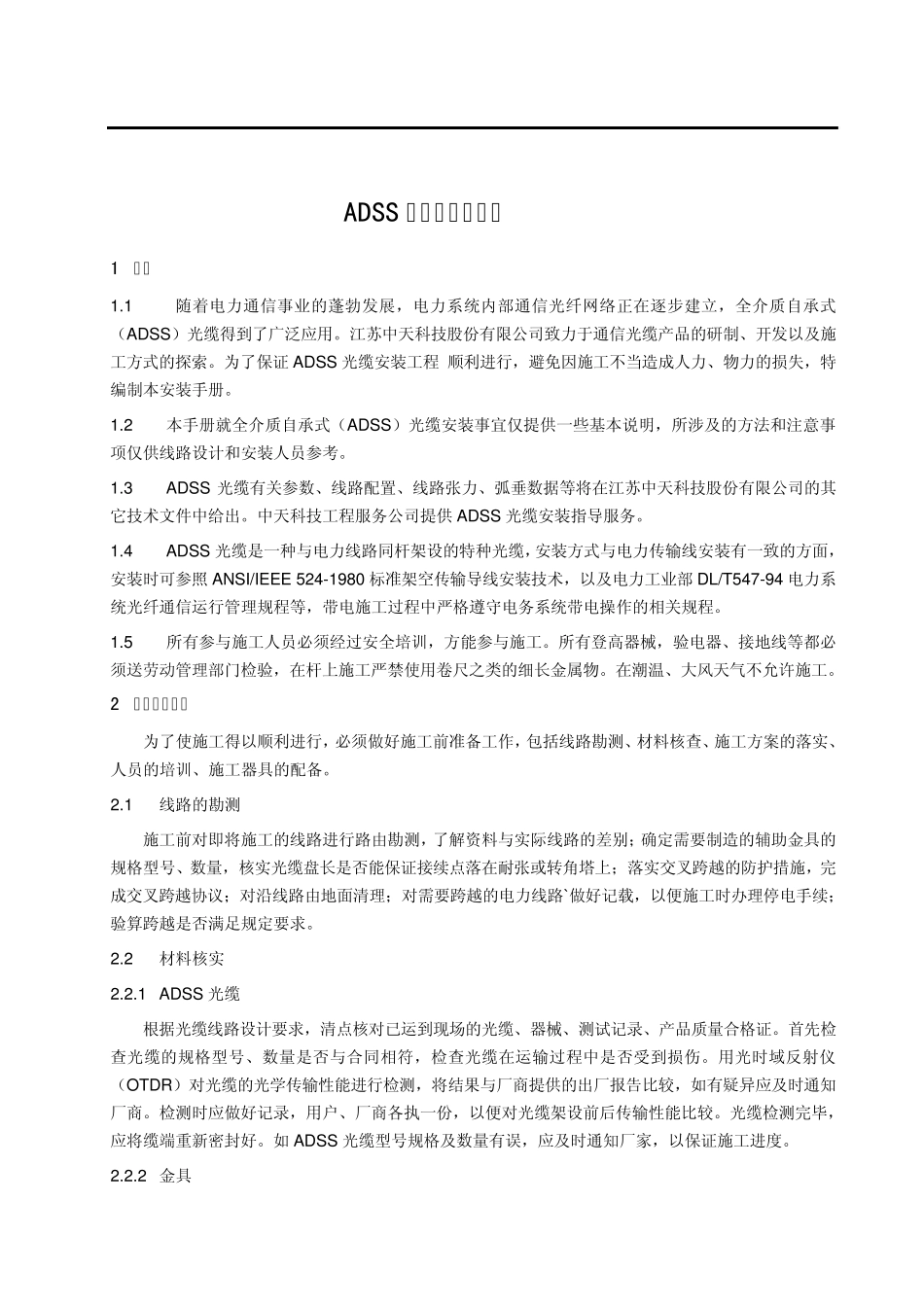

ADSS 光缆的安装手册 1 前言 1.1 随着电力通信事业的蓬勃发展，电力系统内部通信光纤网络正在逐步建立，全介质自承式（ADSS）光缆得到了广泛应用。江苏中天科技股份有限公司致力于通信光缆产品的研制、开发以及施工方式的探索。为了保证 ADSS 光缆安装工程 顺利进行，避免因施工不当造成人力、物力的损失，特编制本安装手册。 1.2 本手册就全介质自承式（ADSS）光缆安装事宜仅提供一些基本说明，所涉及的方法和注意事项仅供线路设计和安装人员参考。 1.3 ADSS 光缆有关参数、线路配置、线路张力、弧垂数据等将在江苏中天科技股份有限公司的其它技术文件中给出。中天科技工程服务公司提供 ADSS 光缆安装指导服务。 1.4 ADSS 光缆是一种与电力线路同杆架设的特种光缆，安装方式与电力传输线安装有一致的方面，安装时可参照 ANSI/IEEE 524-1980 标准架空传输导线安装技术，以及电力工业部DL/T547-94 电力系统光纤通信运行管理规程等，带电施工过程中严格遵守电务系统带电操作的相关规程。 1.5 所有参与施工人员必须经过安全培训，方能参与施工。所有登高器械，验电器、接地线等都必须送劳动管理部门检验，在杆上施工严禁使用卷尺之类的细长金属物。在潮温、大风天气不允许施工。 2 施工前期准备 为了使施工得以顺利进行，必须做好施工前准备工作，包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。 2.1 线路的勘测 施工前对即将施工的线路进行路由勘测，了解资料与实际线路的差别；确定需要制造的辅助金具的规格型号、数量，核实光缆盘长是否能保证接续点落在耐张或转角塔上；落实交叉跨越的防护措施，完成交叉跨越协议；对沿线路由地面清理；对需要跨越的电力线路`做好记载，以便施工时办理停电手续；验算跨越是否满足规定要求。 2.2 材料核实 2.2.1 ADSS 光缆 根据光缆线路设计要求，清点核对已运到现场的光缆、器械、测试记录、产品质量合格证。首先检查光缆的规格型号、数量是否与合同相符，检查光缆在运输过程中是否受到损伤。用光时域反射仪（OTDR）对光缆的光学传输性能进行检测，将结果与厂商提供的出厂报告比较，如有疑异应及时通知厂商。检测时应做好记录，用户、厂商各执一份，以便对光缆架设前后传输性能比较。光缆检测完毕，应将缆端重新密封好。如 ADSS 光缆型号规格及数量有误，应及时通知厂家，以保证施工进度。 2.2.2 金具 ADSS 光缆靠各类金具支撑并安装在塔上，常...
