ADSS架空光缆作业指导书

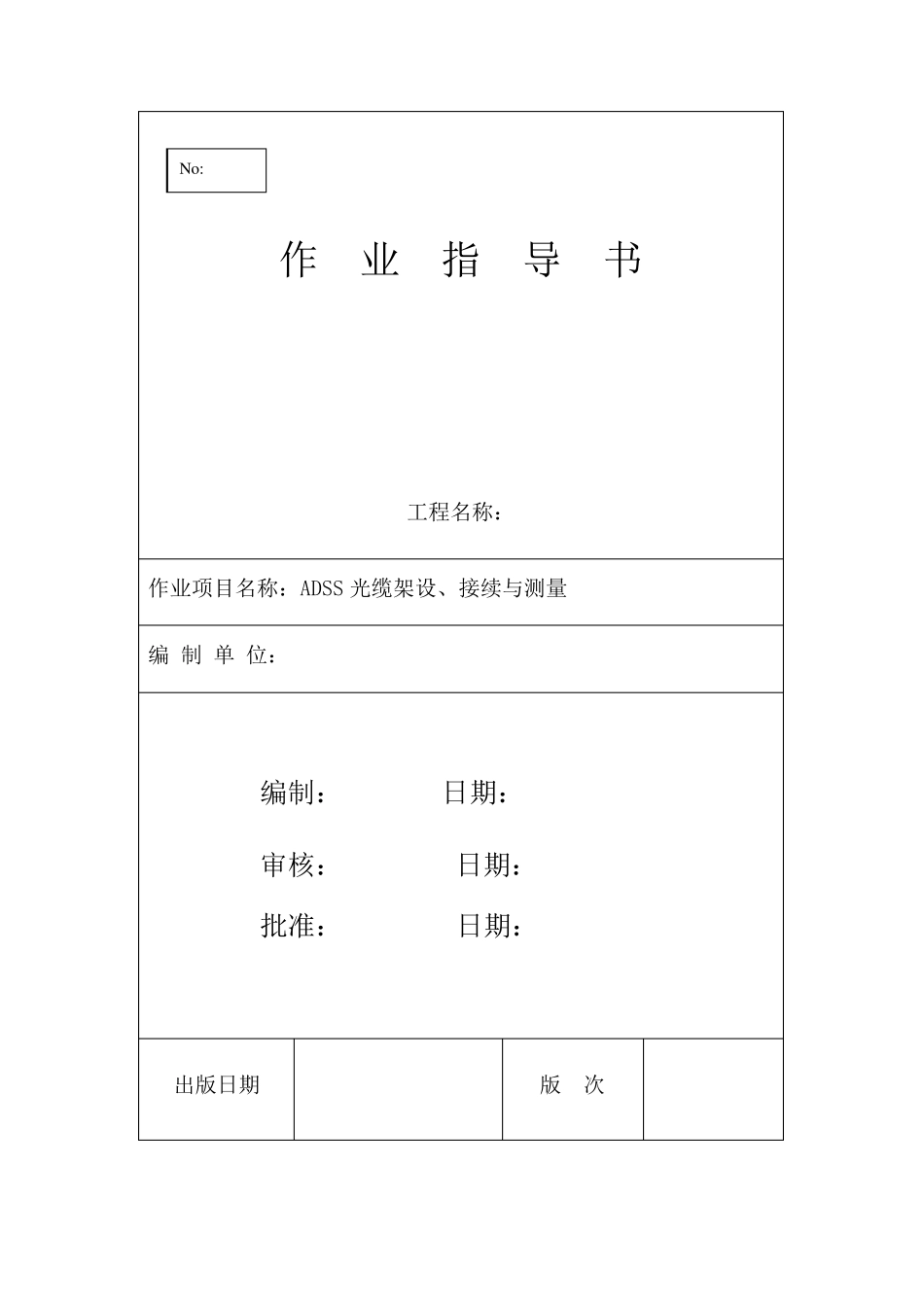

ADSS架空光缆作业指导书_第1页
1/18
ADSS架空光缆作业指导书_第2页
2/18
ADSS架空光缆作业指导书_第3页
3/18
作 业 指 导 书 工程名称: 作业项目名称:ADSS 光缆架设、接续与测量 编 制 单 位: 编制: 日期: 审核: 日期: 批准: 日期: 出版日期 版 次 No: 目 录 1 工程概况 -----------------------------------1 2 施工安排和劳动组合 ------------------------8 3 主要施工方法 ---------------- -------------8 3.1 主要准备工作------------------------------8 3.2 放线滑车悬挂-----------------------------10 3.3 跨越障碍物处理 ----------------- --------11 3.4 展放导引绳-------------------------------11 3.5 张力放线 ------------------------ ------12 3.6 紧线 ------------------------------ ---13 3.7 弛度观测---------------------------------14 3.8 附件安装 --------------------------- --14 3.9 光纤熔接和测量 ------------------- ------15 4 质量、安全及注意事项------------------ ----16 5 工器具配置----------------------------- --22 1 1 工 程 概 况 及 特 点 1.1 工 程 概 况 1.1.1 一般工 艺规定 光 缆 与 35kV、110kV 线路同塔架设的,挂点位置在下导线的 3-6 米位置安装; 2 施工 安排和劳动组合 2.1 投入一个架线施工队、一个光 缆 熔接组,进行组织施工。 2.2 架线施工队配备一套施工机具;光 缆 熔接队配备一套熔接机和光 时域测试仪。 2.3 架线施工队配备作业人员 30 人,其中线路技工 16 人(均可登高作业)、操作工 3 人、辅助工 11 人。放紧线组设指挥 1 人(张力场)、副指挥 1 人(牵引场)。光 缆 熔接组配备 4 人,其中熔接测试人员 2 人,技工 2 人。 2.4 施工人员由工程项目部统一组织、统筹调度,保证架线按期完成。 2.5 主要作业分工 2.5.1 架线队 2.5.1.1 跨越障碍物处理,包括跨越架搭设等、通道砍伐。 2.5.1.2 放线滑车悬挂,施放放线导引绳,。 2.5.1.3 张力放线过程护线。 2.5.1.4 紧线弧垂观测,挂线、附件安装。 2.5.1.5 配合操作组进行牵张机就位和撤离;配合熔接组进行光 缆 尾线引下固定。 2.5.2 机械操作组,负责牵张机械施工布置,转场,张力放线操作等。 2 2.5.3 光 缆 熔 接 组 , 负 责 光 缆 熔 接 和 测 试 , 引 下 线 、 接 续 盒 安 装 固 定 。 3 施 工 方 法 ADSS 自 承 ...
