低压电器培训课件VIP免费

低压电器培训课件_第1页
1/100
低压电器培训课件_第2页
2/100

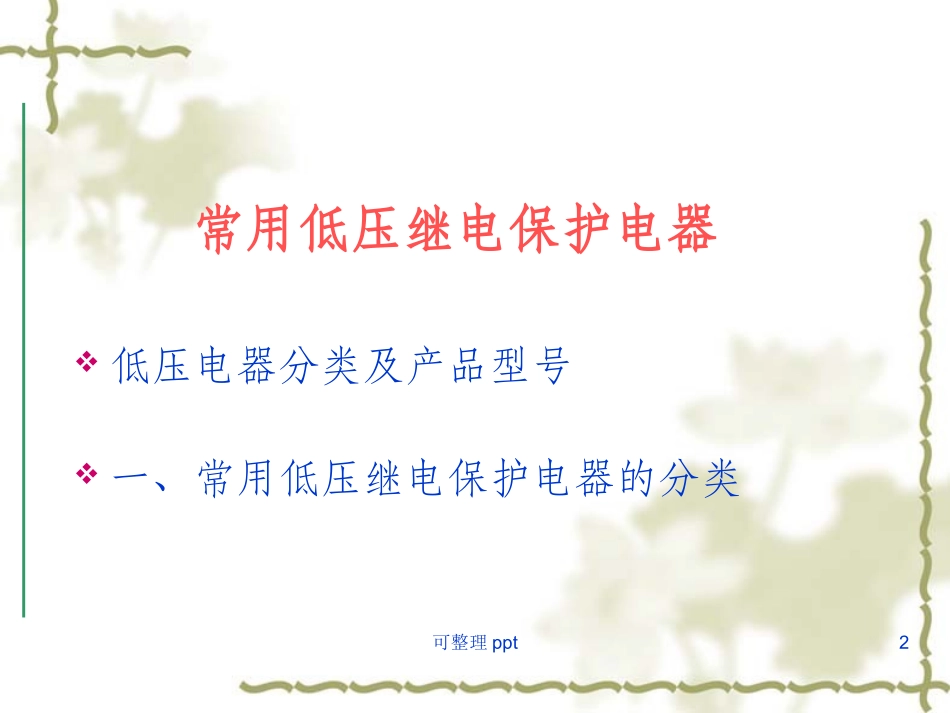

低压电器培训课件_第3页
3/100

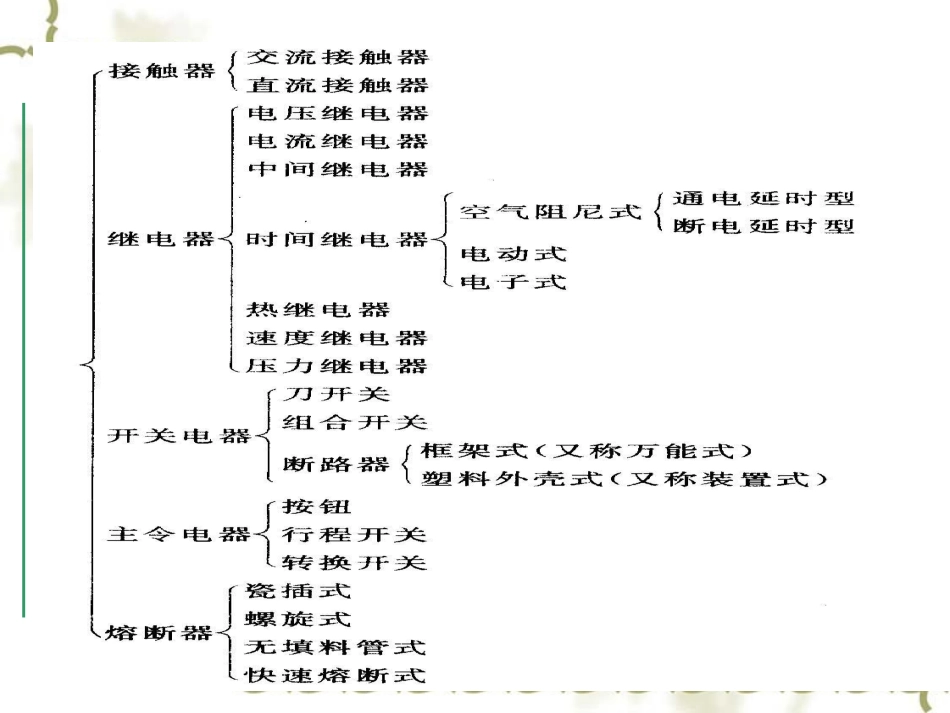

可整理ppt1电工基础知识讲座低压电器可整理ppt2常用低压继电保护电器低压电器分类及产品型号一、常用低压继电保护电器的分类可整理ppt3可整理ppt41.1低压电器的电磁机构及执行机构电气控制系统中以电磁式电器的应用最为普遍。电磁式低压电器是一种用电磁现象实现电器功能的电器类型,此类电器在工作原理及结构组成上大体相同。根据其结构组成,电磁式低压电器的分类如下:电磁机构执行机构交流直流触头系统灭弧系统可整理ppt51.电磁机构电磁机构为电磁式电器的感测机构,它的作用是将电磁能量转换为带动触头动作的机械能量,从而实现触头状态的改变,完成电路通、断的控制。电磁机构由吸引线圈、铁心、衔铁等几部分组成,其工作原理是:线圈通过工作电流产生足够的磁动势,在磁路中形成磁通,使衔铁获得足够的电磁力用以克服反作用力与铁心吸合,由连接机构带动相应的触头动作。可整理ppt62.触头系统触头作为电器的执行机构,起着接通和分断电路的重要作用,必须具有良好的接触性能,故应考虑其材质和结构设计。对于电流容量较小的电器,如机床电气控制线路所应用的接触器、继电器等,常采用银质材料作触头,其优点是银的氧化膜电阻率与纯银相近,与其他材质(比如铜)相比,可以避免因长时间工作,触头表面氧化膜电阻率增加而造成触头接触电阻增大。可整理ppt7触头系统的结构如图1.1所示,可分为桥式和指式两种。其中桥式触头又分为点接触式和面接触式。可整理ppt8图1.1触头系统的结构(a)点接触式;(b)面接触式;(c)指式(a)(b)(c)可整理ppt93.灭弧系统(1)电弧产生的条件:当被分断电路的电流超过0.25~1A,分断后加在触头间隙两端的电压超过12~20V(根据触头材质的不同取值)时,在触头间隙中会产生电弧。(2)电弧的实质:电弧是一种气体放电现象,即触头间气体在强电场作用下产生自由电子,正、负离子呈游离状态,使气体由绝缘状态转变为导电状态,并伴有高温、强光。可整理ppt10(3)熄弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三种。①机械性拉弧:分断触点时,迅速增加电弧长度,使单位长度内维持电弧燃烧的电场强度不够而熄弧,如图1.2所示。②窄缝灭弧:依靠磁场的作用,将电弧驱入耐弧材料制成的窄缝中,以加快电弧的冷却,如图1.3所示。这种灭弧装置多用于交流接触器。可整理ppt11③栅片灭弧:分断触点时,产生的电弧在电动力的作用下被推入彼此绝缘的多组镀铜薄钢片(栅片)中,电弧被分割成多组串联的短弧。可整理ppt12图1.2机械性拉弧1v2v121¡ª¾²´¥µã£»2¡ª¶¯´¥µã可整理ppt13图1.3窄缝灭弧装置×Ý·ìÖеĵ绡µç»¡µçÁ÷Ã𻡴ų¡1可整理ppt14图1.4栅片灭弧示意图µç»¡Õ¤Æ¬可整理ppt151.2开关电器1.常用刀开关(1)胶盖开关。胶盖开关是一种带熔断器的开启式负荷开关,如图1.5所示。(2)铁壳开关。铁壳开关是带灭弧装置和熔断器的封闭式负荷开关,其图形符号及文字符号与胶盖开关相同。(3)刀开关的类别和型号含义。可整理ppt16图1.5HK系列瓷底胶盖刀开关(a)外形图;(b)、(c)刀开关图形及文字符号½º¸Ç½øÏß×ù¾²´¥Í·´É±ú³öÏß×ù´Éµ×½º¸Ç½ô¹ÌÂݶ¤¶¯´¥Í·(a)QS(b)QS-FU(c)可整理ppt17刀开关的型号含义如下:可整理ppt182.组合开关组合开关又称转换开关,其操作较灵巧,靠动触片的左右旋转来代替闸刀开关的推合与拉开。(1)组合开关的作用。(2)组合开关的结构组成。(3)组合开关的类型、图形和文字符号。可整理ppt19图1.6HZ10-10/3型组合开关结构(a)外形;(b)结构ÊÖ±úתÖᵯ»É͹ÂÖ¾øÔµ¸Ë¾øÔµµæ°å¶¯´¥Æ¬¾²´¥Æ¬½ÓÏßÖù(b)(a)可整理ppt20图1.7组合开关的图形和文字符号(a)单极;(b)三极QS(b)(a)QS可整理ppt213.低压断路器1)低压断路器的结构与原理低压断路器主要由三部分组成:触头和灭弧系统,各种脱扣器(包括电磁脱扣器、欠压脱扣器、热脱扣器),操作机构和自由脱扣机构(包括锁链和搭钩)。低压断路器的按钮和触头接线柱分别引出壳外,其余各组成部分均在壳内。低压断路器的工作原理如图1.8所示。可整理ppt...
