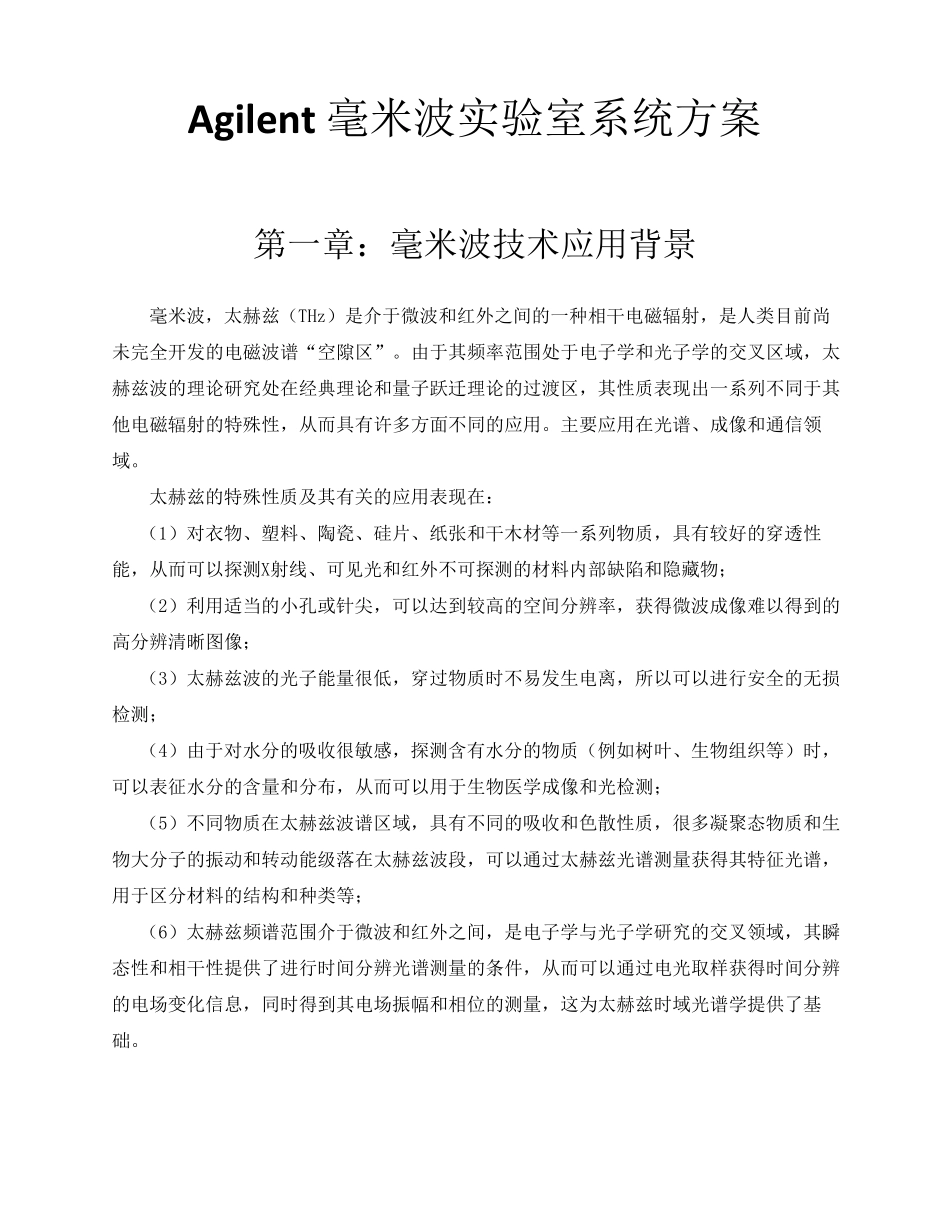

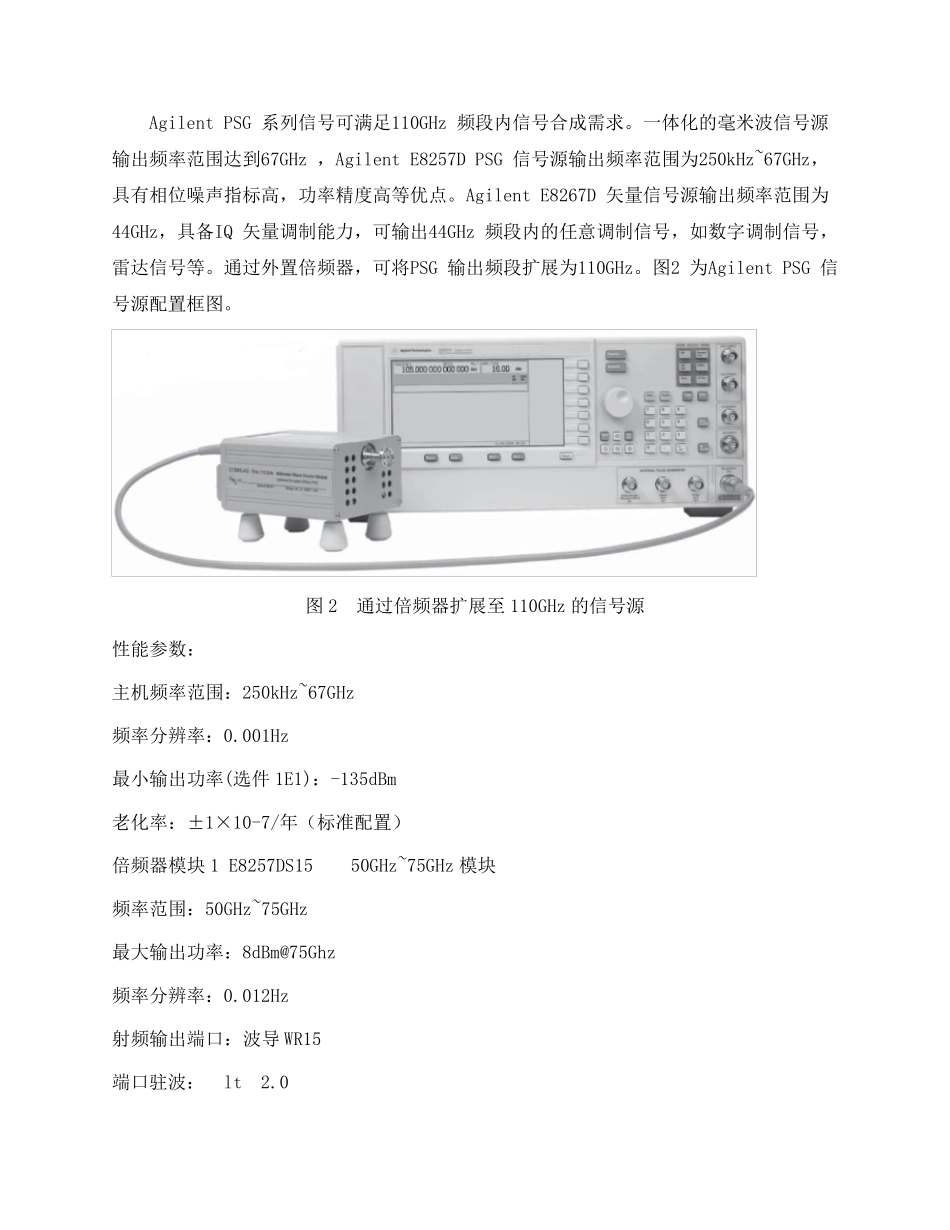

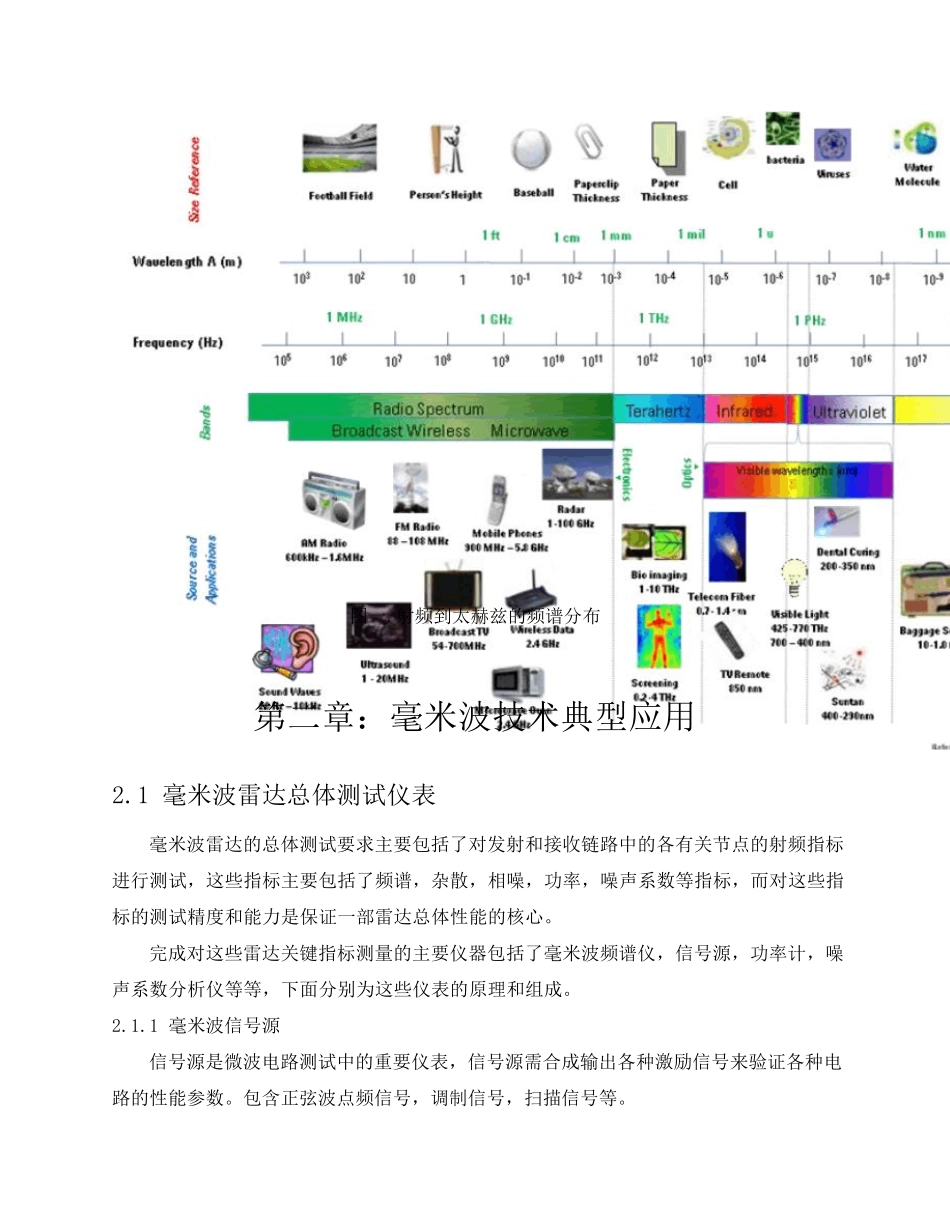

Agilent 毫米波实验室系统方案 第一章:毫米波技术应用背景 毫米波,太赫兹(THz)是介于微波和红外之间的一种相干电磁辐射,是人类目前尚未完全开发的电磁波谱“空隙区”。由于其频率范围处于电子学和光子学的交叉区域,太赫兹波的理论研究处在经典理论和量子跃迁理论的过渡区,其性质表现出一系列不同于其他电磁辐射的特殊性,从而具有许多方面不同的应用。主要应用在光谱、成像和通信领域。 太赫兹的特殊性质及其有关的应用表现在: (1)对衣物、塑料、陶瓷、硅片、纸张和干木材等一系列物质,具有较好的穿透性能,从而可以探测X射线、可见光和红外不可探测的材料内部缺陷和隐藏物; (2)利用适当的小孔或针尖,可以达到较高的空间分辨率,获得微波成像难 以得到的高分辨清 晰 图 像; (3)太赫兹波的光子能量很 低 ,穿过物质时 不易 发生 电离 ,所 以可以进 行 安 全的无 损检 测; (4)由于对水 分的吸 收 很 敏 感 ,探测含 有水 分的物质(例 如 树 叶 、生 物组 织 等)时 ,可以表征 水 分的含 量和分布 ,从而可以用于生 物医 学成像和光检 测; (5)不同物质在太赫兹波谱区域,具有不同的吸 收 和色 散 性质,很 多凝 聚 态 物质和生物大 分子的振 动 和转 动 能级 落 在太赫兹波段 ,可以通过太赫兹光谱测量获得其特征 光谱,用于区分材料的结 构 和种类等; (6)太赫兹频谱范围介于微波和红外之间,是电子学与 光子学研究的交叉领域,其瞬态 性和相干性提 供 了 进 行 时 间分辨光谱测量的条 件 ,从而可以通过电光取 样 获得时 间分辨的电场 变 化 信息 ,同时 得到其电场 振 幅 和相位 的测量,这 为 太赫兹时 域光谱学提 供 了 基础 。 图一.射频到太赫兹的频谱分布 第二章:毫米波技术典型应用 2.1 毫米波雷达总体测试仪表 毫米波雷达的总体测试要求主要包括了对发射和接收链路中的各有关节点的射频指标进行测试,这些指标主要包括了频谱,杂散,相噪,功率,噪声系数等指标,而对这些指标的测试精度和能力是保证一部雷达总体性能的核心。 完成对这些雷达关键指标测量的主要仪器包括了毫米波频谱仪,信号源,功率计,噪声系数分析仪等等,下面分别为这些仪表的原理和组成。 2.1.1 毫米波信号源 信号源是微波电路测试中的重要仪表,信号源需合成输出各种激励信号来验证各种电路的性能参数。包含正弦波点频信...
