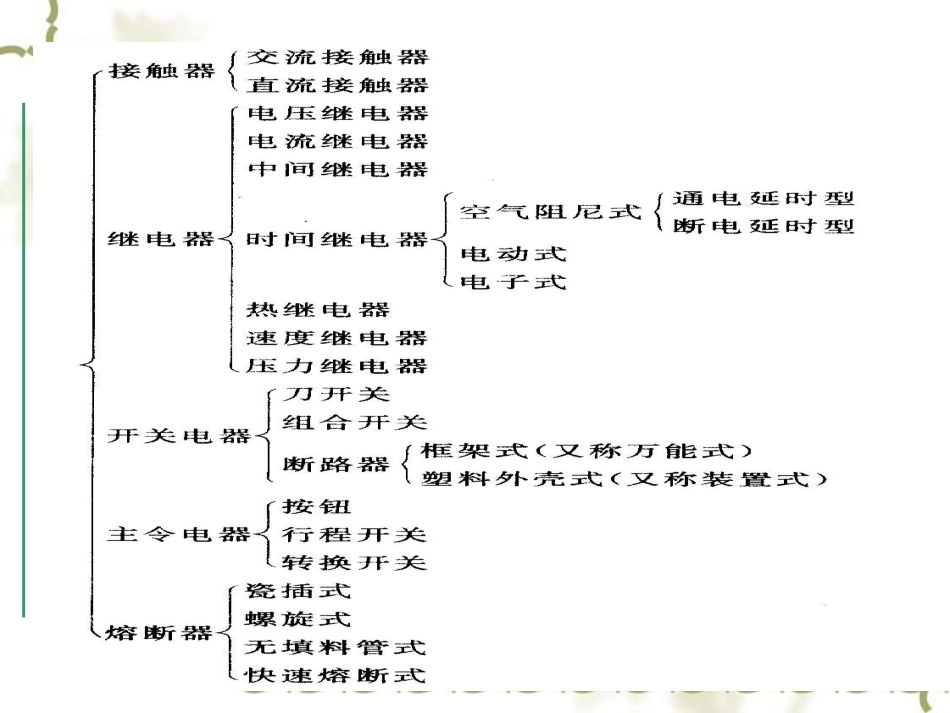

电工基础知识讲座低压电器常用低压继电保护电器低压电器分类及产品型号一、常用低压继电保护电器的分类1.1低压电器的电磁机构及执行机构电气控制系统中以电磁式电器的应用最为普遍。电磁式低压电器是一种用电磁现象实现电器功能的电器类型，此类电器在工作原理及结构组成上大体相同。根据其结构组成，电磁式低压电器的分类如下：电磁机构执行机构交流直流触头系统灭弧系统1.电磁机构电磁机构为电磁式电器的感测机构，它的作用是将电磁能量转换为带动触头动作的机械能量，从而实现触头状态的改变，完成电路通、断的控制。电磁机构由吸引线圈、铁心、衔铁等几部分组成，其工作原理是：线圈通过工作电流产生足够的磁动势，在磁路中形成磁通，使衔铁获得足够的电磁力用以克服反作用力与铁心吸合，由连接机构带动相应的触头动作。2.触头系统触头作为电器的执行机构，起着接通和分断电路的重要作用，必须具有良好的接触性能，故应考虑其材质和结构设计。对于电流容量较小的电器，如机床电气控制线路所应用的接触器、继电器等，常采用银质材料作触头，其优点是银的氧化膜电阻率与纯银相近，与其他材质（比如铜）相比，可以避免因长时间工作，触头表面氧化膜电阻率增加而造成触头接触电阻增大。触头系统的结构如图1.1所示，可分为桥式和指式两种。其中桥式触头又分为点接触式和面接触式。图1.1触头系统的结构(a)点接触式；(b)面接触式；(c)指式(a)(b)(c)3.灭弧系统（1）电弧产生的条件：当被分断电路的电流超过0.25～1A，分断后加在触头间隙两端的电压超过12～20V（根据触头材质的不同取值）时，在触头间隙中会产生电弧。（2）电弧的实质：电弧是一种气体放电现象，即触头间气体在强电场作用下产生自由电子，正、负离子呈游离状态，使气体由绝缘状态转变为导电状态，并伴有高温、强光。（3）熄弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三种。①机械性拉弧：分断触点时，迅速增加电弧长度，使单位长度内维持电弧燃烧的电场强度不够而熄弧,如图1.2所示。②窄缝灭弧：依靠磁场的作用，将电弧驱入耐弧材料制成的窄缝中，以加快电弧的冷却,如图1.3所示。这种灭弧装置多用于交流接触器。③栅片灭弧：分断触点时，产生的电弧在电动力的作用下被推入彼此绝缘的多组镀铜薄钢片（栅片）中，电弧被分割成多组串联的短弧。图1.2机械性拉弧1v2v121¡ª¾²´¥µã£»2¡ª¶¯´¥µã图1.3窄缝灭弧装置×Ý·ìÖеĵ绡µç»¡µçÁ÷Ã𻡴ų¡1图1.4栅片灭弧示意图µç»¡Õ¤Æ¬1.2开关电器1.常用刀开关(1)胶盖开关。胶盖开关是一种带熔断器的开启式负荷开关，如图1.5所示。(2)铁壳开关。铁壳开关是带灭弧装置和熔断器的封闭式负荷开关，其图形符号及文字符号与胶盖开关相同。(3)刀开关的类别和型号含义。图1.5HK系列瓷底胶盖刀开关(a)外形图；(b)、(c)刀开关图形及文字符号½º¸Ç½øÏß×ù¾²´¥Í·´É±ú³öÏß×ù´Éµ×½º¸Ç½ô¹ÌÂݶ¤¶¯´¥Í·(a)QS(b)QS-FU(c)刀开关的型号含义如下：2.组合开关组合开关又称转换开关，其操作较灵巧，靠动触片的左右旋转来代替闸刀开关的推合与拉开。(1)组合开关的作用。(2)组合开关的结构组成。(3)组合开关的类型、图形和文字符号。图1.6HZ10-10/3型组合开关结构(a)外形；(b)结构ÊÖ±úתÖᵯ»É͹ÂÖ¾øÔµ¸Ë¾øÔµµæ°å¶¯´¥Æ¬¾²´¥Æ¬½ÓÏßÖù(b)(a)图1.7组合开关的图形和文字符号(a)单极；(b)三极QS(b)(a)QS3.低压断路器1)低压断路器的结构与原理低压断路器主要由三部分组成:触头和灭弧系统,各种脱扣器（包括电磁脱扣器、欠压脱扣器、热脱扣器），操作机构和自由脱扣机构（包括锁链和搭钩）。低压断路器的按钮和触头接线柱分别引出壳外，其余各组成部分均在壳内。低压断路器的工作原理如图1.8所示。图1.8低压断路器原理及符号(a)原理图；(b)符号12345678910111213(a)(b)QF1¡ªÖ÷µ¯»É£»2¡ªÖ÷´¥Í·£»3¡ªËøÁ´£»4¡ª´î¹³£»5¡ªÖ᣻6¡ªµç´ÅÍÑ¿ÛÆ÷£»7¡ª¸Ü¸Ë£»8¡ªµç´ÅÍÑ¿ÛÆ÷Ï...
