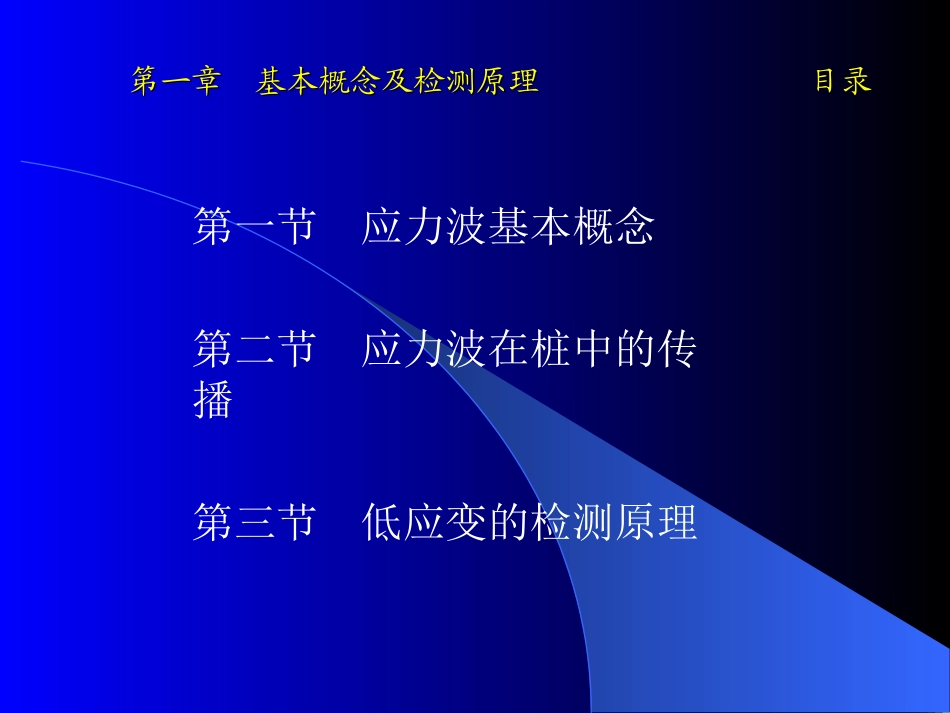

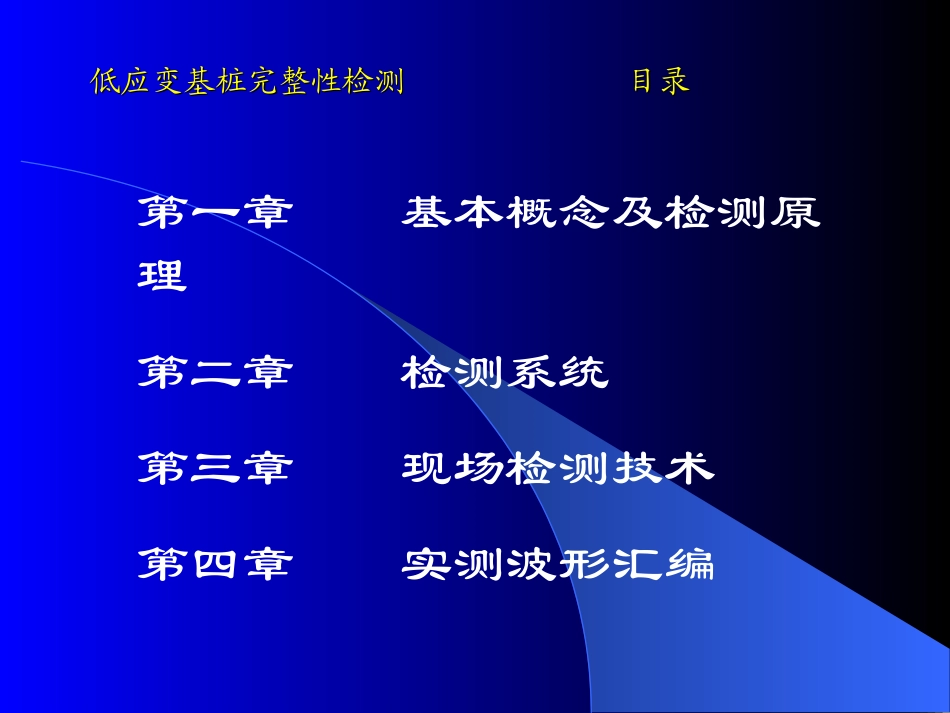

低应变基桩完整性检测低应变基桩完整性检测低应变基桩完整性检测目录低应变基桩完整性检测目录第一章基本概念及检测原理第二章检测系统第三章现场检测技术第四章实测波形汇编第一章基本概念及检测原理目录第一章基本概念及检测原理目录第一节应力波基本概念第二节应力波在桩中的传播第三节低应变的检测原理第一章基本概念及检测原理基本概念第一章基本概念及检测原理基本概念应力波基本概念应力波：当介质的某个地方突然受到一种扰动，这种扰动产生的变形会沿着介质由近及远传播开去，这种扰动传播的现象称为应力波。波阻抗：：密度；C：应力波速；A：桩横截面积。一维直杆：d<1D-2D），波振面才近似为平面。此时手锤锤击桩端认为是应力波在一维杆件中竖直方向传播第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播一维杆应力波波动方程方程：022222xuctu0EC其物理意义就是应力波在桩身中的传播速度。u第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在自由端完整桩中的传播第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在自由端完整桩中的传播TV入射波与反射波同相第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在自由端完整桩中的传播桩在自由端桩底反射，与入射波同相第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在固定端完整桩中的传播第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在固定端完整桩中的传播TV入射波与反射波反相第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在固定端完整桩中的传播TVL桩嵌岩桩底反射，与入射波反相第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在波阻抗减小桩中的传播第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在波阻抗减小桩中的传播TVL桩截面减小入射波与反射波同相桩底反射第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在波阻抗减小桩中的传播TVL桩缩径缩径反射，与入射波同相扩径反射，与入射波反相桩底反射第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在波阻抗增大桩中的传播第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在波阻抗增大桩中的传播TVL桩截面增大并嵌岩扩径反射，与入射波反相桩底反射，与入射波反相第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播应力波在波阻抗增大桩中的传播TVL桩扩径扩径反射，与入射波反相缩径反射，与入射波同相桩底反射，与入射波同相第一章基本概念及检测原理应力波在桩中的传播第一章基本概念及检测原理应力波在桩中的传播TVLL1L2T1T2T3T4整桩平均波速C：C=2L÷（T4－T1）扩径位置L1：L1=C×（T2－T1）÷2扩径范围（L2－L1）：（L2－L1）=C×（T3－T2）÷2第一章基本概念及检测原理检测原理第一章基本概念及检测原理检测原理检测原理利用应力波在桩中传播时，当桩身的波阻抗发生变化会产生反射的原理，通过分析反射波的幅值、相位、到达时间，得出桩缺陷的大小、性质、位置等信息，最终对桩基的完整性给予评价。•桩底•截面发生变化•夹泥•离析•混凝土质量变化•土层变化第一章基本概念及检测原理检测原理第一章基本概念及检测原理检测原理引起反射波的原因第一...
