AirKiss技术实现方案(0.5)VIP专享

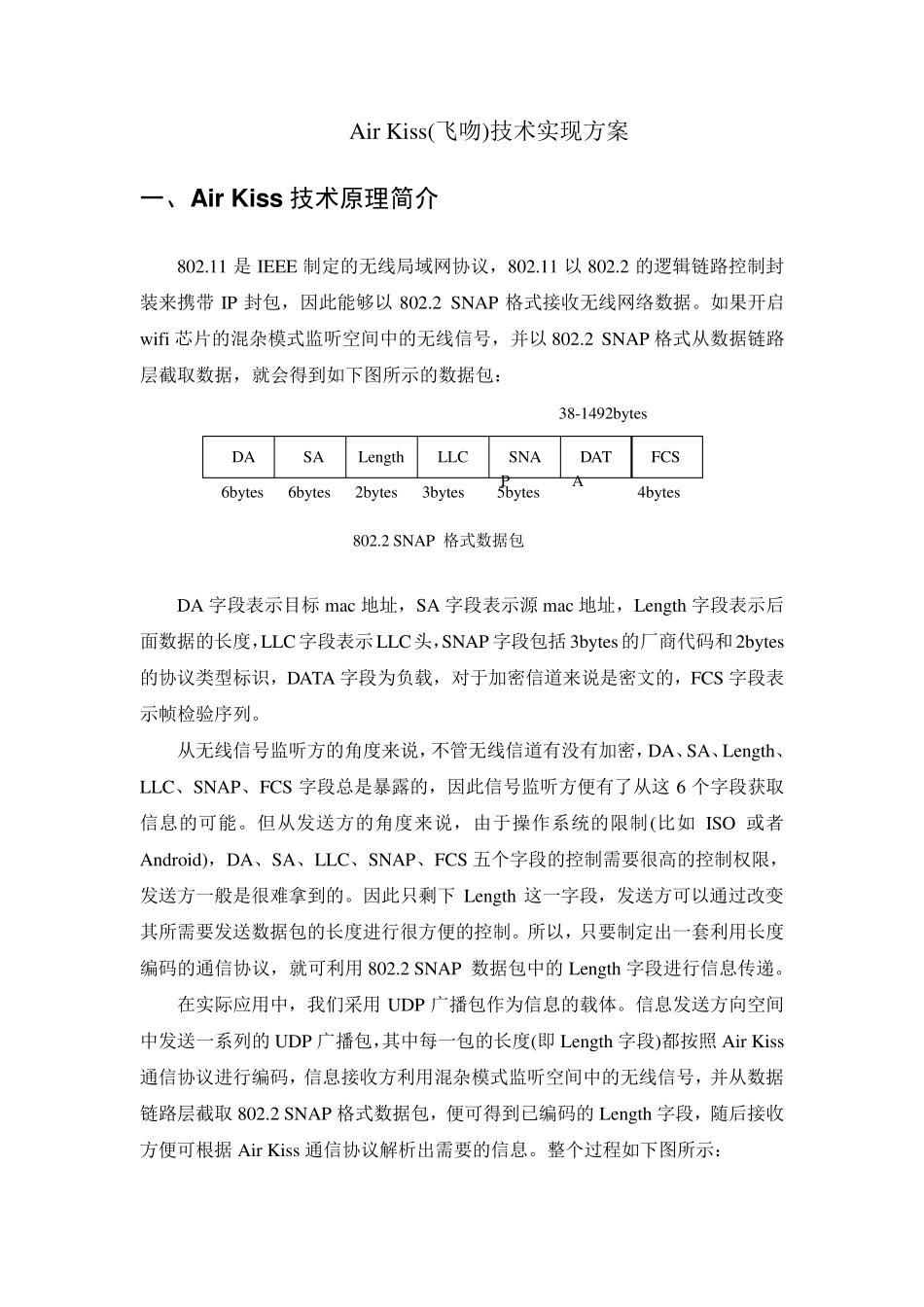

Air Kiss(飞吻)技术实现方案 一、Air Kis s 技术原理简介 802.11 是IEEE 制定的无线局域网协议，802.11 以802.2 的逻辑链路控制封装来携带IP 封包，因此能够以802.2 SNAP 格式接收无线网络数据。如果开启wifi 芯片的混杂模式监听空间中的无线信号，并以802.2 SNAP 格式从数据链路层截取数据，就会得到如下图所示的数据包： 38-1492bytes 6bytes 6bytes 2bytes 3bytes 5bytes 4bytes 802.2 SNAP 格式数据包 DA 字段表示目标mac 地址，SA 字段表示源mac 地址，Length 字段表示后面数据的长度，LLC 字段表示LLC 头，SNAP 字段包括3bytes的厂商代码和2bytes的协议类型标识，DATA 字段为负载，对于加密信道来说是密文的，FCS 字段表示帧检验序列。 从无线信号监听方的角度来说，不管无线信道有没有加密，DA、SA、Length、LLC、SNAP、FCS 字段总是暴露的，因此信号监听方便有了从这 6 个字段获取信息的可能。但从发送方的角度来说，由于操作系统的限制(比如ISO 或者Android)，DA、SA、LLC、SNAP、FCS 五个字段的控制需要很高的控制权限，发送方一般是很难拿到的。因此只剩下Length 这一字段，发送方可以通过改变其所需要发送数据包的长度进行很方便的控制。所以，只要制定出一套利用长度编码的通信协议，就可利用 802.2 SNAP 数据包中的Length 字段进行信息传递。 在实际应用中，我们采用 UDP 广播包作为信息的载体。信息发送方向空间中发送一系列的UDP 广播包，其中每一包的长度(即 Length 字段)都按照 Air Kiss通信协议进行编码，信息接收方利用混杂模式监听空间中的无线信号，并从数据链路层截取802.2 SNAP 格式数据包，便可得到已编码的Length 字段，随后接收方便可根据Air Kiss 通信协议解析出需要的信息。整个过程如下图所示： DA SA Length LLC SNAP DATA FCS AP 信息接收方 信息发送方 Air Kiss 技术信息传输过程 二、Air Kis s 通信协议 2.1. 物理层协议 在信号载体方面，采用w ifi 无线信号进行信息传递，1-14 全信道支持。 在信号编码方面，802.2 SNAP 数据包中的Length 字段为数据发送方唯一可控字段，因此Air Kiss 通信协议利用发送数据包的长度进行编码。由于受到MTU的限制，Length 字段最大可编码位数为10bit。但实际测试过程中发现，UDP 包长度与丢包率、乱序率成正比。因此本协议中，我们把 Length 字段编码位数限制在9bit，即 UDP ...
