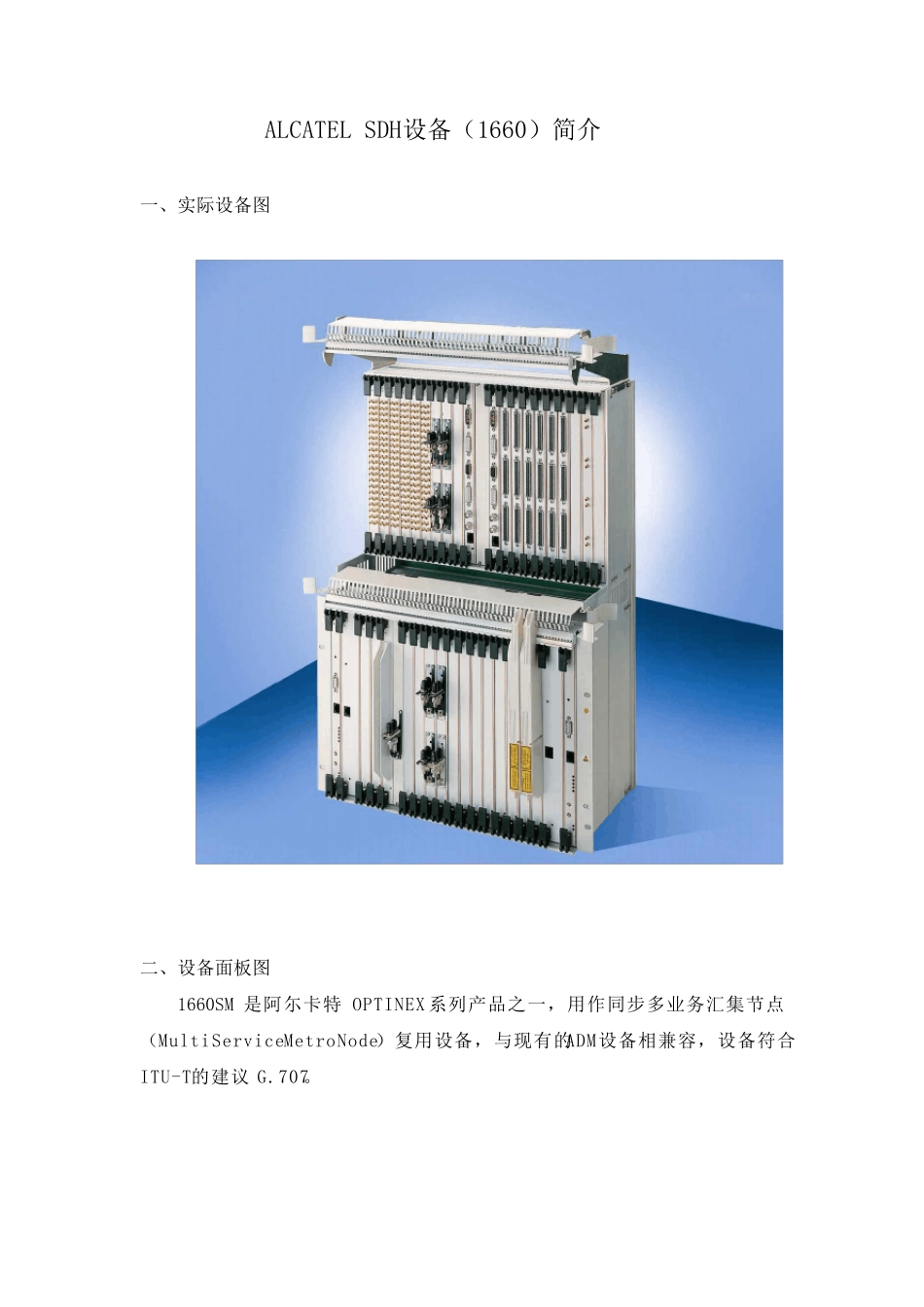

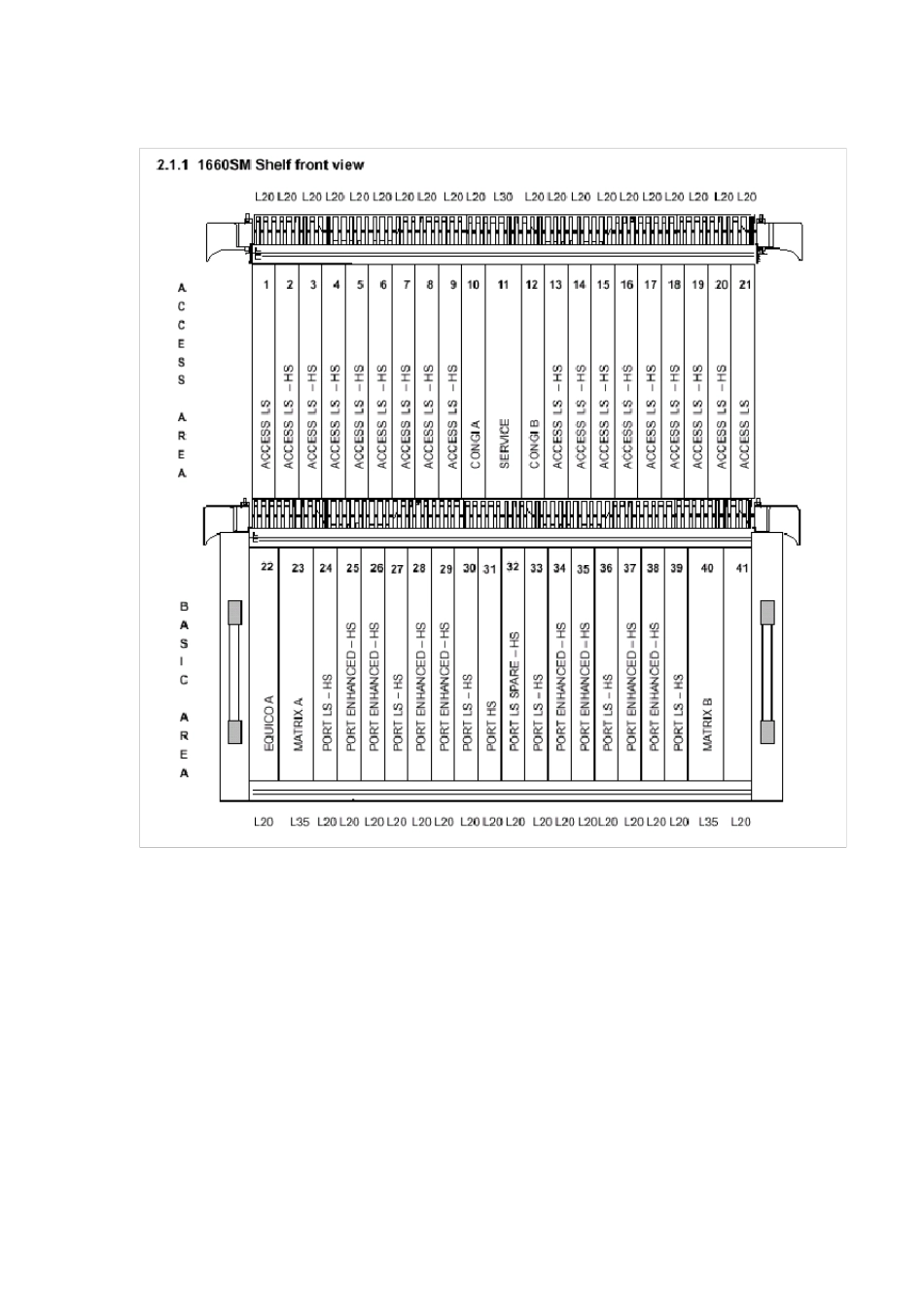

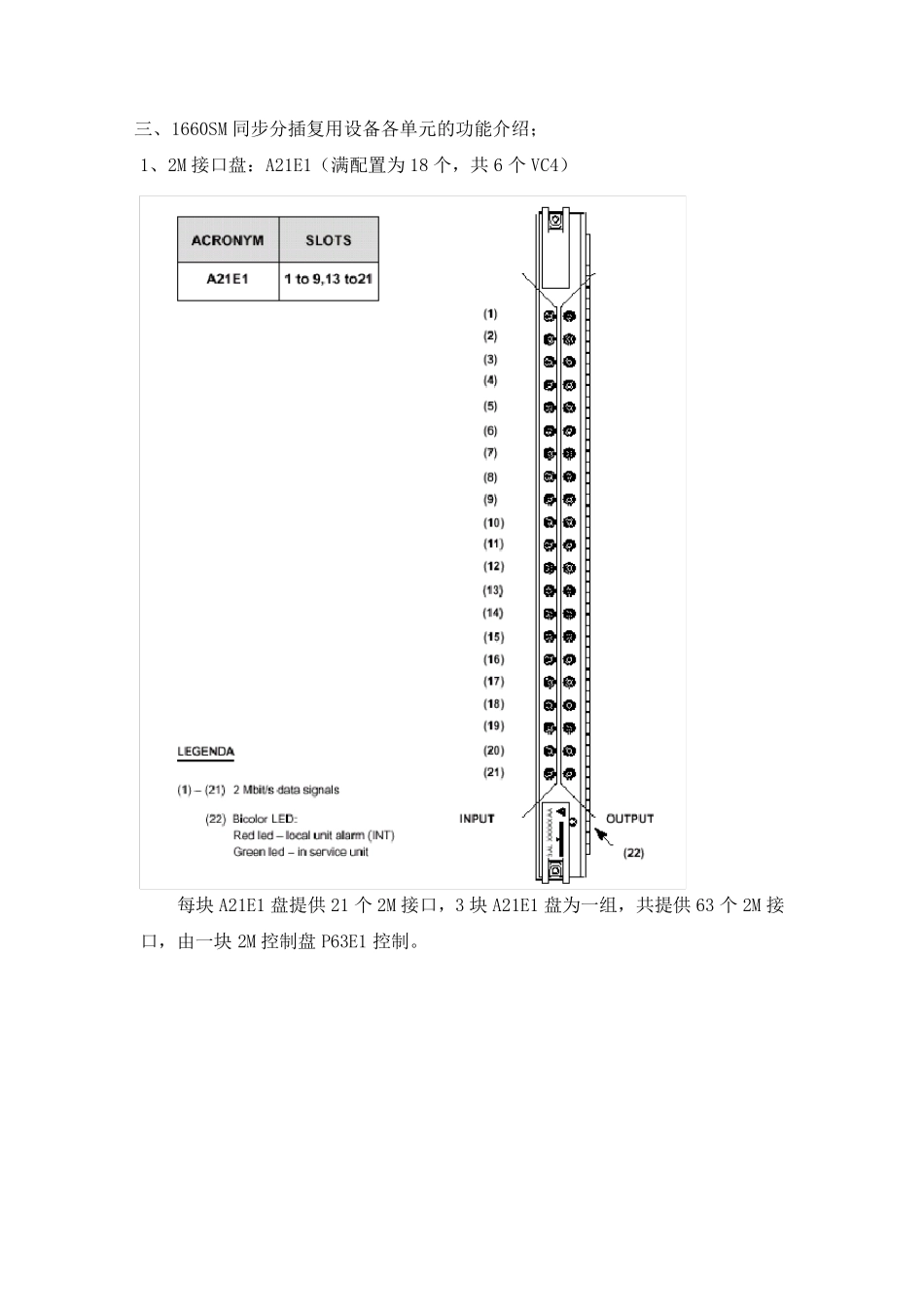

ALCATEL SDH设备(1660)简介 一、实际设备图 二、设备面板图 1660SM 是阿尓卡特 OPTINEX 系列产品之一,用作同步多业务汇集节点(Multi Service Metro Node)复用设备,与现有的ADM设备相兼容,设备符合ITU-T的建议 G.707。 三、1660SM 同步分插复用设备各单元的功能介绍; 1、2M 接口盘:A21E1(满配置为 18 个,共 6 个 VC4) 每块 A21E1 盘提供 21 个 2M 接口,3 块 A21E1 盘为一组,共提供 63 个 2M 接口,由一块 2M 控制盘 P63E1 控制。 2、2M 控制盘:P63E1(满配置为 6+1 个) 每块 P63E1 盘控制 3 块 A21E1 盘,即一个 VC4。 Slot32 为备用插槽,可以替换 24、27、30、33、36、39 槽位中出现故障的盘(替换优先权,从左到右,优先权依次递减),但实际中 Slot32 未用。 2M 控制盘P63E1 与 2M 接口盘A21E1 的对应关系 P63E1 插槽位置 A21E1 插槽位置 插槽 24 插槽 1(CH1-21) 插槽 2(CH22-42) 插槽 3(CH43-63) 插槽 27 插槽 4(CH1-21) 插槽 5(CH22-42) 插槽 6(CH43-63) 插槽 30 插槽 7(CH1-21) 插槽 8(CH22-42) 插槽 9(CH43-63) 插槽 33 插槽 13(CH1-21) 插槽 14(CH22-42) 插槽 15(CH43-63) 插槽 36 插槽 16(CH1-21) 插槽 17(CH22-42) 插槽 18(CH43-63) 插槽 39 插槽 19(CH1-21) 插槽 20(CH22-42) 插槽 21(CH43-63) 3、155M 电/光口接入单元盘:A2S1(满配置为 16 个) 每块 A2S1 盘提供 2 个 155M 电/光口接口,同时被相应的一块 P4S1N 盘控制。 4、155M 电/光口接口及控制盘:P4S1N(满配置为 16 个) 每块 P4S1N 板提供 2 个 155M 电/光口接口,并同时控制 4 个 155M(本 P4S1N盘和对应的 A2S1 盘)。 155M 接口顺序(参见 A2S1 和 P4S1N 面板图) 155M 位置 155M 顺序 P4S1N 盘(1) 1 P4S1N 盘(2) 2 A2S1 盘(1) 3 A2S1 盘(2) 4 155M 接口及控制盘P4S1N 与其控制的 155M 接口盘A2S1 的对应关系 P4S1N 插槽位置 A2S1 插槽位置 插槽 24 插槽 2(CH1-4) 插槽 25 插槽 3(CH1-4) 插槽 26 插槽 4(CH1-4) 插槽 27 插槽 5(CH1-4) 插槽 28 插槽 6(CH1-4) 插槽 29 插槽 7(CH1-4) 插槽 30 插槽 8(CH1-4) 插槽 31 插槽 9(CH1-4) 插槽 32 插槽 13(CH1-4) 插...
