AltiumDesigner(protel教程)第8章元器件库操作

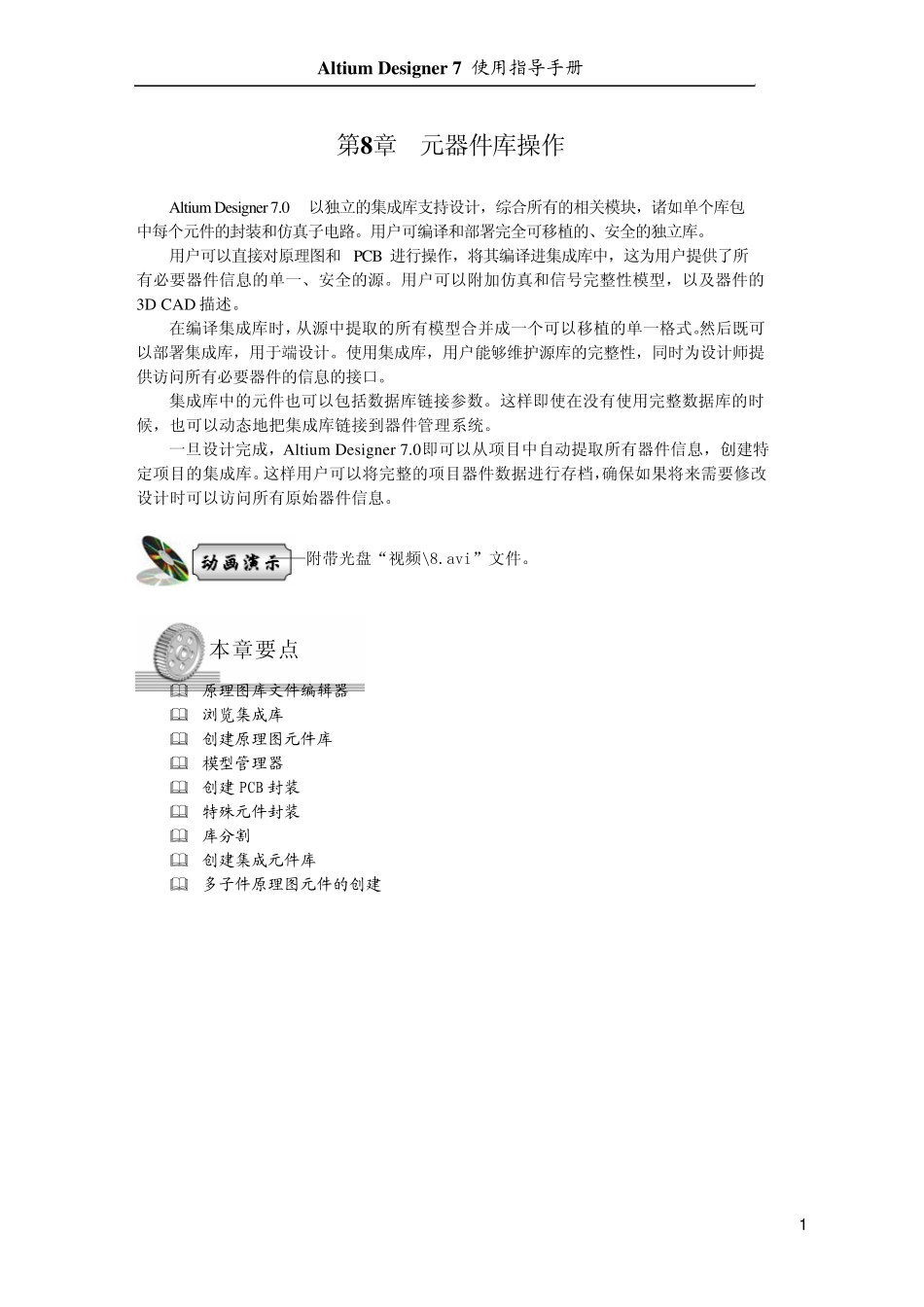

AltiumDesigner(protel教程)第8章元器件库操作_第1页
1/56

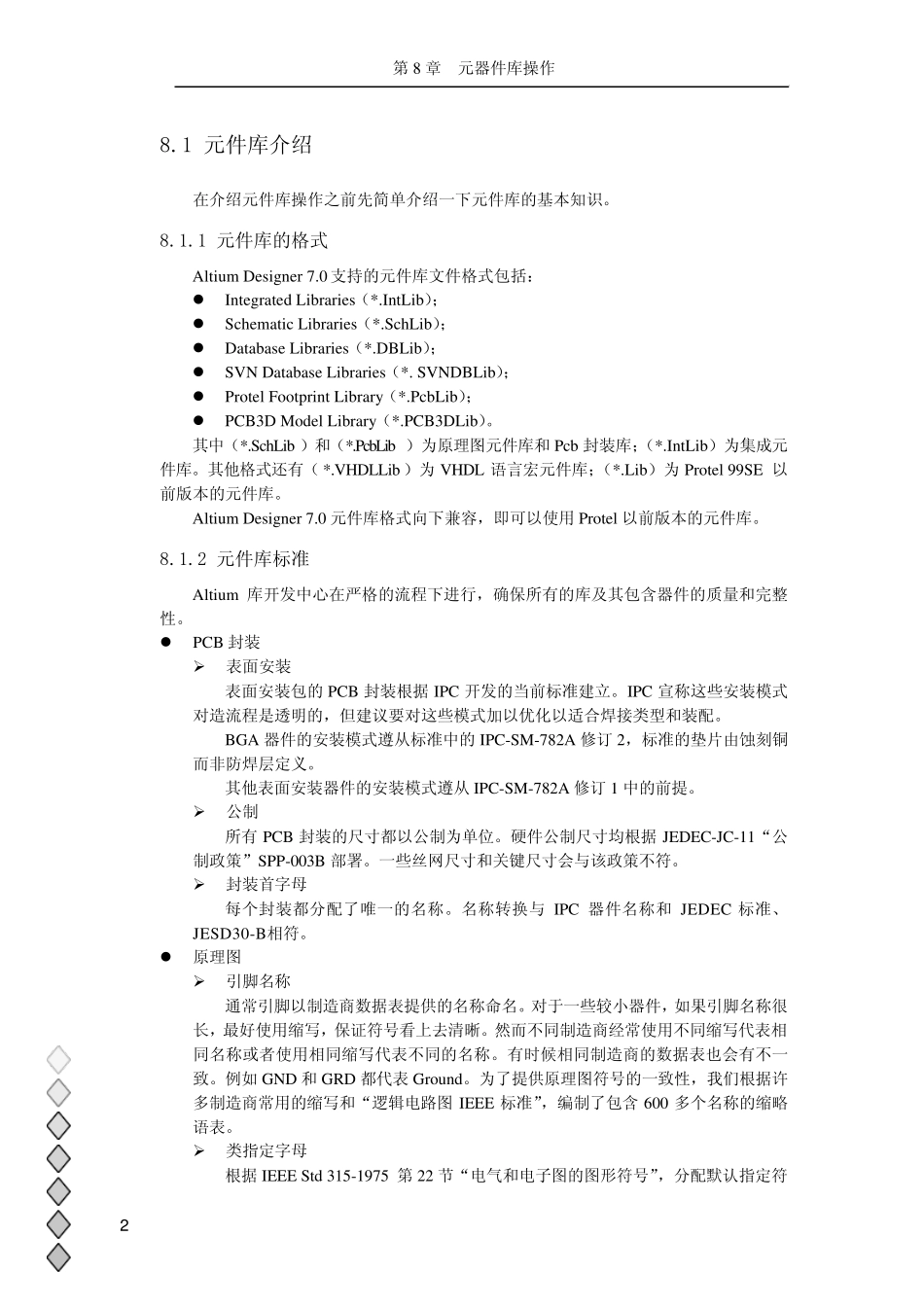

AltiumDesigner(protel教程)第8章元器件库操作_第2页
2/56

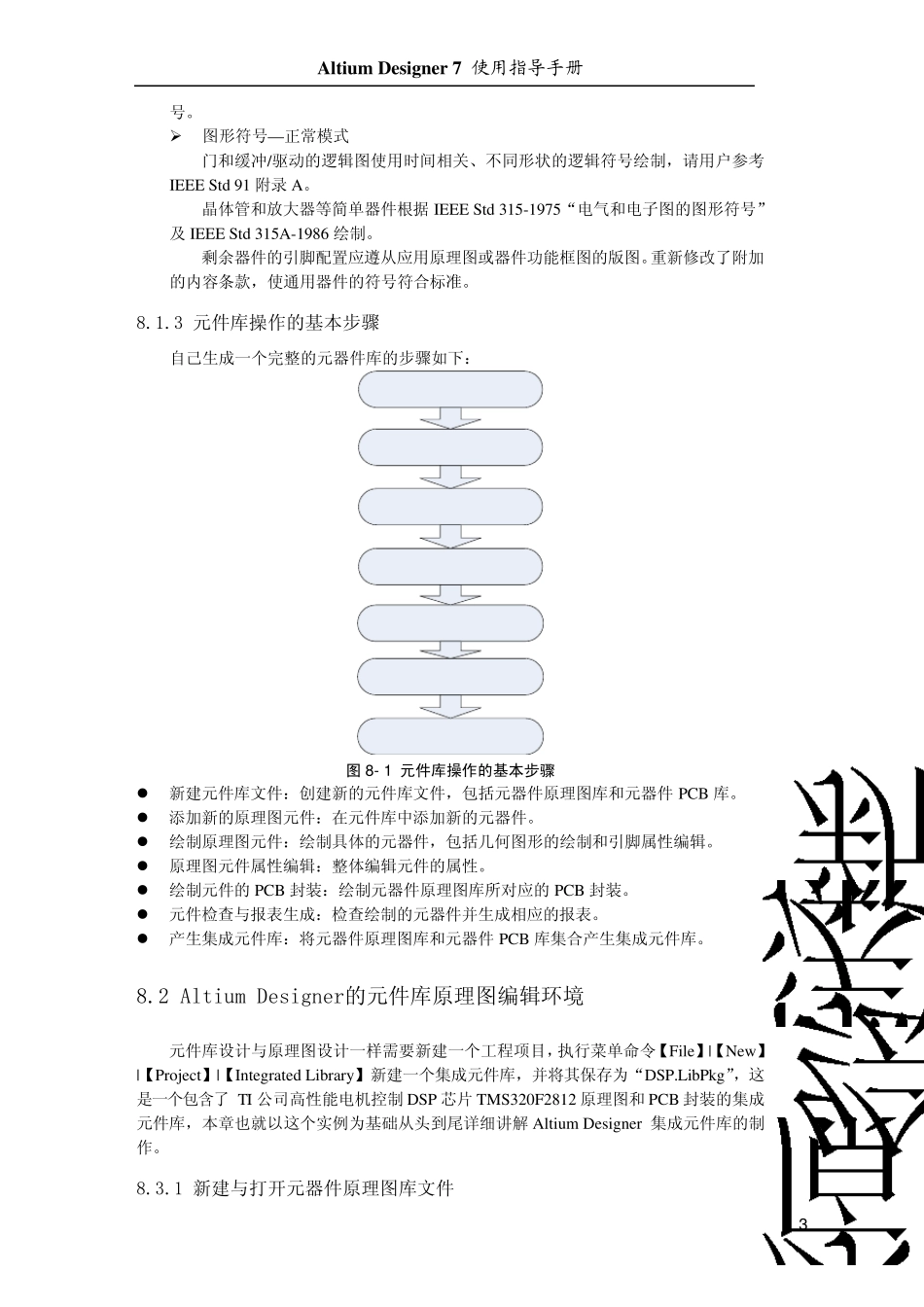

AltiumDesigner(protel教程)第8章元器件库操作_第3页
3/56
Altiu m Designer 7 使用指导手册 第 8章 元 器 件 库 操 作 Altiu m Designer 7.0以 独 立 的 集 成 库 支 持 设 计 , 综 合 所 有 的 相 关 模 块 , 诸 如 单 个 库 包中 每 个 元 件 的 封 装 和 仿 真 子 电 路 。 用 户 可 编 译 和 部 署 完 全 可 移 植 的 、 安 全 的 独 立 库 。 用 户 可 以 直 接 对 原 理 图 和PCB 进 行 操 作 , 将 其 编 译 进 集 成 库 中 , 这 为 用 户 提 供 了 所有 必 要 器 件 信 息 的 单 一 、 安 全 的 源 。 用 户 可 以 附 加 仿 真 和 信 号 完 整 性 模 型 , 以 及 器 件 的3D CAD 描 述 。 在 编 译 集 成 库 时 , 从 源 中 提 取 的 所 有 模 型 合 并 成 一 个 可 以 移 植 的 单 一 格 式 。然 后 既 可以 部 署 集 成 库 , 用 于 端 设 计 。 使 用 集 成 库 , 用 户 能 够 维 护 源 库 的 完 整 性 , 同 时 为 设 计 师 提供 访 问 所 有 必 要 器 件 的 信 息 的 接 口 。 集 成 库 中 的 元 件 也 可 以 包 括 数 据 库 链 接 参 数 。 这 样 即 使 在 没 有 使 用 完 整 数 据 库 的 时候 , 也 可 以 动 态 地 把 集 成 库 链 接 到 器 件 管 理 系 统 。 一 旦 设 计 完 成 , Altiu m Designer 7.0即 可 以 从 项 目中 自动 提 取 所 有 器 件 信 息 , 创建特定项 目的 集 成 库 。 这 样 用 户 可 以 将 完 整 的 项 目器 件 数 据 进 行 存档,确保如 果将 来需要 修改设 计 时 可 以 访 问 所 有 原 始器 件 信 息 。 ——附 带光盘“视频\8.avi”文件 。  原理图库文件编辑器  浏览集成库  创建原理图元件库  模型管理器  创建 PCB 封装  特殊元件封装  库分割  创建集成元件库  多子件原理图元件的创建 本章 要 点 1第 8 章 元 器 件 库 操 作 8.1 元 件 库 介 绍 在 介 绍 元 件 库 操 作 之 前 先 简 单 介 绍 一 下 元 件 库 的 基 本 知 识 。 8.1.1 元 件 库 的 格 式 Alti...
