AltiumDesigner从原理图导出BOM操作

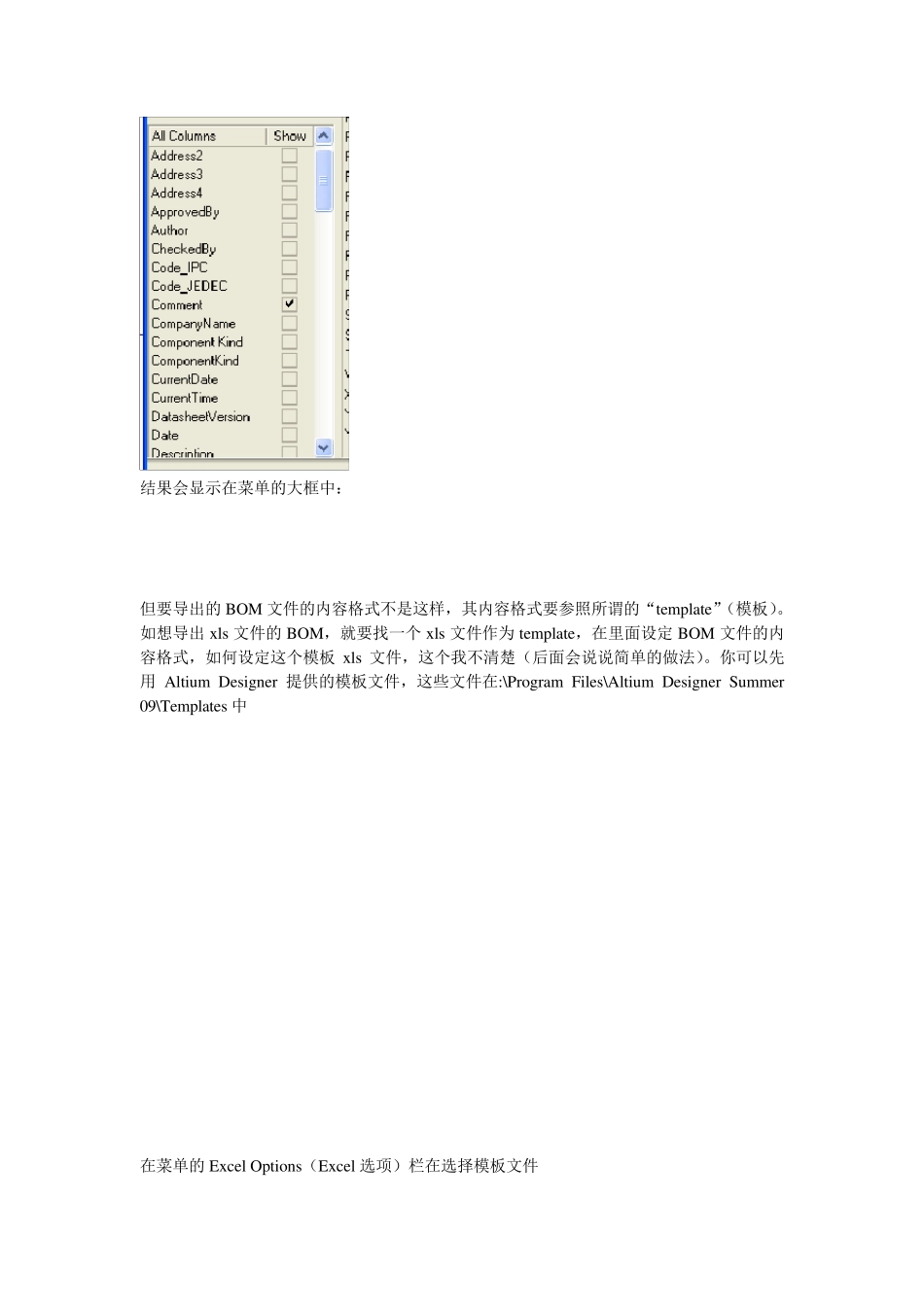

菜单reports->Bill of Materials（报告->材料表（BOM）） 弹出菜单： 在All Columns（所有参数项）栏中选择要显示的参数项（show ，显示），这也是要导出的内容。 结果会显示在菜单的大框中： 但要导出的BOM 文件的内容格式不是这样，其内容格式要参照所谓的“template”（模板）。如想导出x ls 文件的BOM，就要找一个 x ls 文件作为 template，在里面设定 BOM 文件的内容格式，如何设定这个模板 x ls 文件，这个我不清楚（后面会说说简单的做法）。你可以先用 Altiu m Designer 提供的模板文件，这些文件在:\Program Files\Altiu m Designer Su mmer 09\Templates 中 在菜单的Ex cel Options（Ex cel 选项）栏在选择模板文件 然后在Ex port Options（导出选项）中选择要导出的文件格式，这里我选x ls 文件格式 后点菜单的“Ex port…”按钮。 设定导出位置和文件名 点保存，导出 x ls 格式的BOM。 现在打开所导出的BOM 文件 LP3204_BOM.x ls。 再打开所用的模板文件BOM Defau lt Template 95.x lt。 两个文件内容格式一样，这是Altiu m Designer 根据BOM Defau lt Template 95.x lt 设定的提示来布局导出LP3204_BOM.x ls 文件内容的结果。可以看到LP3204_BOM.x ls 中有“#Colu mn Name Error:LibRef（列栏名称错误：LibRef（library Reference，我叫它为“库标”））”和“#Colu mn Name Error:Description（列栏名称错误：Description（说明））”两项提示错误且为空，这是因为在菜单的All Colu mns（所有参数项）栏中没有选择 LibRef 和 Description 导出，而模板BOM Defau lt Template 95.x lt 设定要有这两项，所以为空。 接下来，我模仿 BOM Defau lt Template 95.x lt 自己设模板，先新建一个空 x ls 文件，任意改名为 good_temper.x ls。 打开good_temper.x ls，然后从BOM Defau lt Template 95.x lt 粘贴自己想要的内容，也可以跟着自己一个个字母输，注意别混入中文符号了。至于模板的设置语法，我是不懂的，只是学几个动作用。粘贴完后如下： 然后保存，关闭 good_temper.x ls 文件。 后用 good_temper.x ls 为模板导出一个BOM 文件，任意取名为 simple_bom.x ls。 这样自定义内容格式的BOM 就出来了。 而 BOM 中的项分类是怎样分的呢？这是根据菜单的All Colu mns（所有参数项）栏中的任意一个参...
