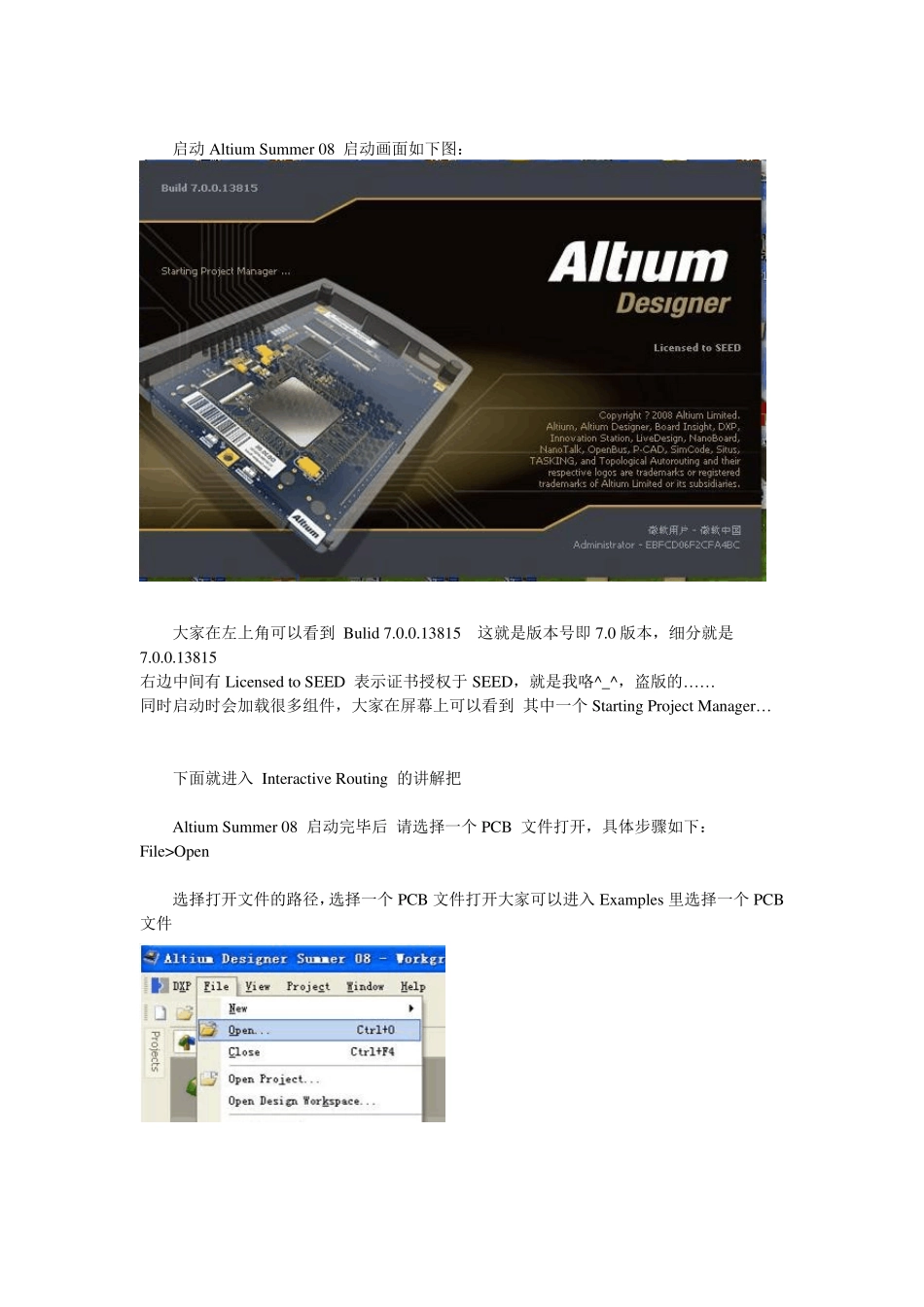

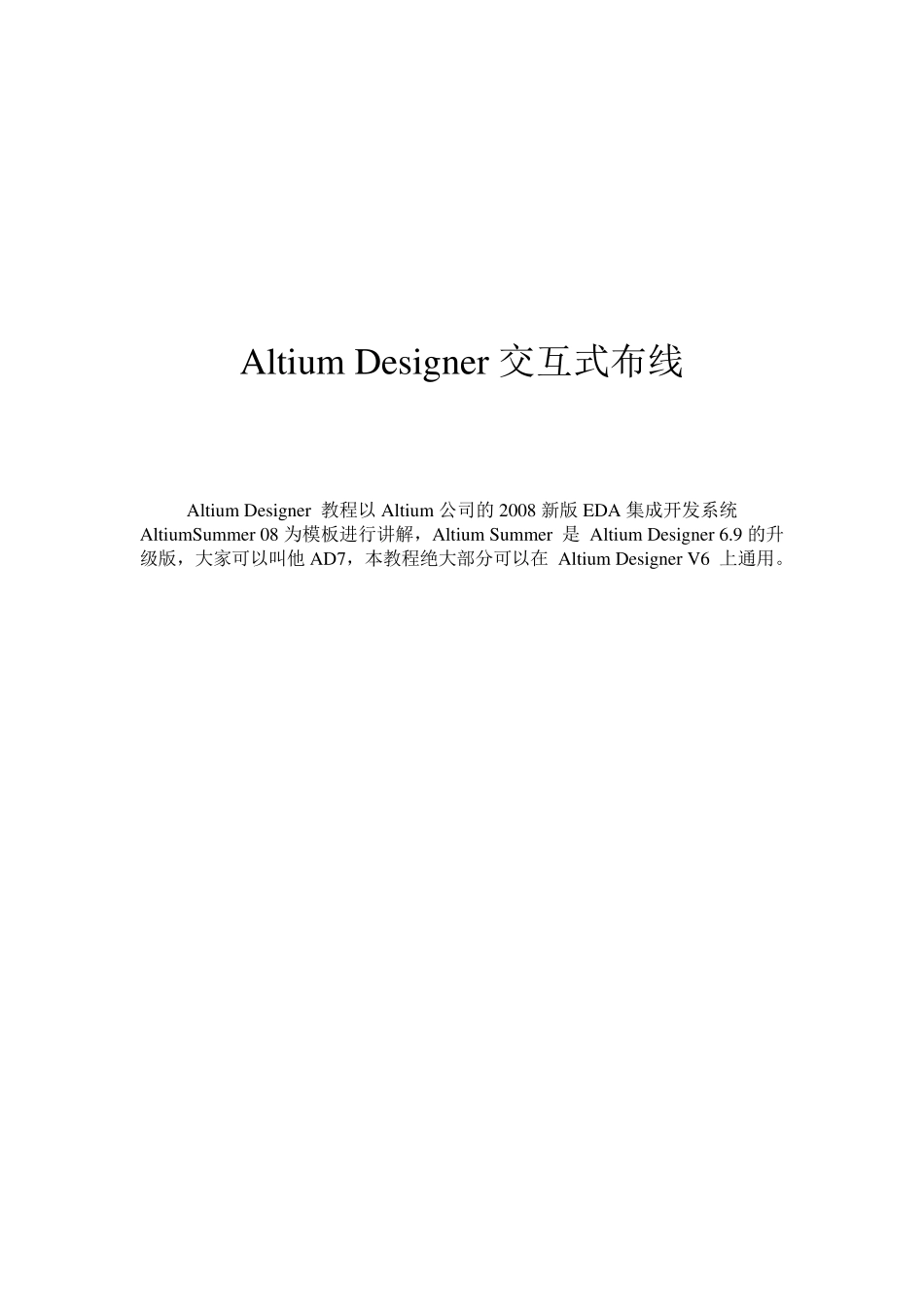

Altiu m Designer 交互式布线 Altiu m Designer 教程以Altiu m 公司的2008 新版EDA 集成开发系统Altiu mSu mmer 08 为模板进行讲解，Altiu m Su mmer 是 Altiu m Designer 6.9 的升级版，大家可以叫他AD7，本教程绝大部分可以在 Altiu m Designer V6 上通用。 启动Altiu m Su mmer 08 启动画面如下图： 大家在左上角可以看到 Bu lid 7.0.0.13815 这就是版本号即7.0 版本，细分就是7.0.0.13815 右边中间有Licensed to SEED 表示证书授权于SEED，就是我咯^_^，盗版的…… 同时启动时会加载很多组件，大家在屏幕上可以看到 其中一个 Starting Project Manager… 下面就进入 Interactiv e Rou ting 的讲解把 Altiu m Su mmer 08 启动完毕后 请选择一个 PCB 文件打开，具体步骤如下： File>Open 选择打开文件的路径，选择一个 PCB 文件打开大家可以进入 Ex amples 里选择一个 PCB文件 现在打开了一个 PCB 文件，如下图： 点击左上方的 DXP>Preferences 接下来出现 Preferences 框，如下图，大家可以看到有 Sy stem Schematic FPGA 等 12 个大类 我们选择 PCB Editor> Interactiv e Rou ting 进入交互式布线设置，下图就是交互式布线设置对话框 从上图我们可以看到 PCB Editor-Interactiv e Rou ting 里的 7 个相关设置 Rou ting Conflict Resolu tion Draging Interactiv e Rou ting Options Smart Connection Pad Exits Interactive Routing Width/Via Size Sources Facorite Interactive Routing Widths Facorite Interactive Routing Via Sizes Ⅰ、Rou ting Conflict Resolu tion 篇 下面对上面几个设置选项进行说明 Routing Conflict Resolution 篇 从上面可以看到 Routing Conflict Resolution 对应有 None，Push Conflicting Object ，Walk Around Conflicting Object，Hug And Push Conflicting Objec 4 个布线方式 Rou ting Conflict Resolu tion 篇之None 回到PCB 环境中进行None 下的布线 ，这种方式布线就是常规式布线，你想连哪里就可以拖动鼠标移动到哪里，等介绍玩下面3 种布线方式大家就会知道None 与其他布线方式的区别了，在其它3 种布线模式下将不能连接不同的网络，比如VCC 连接到GND，光标始终停留在GND 外围。而 None 模式下你可以想往...
